Einstellen der Tischhöhe (obere Begrenzung)
Wenn ein Negativ-Formwerkzeug benutzt wird, ist es erforderlich den oberen Begrenzungsschalter zu justie-
ren. Der Zweck des oberen Begrenzungsschalters ist, die Vakuumfunktion und anschließende Arbeitsgänge
auszulösen. Wenn der Tisch diesen Sensor nicht erreicht, werden diese Funktionen nicht eingeleitet. Setzen
Sie das Negativ-Formwerkzeug so ein, dass es auf das Lochblech passt (eventuell muss es dazu herausge-
nommen werden).
Achten Sie darauf, dass das Werkzeug eine Vakuumversiegelung ermöglicht. Fahren Sie das Werkzeug ganz
hoch, öffnen Sie nun die Fronttüre und justieren Sie den oberen Zylinder-Sensor nach unten bis die Anzeige
aufl euchtet; sie ist vorne auf dem Tischzylinder montiert. Positionieren Sie den Sensor mittig im Abtastbe-
reich des Sensors.

Pyrometer Luftdruck (optional)

Der Pyrometer ist mit einer Luftkühlung ausgestattet um ein Überhitzen zu verhindern. Diese Luftzufuhr
muss IMMER angeschlossen sein. Über den eingebauten Druck-Vorratsbehälter kann die Pyrometerkühlung
für einen kurzen Zeitraum aufrechterhalten werden, falls die Hauptdruckluftzufuhr unterbrochen ist. Wenn für einen kurzen Zeitraum aufrechterhalten werden, falls die Hauptdruckluftzufuhr unterbrochen ist. Wenn
diese Reserve-Druckluft abfällt, schaltet sich die Heizung aus und das Symbol diese Reserve-Druckluft abfällt, schaltet sich die Heizung aus und das Symbol
bildschirm auf. Die Luftzufuhr für das Pyrometer kann mit dem Regler auf der Oberseite des Vorratsbehälters
eingestellt werden.
Materialzuführung (optional)

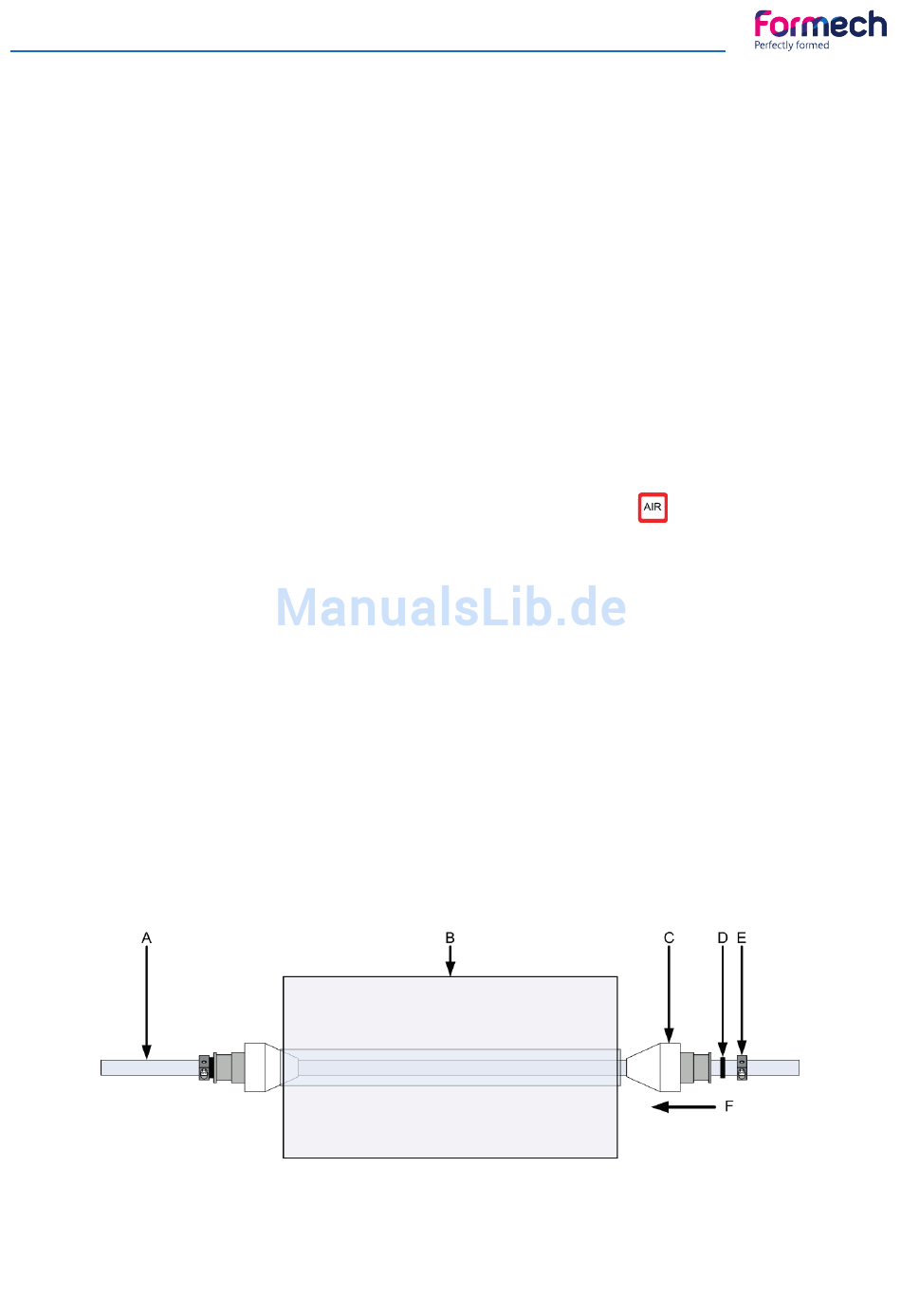

Das Materialzuführungs-System besteht aus Rollenaufnahme, Stützen und Halterung. Um eine Materialrolle
(B) zu befestigen, entfernen Sie die Rollenaufnahme (A) und stellen Sie sie auf den Boden. Entfernen Sie
einen Satz von den Halterungen (C bis E). Schieben Sie die Leiste durch den Rollenkern und befestigen Sie
den Rolleneinsatz (C) und die Nylon Abstandshalter (D). Mit der End-Spannzange wird die Rolle fest an ihrem
Platz gehalten. Schieben Sie sie dazu in Richtung „F" und halten die Verriegelungsvorrichtung am anderen
Ende der Spule fest. Justieren Sie die Position der Spule durch Bewegen des gesamten Bausatzes entlang der
Welle, bis sie zum Durchlass der Maschine passt. Montieren Sie die komplette Rollenaufnahme auf den Stän-
der. Die Maschine ist mit Kupplungsrollen und Materialführungen ausgestattet. Positionieren Sie die Rollen
an den Seiten des Materials und schieben Sie die Materialführung hoch zum Material. Befestigen Sie das
Rollenspannband über der Nut des Spuleneinsatzes (C) um den Überlauf der Rolle zu kontrollieren, wenn sie
durchgezogen wird. Zusatzgewichte oder ein zweites Spannband können an der anderen Seite angebracht
werden.
Die Kupplungsrollen sind am Materialeinlass angebracht, um ein Zurückrutschen des Materials zu verhindern.
Heben Sie die Kupplungsrollen an um das Material zu lösen.
