Maschine anpassen und einstellen

Weitere Bedienelemente und Anpassungen durch den Anwender

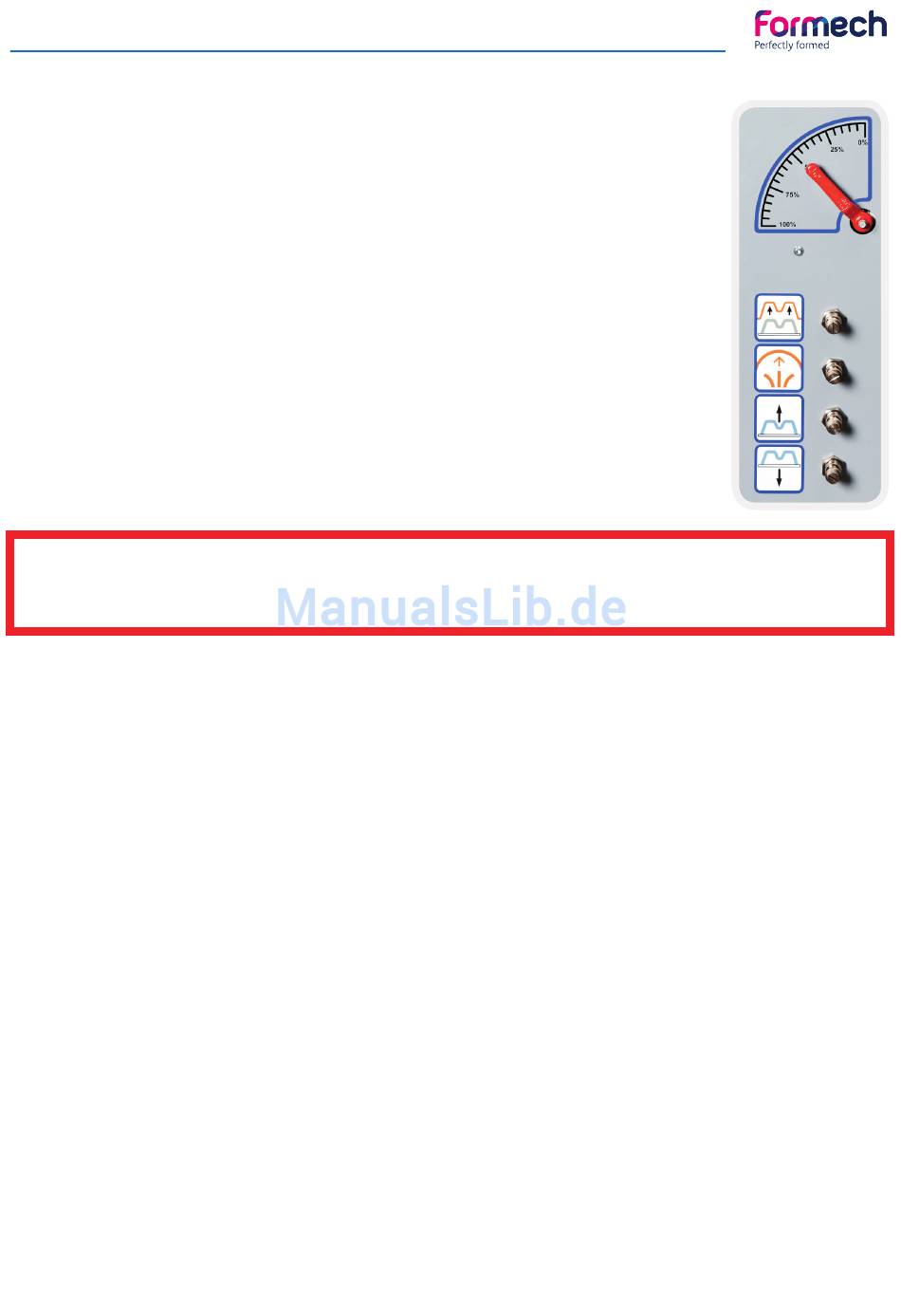

Anpassen der Geschwindigkeit

Die Geschwindigkeit beim Absenken des Oberstempels, die Tischhebe- und
Absenkgeschwindigkeit wird über die Einstellungen vorgenommen. Die Steuerung
dazu befindet sich an der Vorderseite der Maschine. Passen Sie diese in
Übereinstimmung mit den Funktionen für den Oberstempel und das Ablösen an.
Die Druckluftzufuhr kann am Vakuum-Ventilhebel angepasst werden. Andere
Geschwindigkeitsanpassungen werden durch die Geschwindigkeitssteuerungen
vorgenommen, sie sind an den Zylinder-Enden oder den Ventilen montiert.

Justierung der hinteren Klemmrahmen-Federspannung

Die Federspannung des Klemmrahmens befindet sich auf der Rückseite. Eventuell
muss die Spannung der Federn justiert werden, beispielsweise wenn dickere oder
dünnere Kunststoffplatten mit Hilfe des Klemmrahmens fixiert werden.
Wenn Sie diese Anpassungen vornehmen, müssen die Seitenverkleidungen abgenommen werden.
Unterbrechen Sie die Stromzufuhr bevor Sie irgendwelche Gehäuseverkleidungen entfernen.
Anpassen der Gebläsekühlung
Die Ventilatoren der Gebläsekühlung können justiert werden, damit sie die richtige Richtung für die Kühlung
der Vakuumformen haben. Lösen Sie dazu die Mutter und die Schrauben am Pivot Block um die Ventilatoren
auszurichten.

Mechanischer Stopp des Oberstempels (Optional)

Der Oberstempel wird durch externe Führungsschienen geführt. Gewindeschrauben auf beiden Seiten
des Steckzylinders erlauben die Einstellung eines mechanischen unteren Anschlags. Stellen Sie sicher, der
Steckzylinder oben ist und stellen Sie die zwei großen Muttern auf das gewünschte untere Anschlagsniveau.
Vergewissern Sie sich, dass die Anschlagmuttern auf gleicher Höhe an jeder Seite des Zylinders sind.

Klemmeinsatz Reduzierstangen

Der Klemmenrahmen besitzt einen Schlitz, um die korrekte vertikale Ausrichtung der Reduzierstangen
sicherzustellen. Zum Austausch der Reduzierplatte heben Sie den Klemmrahmen hoch, entfernen alle
Befestigungsschrauben an der Reduzierplatte und heben diese heraus. Bringen Sie die erforderliche
Reduzierplatte an und befestigen Sie wieder alle Schrauben. Senken Sie den Klemmrahmen bis auf 10
mm vom Lochblech ab. Entfernen Sie die Schrauben des kurzen inneren Spanneinsatzes und nehmen Sie
die Stange ab. Entfernen Sie die Schrauben am hinteren Einsatz und richten Sie die Position zum neuen
Klemmrahmen aus. Befestigen Sie die Schrauben wieder und setzen Sie die andere neue Stange ein und
befestigen Sie diese. Überprüfen Sie die Ausrichtung des Klemmrahmens und ziehen Sie die Schrauben fest.
Formech kann Reduziersystemen für jede Öffnungsgröße herstellen.
