Bedienung - Manuelle Funktionen

Manuelle Einstellungen - Heizungen

Wählen Sie das Symbol Manuell auf dem Hauptbildschirm. Drücken Sie die Heizungszoneneinstel- Wählen Sie das Symbol Manuell auf dem Hauptbildschirm. Drücken Sie die
lungsknöpfe.

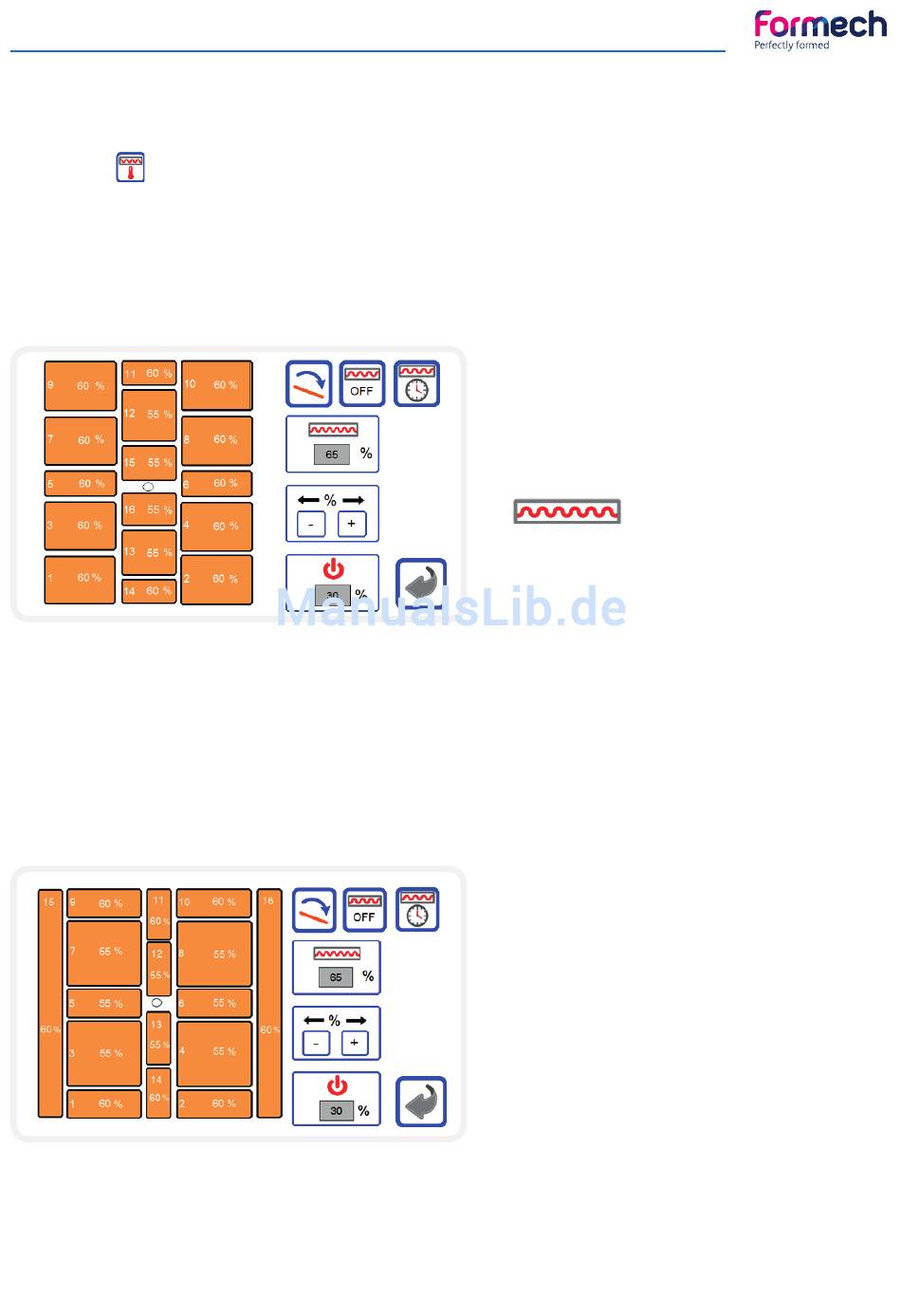

Die Steuerung der Heizelemente erfolgt über das speicherprogrammierbare Steuerungssystem (PLC), wie
auf dem Display angezeigt. Allow 10-15 minutes for the heaters to reach operating temperature before
attempting to run any mouldings. To change the heating zone settings press the heat zones settings button
on the manual operation screen.
HD686
Mit der Trimm-Funktion kann die Leistung aller Heizzonen angepasst werden. Drücken Sie dazu die Taste + / -.
Die Standby-Einstellung wird für die Einstellung der Heizung im Leerlauf benötigt (mit Quarz Option). Wenn
sich die Heizung in der hinteren Position befi ndet wird die Leistung um die entsprechenden Prozent reduziert.
Das Platten-Wende-Symbol leuchtet grün auf, wenn der Platten-Wende-Modus aktiviert ist.
Die Einstellungen für den Heizungs-Timer und den Platten-Wende-Modus gelten für die halbautomatische
Betriebsart.
HD750
Die HD686 verfügt über 16 Heizzonen. Zum
Einschalten der Heizung drücken Sie die Taste ON.
Die eingestellte Leistung jeder Zone wird in Pro-
zent angezeigt.
Der Leistungseinstellung für jede Zone wird im Kas
ten ten
mit diesem Wert um ihn entsprechend anzu-
passen. Dieser Wert erscheint dann auf der ents-
prechenden Heizzonen-Anzeige. Passen Sie die
Werte der übrigen Heizzonen wie erforderlich an.
Die HD750 verfügt über 16 Heizzonen.
Alle Einstellungen werden wie bei der HD686
(siehe oben) vorgenommen.
Die Anordnung der Heizelemente der HD750
erscheint auf dem Display.
19
