5

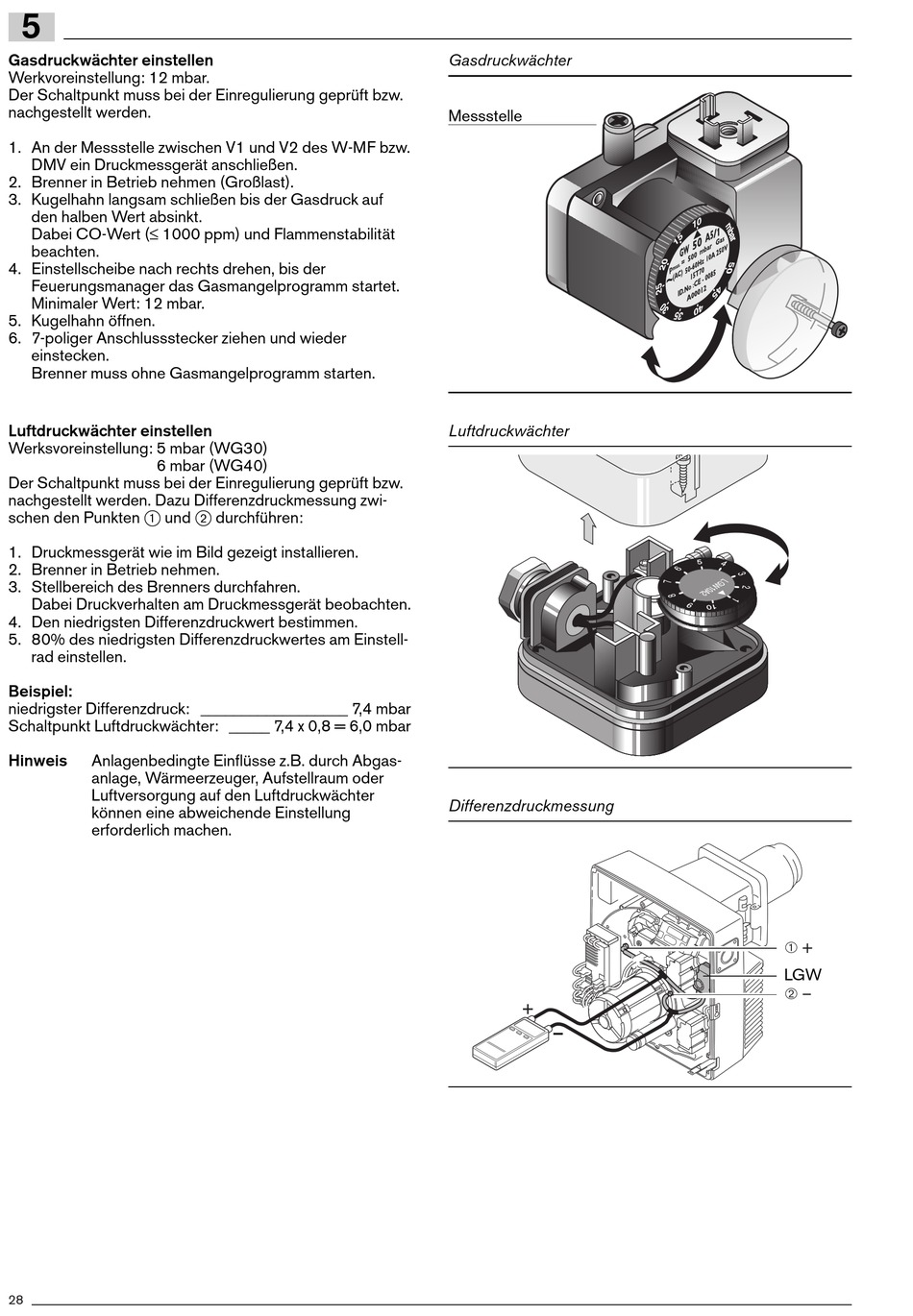

Gasdruckwächter einstellen
Werkvoreinstellung: 12 mbar.
Der Schaltpunkt muss bei der Einregulierung geprüft bzw.
nachgestellt werden.
1. An der Messstelle zwischen V1 und V2 des W-MF bzw.
DMV ein Druckmessgerät anschließen.
2. Brenner in Betrieb nehmen (Großlast).
3. Kugelhahn langsam schließen bis der Gasdruck auf
den halben Wert absinkt.
Dabei CO-Wert (≤ 1000 ppm) und Flammenstabilität
beachten.
4. Einstellscheibe nach rechts drehen, bis der
Feuerungsmanager das Gasmangelprogramm startet.
Minimaler Wert: 12 mbar.
5. Kugelhahn öffnen.
6. 7-poliger Anschlussstecker ziehen und wieder
einstecken.
Brenner muss ohne Gasmangelprogramm starten.
Luftdruckwächter einstellen
Werksvoreinstellung: 5 mbar (WG30)
6 mbar (WG40)
Der Schaltpunkt muss bei der Einregulierung geprüft bzw.
nachgestellt werden. Dazu Differenzdruckmessung zwi-
schen den Punkten 1 und 2 durchführen:
1. Druckmessgerät wie im Bild gezeigt installieren.
2. Brenner in Betrieb nehmen.
3. Stellbereich des Brenners durchfahren.
Dabei Druckverhalten am Druckmessgerät beobachten.
4. Den niedrigsten Differenzdruckwert bestimmen.
5. 80% des niedrigsten Differenzdruckwertes am Einstell-
rad einstellen.
Beispiel:
niedrigster Differenzdruck: __________________ 7,4 mbar
Schaltpunkt Luftdruckwächter: _____ 7,4 x 0,8 = 6,0 mbar
Hinweis
Anlagenbedingte Einflüsse z.B. durch Abgas-
anlage, Wärmeerzeuger, Aufstellraum oder
Luftversorgung auf den Luftdruckwächter
können eine abweichende Einstellung
erforderlich machen.
28
Gasdruckwächter
Messstelle
Luftdruckwächter
Differenzdruckmessung
+
LGW
–
