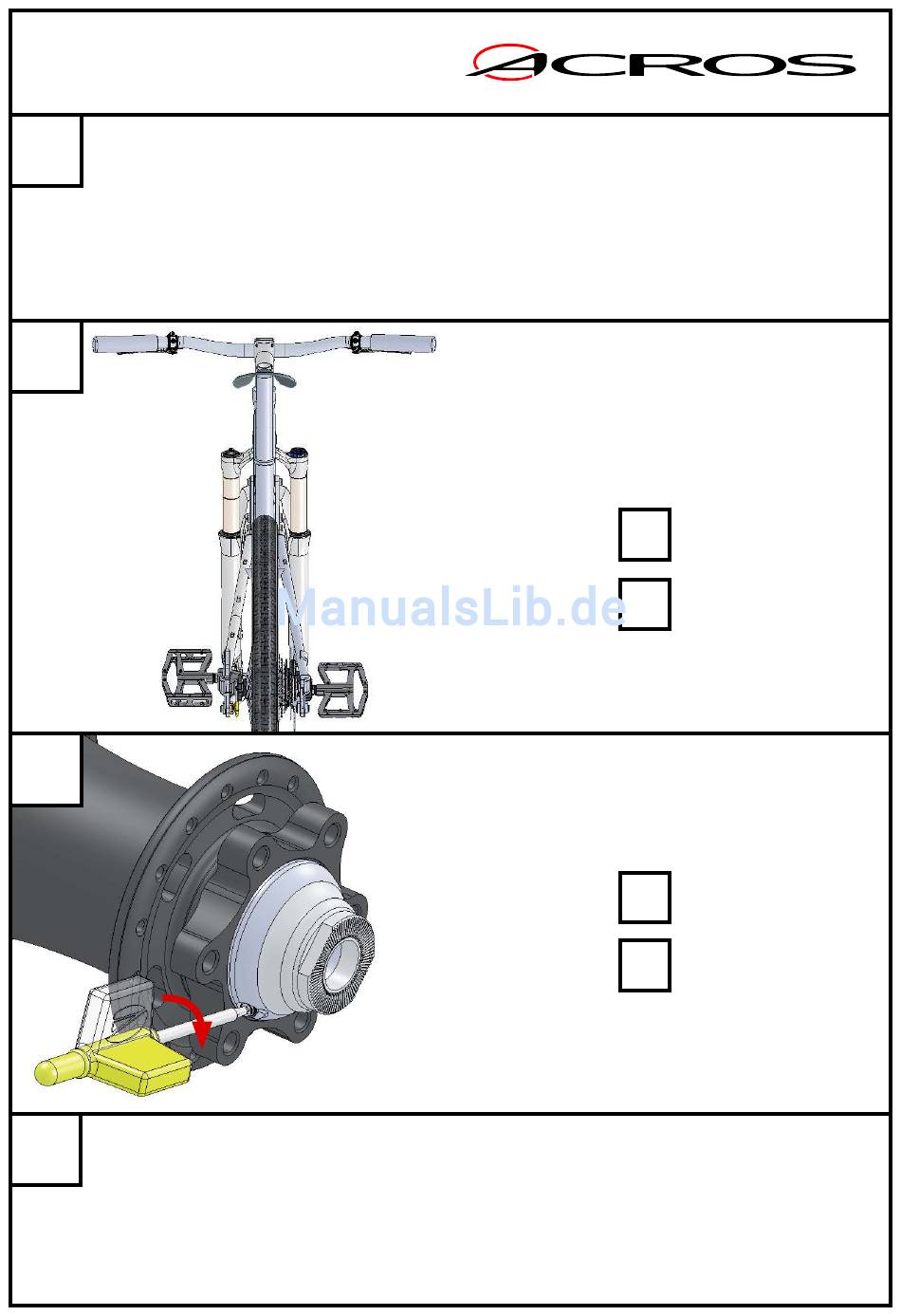

Anleitung Verstellsystem
Voraussetzungen:
1
- Verstellsystem korrekt ausrichten und Stellschraube komplett herausdrehen
- Nabe laut Montagereihenfolge montieren und Endkappen korrekt verschrauben
(max. Drehmoment 3-5 Nm)
- Es darf keine Bremsscheibe montiert sein
- Laufrad in Rahmen einspannen, Spiel kann über seitliches Ziehen an
Reifen/Felge festgestellt werden
2
3
4
Leichtlauf der Achse prüfen:
Ein Kompromiss aus Spielfreiheit und Leichtlauf der Nabe ist erreicht, wenn
sich die Achse ohne merklich erhöhten Widerstand drehen lässt. Bei erhöhtem
Widerstand und korrekter Spieleinstellung ist ggf. ein Lagertausch notwendig.
Axiales Spiel der Nabe durch
seitliches Ziehen am Laufrad im
eingebauten Zustand prüfen:
Spiel vorhanden
Kein Spiel vorhanden
Stellschraube eine Viertel Umdrehung
(im Uhrzeigersinn) hineindrehen und
Nabe erneut auf Spiel prüfen:
Spiel vorhanden
Kein Spiel vorhanden
Hinweis: Im Zweifelsfall eine Viertel
Umdrehung weiter drehen
3
4
3
4
