Verwandte Anleitungen für ecoobs Mini-batcorder 1.0
Inhaltszusammenfassung für ecoobs Mini-batcorder 1.0

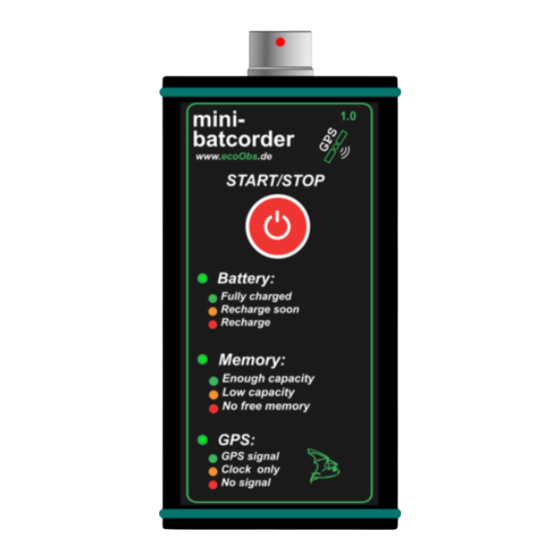

- Seite 1 Mini-batcorder 1.0 Bedienungsanleitung Version 1.01 Stand 19.06.18 ...
-
Seite 2: Inhaltsverzeichnis
1 M EDIENUNGSANLEITUNG BATCORDER Gerät ein/ausschalten 3 Einschalten 3 Ausschalten 3 Tarnmodus 3 Battery-LED 4 Memory-LED 4 GPS-LED 4 Weitere Anzeigen der LEDs 5 Datenverbindung über USB 6 Datenverbindung herstellen 6 Trennen der Datenverbindung 7 Spannungsversorgung 8 Internen Akku laden 8 ... - Seite 3 2 M EDIENUNGSANLEITUNG BATCORDER Diese Bedienungsanleitung gehört zu dem Produkt M ini-batcorder . Sie enthält alle Hinweise zur Inbetriebnahme und Handhabung. Lesen Sie ...
-
Seite 4: Gerät Ein/Ausschalten
3 M EDIENUNGSANLEITUNG BATCORDER Gerät ein/ausschalten Einschalten Start/Stop-Taste kurz drücken. => Alle 3 LEDs blinken 3 x grün auf. Das Gerät ist jetzt an und im Aufnahmemodus. Ausschalten Start/Stop-Taste für mehrere Sekunden gedrückt halten. => Alle 3 LEDs blinken 3 x rot auf. ... -
Seite 5: Die Status-Leds
4 M EDIENUNGSANLEITUNG BATCORDER Im Tarnmodus verlängert sich die Batterielaufzeit etwa um den Faktor 4 ! Die Status-LEDs Der M ini-batcorder hat drei Status-LEDs: Battery-LED Im Aufnahmemodus: Grün: Batterie noch zu > 50% geladen. Orange: Batterie weniger als ca. -
Seite 6: Gps-Led
5 M EDIENUNGSANLEITUNG BATCORDER GPS-LED Rot: Kein Signal. Gelb: Uhrzeit wird empfangen. Grün: Gültige Koordinaten und Datum werden empfangen. Weitere Anzeigen der LEDs ● Gerät wird eingeschaltet: Alle drei LEDs blinken gleichzeitig 3x grün auf. ●... -
Seite 7: Datenverbindung Über Usb
6 M EDIENUNGSANLEITUNG BATCORDER Datenverbindung über USB Zum Auslesen und Löschen der Aufzeichnungen ist keine gesonderte Software notwendig. Der M ini-batcorder sollte vom Betriebssystem Ihres Computers als ... -
Seite 8: Trennen Der Datenverbindung
7 M EDIENUNGSANLEITUNG BATCORDER Trennen der Datenverbindung Bitte beachten sie: Bei Apple-Rechnern muß der Datenträger vorher zwingend “ausgeworfen” werden, bevor Sie ihn von Ihrem Rechner trennen. Ansonsten verlieren Sie alle Ihre Daten auf Ihrem M ini-batcorder ! ... -
Seite 9: Spannungsversorgung
8 M EDIENUNGSANLEITUNG BATCORDER Spannungsversorgung Der Mini-batcorder kann wahlweise über den fest eingebauten Li-Ionen Akku ( 3 ,7V / 1,15Ah) oder über eine externe USB-Powerbank betrieben werden. Die Leistungsaufnahme des Mini-batcorders beträgt durchschnittlich 125mW im Tarnmodus und etwa 500mW mit aktiven LEDs während der ersten halben Stunde (GPS ist aktiv), danach ca. -
Seite 10: Batterielaufzeit
9 M EDIENUNGSANLEITUNG BATCORDER Manche USB-Powerbanks schalten sich selbstständig ab, wenn nur sehr wenig Strom entnommen wird. Der M ini-batcorder benötigt im Tarnmodus weniger als 25mA. Stellen Sie sicher, daß Ihre Powerbank damit problemlos funktioniert. ... -
Seite 11: Global Positioning System (Gps)
10 M EDIENUNGSANLEITUNG BATCORDER Global Positioning System (GPS) Die primäre Funktion des GPS-Empfängers ist es, die Aufnahmen mit einem exakten Zeitstempel zu versehen. Der M ini-batcorder fragt einmal pro Minute den GPS-Empfänger ab. Die GPS-LED geht dabei für ca. 1 Sekunde aus. Sobald der GPS-Empfänger eine gültige Uhrzeit empfangen hat, ändert die ... -
Seite 12: Automatische Ruferkennung
11 M EDIENUNGSANLEITUNG BATCORDER Hat die interne Uhr aufgrund eines leeren Akkus ihre Einstellungen verloren und noch keine neue GPS-Datum/Uhrzeit, dann beginnt die Uhr mit 01.01.2000 0:00 Uhr. Es ist durchaus möglich, daß der GPS-Empfänger bei bestimmten Wetterlagen (dichte Wolkendecke, Regen) oder ungünstiger Position der GPS-Satelliten ... -
Seite 13: Threshold
12 M EDIENUNGSANLEITUNG BATCORDER Threshold Der Threshold-Wert beeinflusst die Reichweite des b atcorders. Durch den Threshold-Wert wird die Analyse-Empfindlichkeit des M ini-batcorder festgelegt. Ein guter Wert ist -27 dB (= ca. 4,75% vom Vollausschlag). Soll das Gerät eine größere Reichweite abdecken, muss der Wert z.B. -
Seite 14: Manuelle Aufnahme
13 M EDIENUNGSANLEITUNG BATCORDER Manuelle Aufnahme Sie können mit Ihrem M ini-batcorder auch manuell eine Aufnahme auslösen: Drücken Sie dazu auf die grüne Fledermaus unten rechts auf der Folientastatur. Wenn die Status-LEDs aktiv sind, leuchten während der Aufnahme alle LEDs rot. -
Seite 15: Logdatei
Internetseite herunterladen können, über Ihren Computer vorgenommen. Die aktuelle Mac-Version & Windows-Version finden Sie im Internet unter: http://mini-batcorder.ecoobs.de/ Umbenennen des Datenträgers Der Name, unter dem sich der Mini-batcorder im Explorer (Win) / Finder (Mac) anmeldet, kann von Ihnen geändert werden. Das ist besonders dann von ... -
Seite 16: Interne Speicherkarte Löschen
Auf unserer Internetseite (www.ecoobs.de) werden in unregelmäßigen Abständen Firmware-Updates für Ihren Mini-batcorder zur Verfügung gestellt. Diese Updates können sowohl Fehlerbeseitigungen als auch neue oder erweiterte Funktionen für Ihren M ini-batcorder enthalten. Wir empfehlen Ihnen dringend, unseren Newsletter unter www.ecoobs.de zu ... -
Seite 17: Mikrofon
16 M EDIENUNGSANLEITUNG BATCORDER Mikrofon Der Stecker des Mikrofons hat eine rote Markierung sowie eine Nut, die passend nach oben zu der Markierung auf der Buchse ausgerichtet werden muss. Der Stecker arretiert beim Aufstecken automatisch. Zum Trennen der Steckverbindung ziehen Sie den geriffelten Bereich des Steckers nach oben ... -
Seite 18: Technische Daten
17 M EDIENUNGSANLEITUNG BATCORDER Technische Daten Bezeichnung Mini-batcorder 1.0 Beschreibung Rufgesteuerter, automatischer Fledermausrekorder Aufzeichnungs-/Speicherverfahren Aufzeichnungsverfahren Echtzeít Abtastrate 500 kHz Amplitudenauflösung 16 bit Empfindlichkeitsbereich 16 - 150 kHz (ca. 32 dB Abfall bis 150 kHz) ... -
Seite 19: So Entsorgen Sie Alte Geräte
18 M EDIENUNGSANLEITUNG BATCORDER Stromversorgung Spannungsversorgung interner Li-Ionen Akku, 3 ,7V / 1,15Ah Laden erfolgt über USB-Port, 5V /500mA Leistungsaufnahme 125mW im Tarnmodus. Ohne Tarnmodus ca. 350mW. Bis zu 500mW bei aktiven GPS. ... -
Seite 20: Support
im Bereich Downloads. Die Firma ecoObs GmbH ist zu erreichen unter: Mail: info@ecoobs.de Telefonisch: +49 (0) 911 - 37 68 053 Schriftlich: ecoObs GmbH, Hermann-Kolb-Str.35b, 90475 Nürnberg Deutschland ... -
Seite 21: Eg-Konformitätserklärung
EDIENUNGSANLEITUNG BATCORDER EG-Konformitätserklärung Declaration of EU Conformity Déclaration UE de conformité Gerätetyp Produktbezeichnung: Mini-batcorder 1.0 Hersteller: ecoObs GmbH, Hermann-Kolb-Str. 35b 90475 Nürnberg Wir erklären in alleiniger Verantwortung, dass das Produkt der Produktlinie auf das sich diese Erklärung bezieht, konform ist mit den Anforderungen der Richtlinien: ... - Seite 22 21 M EDIENUNGSANLEITUNG BATCORDER NOTIZEN:...
- Seite 23 22 M EDIENUNGSANLEITUNG BATCORDER NOTIZEN:...
- Seite 24 23 M EDIENUNGSANLEITUNG BATCORDER ecoObs GmbH, Hermann-Kolb-Str.35b, 90475 Nürnberg Deutschland Mail: info@ecoobs.de Telefon: +49 (0) 911 - 37 68 053 ...
