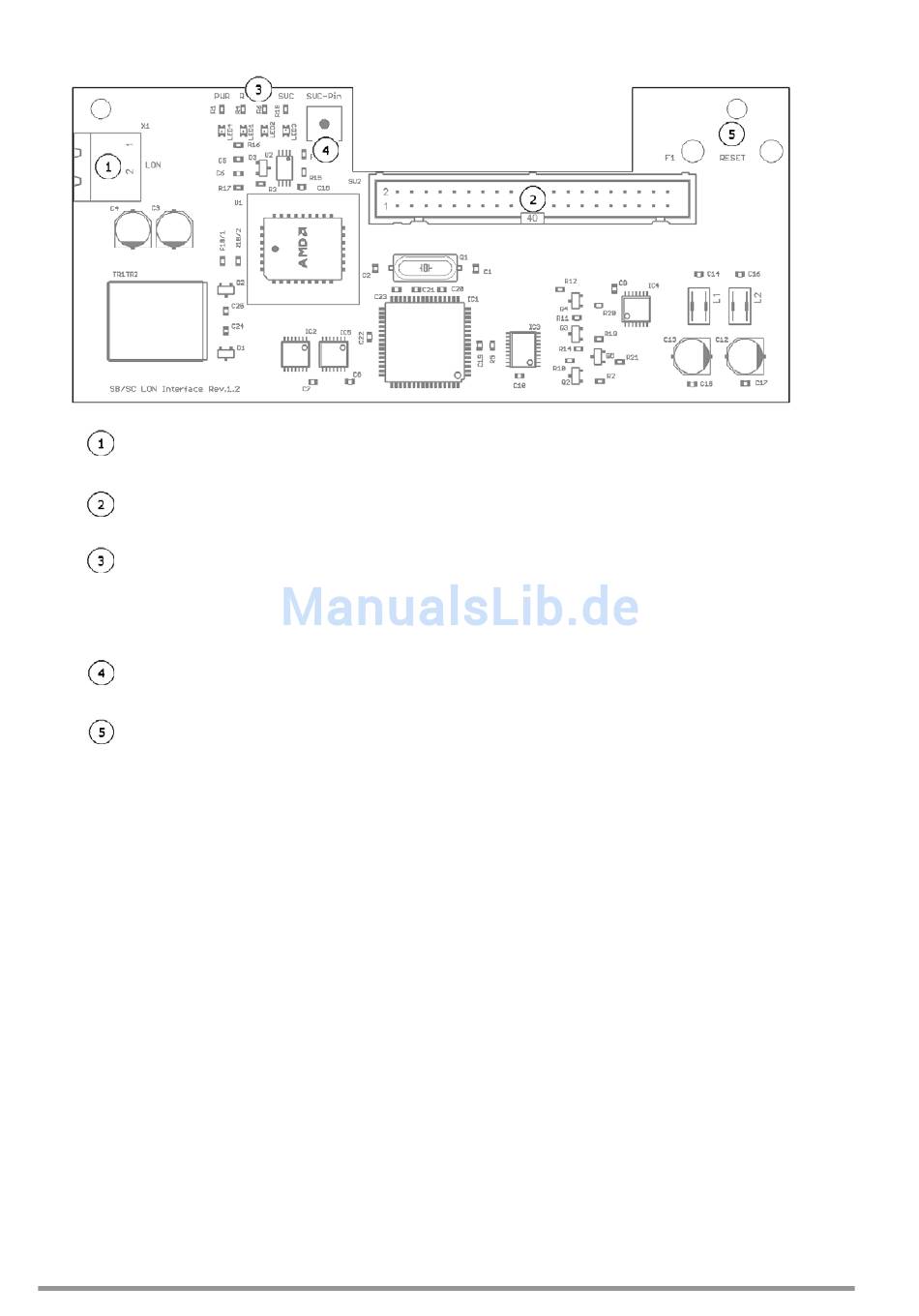

Zweipolige LON Buchse zur Herstellung der Verbindung zum LON-Netzwerk mittels
mitgeliefertem zweipoligen Gegenstecker mit Schraubanschluss.
SV2 Übergabestecker des Expansion Ports der SmartControl-Platine zum Anschluss
von Erweiterungen (z. B. Ein-/Ausgabemodul für 24 Kanäle).
LED PWR (grün) -> zeigt an, dass die Stromversorgung für das Schnittstellenmodul
für LON vorhanden ist.
LED RX und TX (grün) -> zeigt die Kommunikation des LON-Netzwerkes und des
Schnittstellenmoduls für LON an.
LED SVC (gelb) ->Service LED. Im Normalbetrieb leuchtet die LED nicht.
SVC Pin-> Taste zur Übermittlung der Neuron-ID in das LON-Netzwerk. Die
SVC LED leuchtet, solange die SVC-Pin Taste gedrückt ist.
Die Bohrungen F1 und RESET ermöglichen die Betätigung gleichnamiger Tasten auf
der SmartControl Platine.
