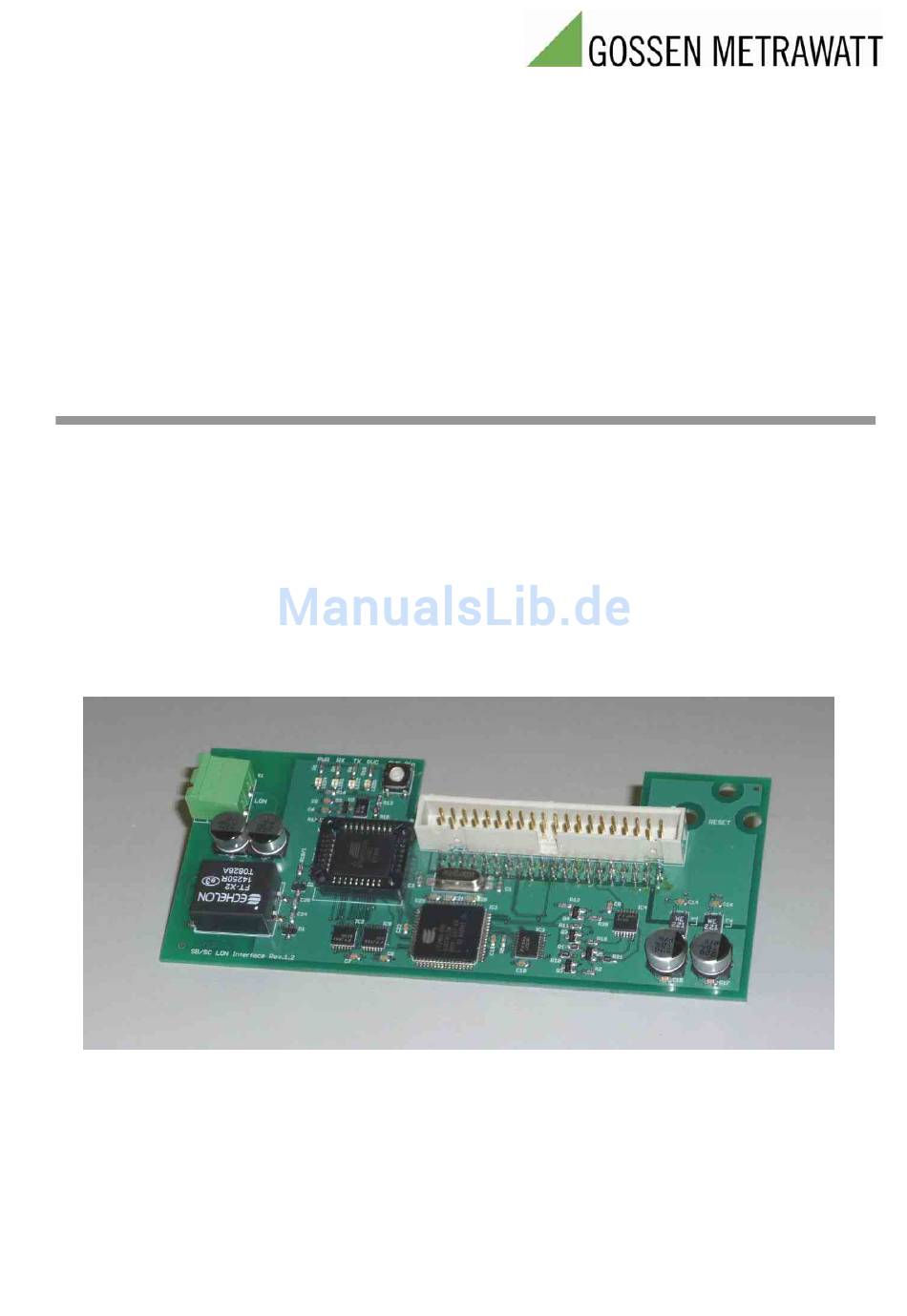

- Seite 1 Bedienungsanleitung SMARTCONTROL | Energiemanagement-System Schnittstellenmodul für LON 3-349-553-01 1/11.09...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ....................2 1 Das Local Operating Network - LON ..............3 1.1 Anschluss Schnittstellenmodul für LON..............3 2 Schnittstellenmodul für LON und SmartControl Manager........5 2.1 LON ID ......................7 3 Technische Daten ....................9 4 Reparatur- und Ersatzteil-Service Kalibrierzentrum und Mietgeräteservice.. -
Seite 3: Das Local Operating Network - Lon

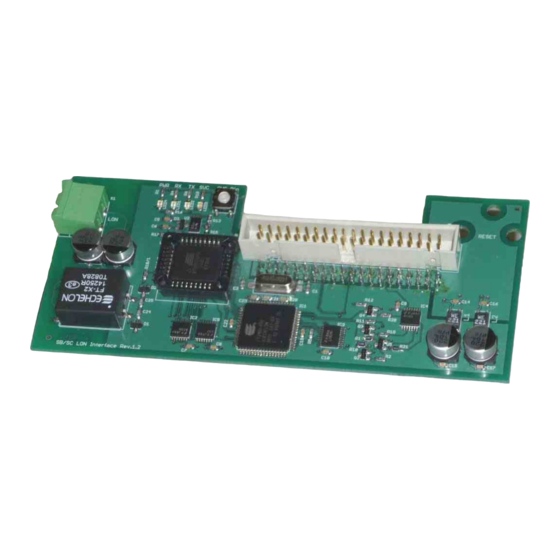

1 Das Local Operating Network - LON Das Local Operating Network (LON) ist ein Bussystem zur dezentralen Automatisierung. Das SmartControl Schnittstellenmodul für LON dient zum Auslesen von Werten aus einem LON Netzwerk sowie dem Bereitstellen der 24 Messwerte der SmartControl (8x Analogeingang, 8x Digitaleingang, 8x Temperatureingang) über LON. - Seite 4 Zweipolige LON Buchse zur Herstellung der Verbindung zum LON-Netzwerk mittels mitgeliefertem zweipoligen Gegenstecker mit Schraubanschluss. SV2 Übergabestecker des Expansion Ports der SmartControl-Platine zum Anschluss von Erweiterungen (z. B. Ein-/Ausgabemodul für 24 Kanäle). LED PWR (grün) -> zeigt an, dass die Stromversorgung für das Schnittstellenmodul für LON vorhanden ist.
-
Seite 5: Schnittstellenmodul Für Lon Und Smartcontrol Manager
2 Schnittstellenmodul für LON und SmartControl Manager Für eine Bereitstellung der Daten der SmartControl im LON Netzwerk, muss hierfür lediglich eine Anweisung im SmartControl Manager für den entsprechenden Kanal angelegt werden. Mit dem Abfragen dieser Anweisung wird der entsprechenden Wert direkt an das Schnittstellenmodul für LON weitergegeben. - Seite 6 Für das Auslesen von Werten muss die Anweisung parametriert werden. Hierfür öffnen Sie die Anweisung und geben folgende Werte ein: 1. NEURON ID des auszulesenden Geräts. Hierfür kann der Button „Letzte empfangene ID“ genutzt werden. Drücken Sie hierzu den "Service" Pin des einzurichtenden Gerätes.
-
Seite 7: Lon Id
2.1 LON ID Das Auslesen der Werte der SmartControl erfolgt über die Neuron ID und der dazugehörigen Netzwerkvariable. Nachfolgend werden diese Variablen aufgelistet und erläutert. Bitte beachten: Die Daten im Schnittstellenmodul für LON basieren auf den Anweisungen in der SmartControl. Wenn für den entsprechenden Kanal keine Anweisung erstellt ist, wird dieser nicht an das Schnittstellenmodul für LON übertragen und enthält keine Daten. -
Seite 8: Beschreibung
LON Netzwerkvariablen Analogeingänge Netzwerkvariable Netzwerkvariable Einheit Beschreibung SNVT_vol_f nvoSBAnalog1 Volt SmartControl Analogwert für Analogeingang A0 SNVT_vol_f nvoSBAnalog2 Volt SmartControl Analogwert für Analogeingang A1 SNVT_vol_f nvoSBAnalog3 Volt SmartControl Analogwert für Analogeingang A2 SNVT_vol_f nvoSBAnalog4 Volt SmartControl Analogwert für Analogeingang A3 SNVT_vol_f nvoSBAnalog5 Volt SmartControl Analogwert... -
Seite 9: Technische Daten
3 Technische Daten LON Platine Abmessungen BxH ca. 128 x 56 mm Leistungsaufnahme * max. 1 Watt 4 Reparatur- und Ersatzteil-Service Kalibrierzentrum und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg ● Germany Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com... - Seite 10 Erstellt in Deutschland o Änderungen vorbehalten o Eine PDF- Version finden Sie im Internet Telefon+49 911 8602-111 GMC-I Messtechnik GmbH Telefax +49 911 8602-777 Südwestpark 15 E-Mail info@gossenmetrawatt.com ● 90449 Nürnberg Germany www.gossenmetrawatt.com GMC-I Messtechnik GmbH...
