ALLGEMEINE SICHERHEITSHINWEISE Sicherheitshinweise für den Betreiber 4.1.1 Elektrische Geräte und Betriebsmittel 4.1.2 Personalqualifi kation 4.1.3 Sichere Arbeitsumgebung Sicherheitshinweise für das Personal 4.2.1 Sicherer Umgang mit den WAGNER-Pulversprühgeräten 4.2.2 Gerät erden 4.2.3 Materialschläuche 4.2.4 Reinigung 4.2.5 Umgang mit Pulverlacken Schutz- und Überwachungseinrichtungen...
Seite 4
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG Inhaltsverzeichnis Funktionsweise der Pulverhandanlage 5.6.1 Beschreibung Sprint Airfl uid XE 5.6.2 Beschreibung Sprint 60L XE Behälter (ohne Rütteltisch) MONTAGE UND INBETRIEBNAHME Qualifi kation des Montage/Inbetriebnahmepersonals Zusammenbau des Wagens Montage Steuergerät Anschlussvoraussetzungen Anschliessen der Airfl uid-Handanlage Anschliessen der 60L-Behälter-Handanlage...
Seite 5
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG Inhaltsverzeichnis STÖRUNGSSUCHE UND -BEHEBUNG 11.1 Störungen an der Handanlage ZUBEHÖR 12.1 Fördereinrichtung SN-2 550/10 12.2 Wartungseinheit 12.3 Schnellkupplungs-Set 12.4 Adapterplatte Umschaltbox 12.5 Pistolenumschaltbox 12.5.1 Installation der Umschaltbox 12.5.2 Wechsel des Pistolentyps 12.6 Handpistole PEM-T3 12.7...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG ALLGEMEINES VORWORT Die Betriebsanleitung enthält Informationen zum sicheren Betrieb, zur Wartung, Reinigung und Instandhaltung des Gerätes. Die Betriebsanleitung ist Bestandteil des Gerätes und muss für das Bedien- und Servicepersonal verfügbar sein. Das Bedien- und Servicepersonal ist entsprechend der Sicherheitshinweise zu unterweisen.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG BEGRIFFE IM SINNE DIESER ANLEITUNG Reinigen Manuelles Säubern von Geräten und Geräteteilen mit Reinigungsmittel Spülen Inneres Durchspülen der farbführenden Teile mit Druckluft Personalqualifi kationen Unterwiesene Person Ist unterrichtet über die ihr übertragenen Aufgaben, die möglichen...
Pulverhandanlage zur manuellen Beschichtung von geerdeten Werkstücken ART DER VERWENDUNG Die Handanlage Sprint XE ist für die Einzel- und Seriebeschichtung in Industrie und Gewerbe konzipiert. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäss. WAGNER lehnt jede Haftung ab für Schäden, die durch nicht bestimmungsgemässen Gebrauch entstehen.
AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG SICHERHEITSTECHNISCHE PARAMETER WAGNER lehnt jede Haftung ab für Schäden, die durch nicht bestimmungsgemässe Verwendung entstehen. Elektrostatische Handsprüheinrichtungen dürfen nur in unbeschädigtem Zustand betrieben werden, beschädigte Geräte sind umgehend ausser Betrieb zu nehmen und instand zu setzen Gerät nur für das Verarbeiten von durch WAGNER empfohlene Materialien verwenden.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG VERNÜNFTIGERWEISE VORHERSEHBARE FEHLANWENDUNG Beschichten von nicht geerdeten Werkstücken Verwendung von feuchtem Pulverlack Verarbeitung von fl üssigen Beschichtungsstoff en falsch eingestellte Werte für die Pulverförderung falsch eingestellte Werte der Elektrostatik Einsatz mangelhafter Bauteile und Zubehör Verwendung für Lebensmittel...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG KENNZEICHNUNG EXPLOSIONSSCHUTZ-KENNZEICHNUNG 3.1.1 KENNZEICHNUNG WAGEN Gerätetyp: Wagen Airfl uid XE/Wagen 60L XE Hersteller: J. Wagner AG CH - 9450 Altstätten II 3D Dc T100 °C Communautés Européennes Symbol für Explosionsschutz Gerätegruppe II Kategorie 3 Ex-Atmosphäre Stäube...
ZULÄSSIGE GERÄTEKOMBINATIONEN WARNUNG Unsachgemässe Verwendung! Verletzungsgefahr und Geräteschäden. Handanlage nur mit Original WAGNER Steuergeräten und Pulverpistolen betreiben. Die Handanlage Sprint XE darf nur mit folgend aufgeführten Pistolen und Steuergeräten betrieben werden: Steuergeräte Pistolen EPG-Sprint XE Corona Sprühpistole PEM-X1, PEM-X1 CG Corona Sprühpistole PEM-C4...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 3.3.3 TYPENSCHILD PULVERPISTOLE PEM-X1 Serial Number: 0102 II 2 D 2mJ Made in Switzerland PTB 12 ATEX 5002 EN 50050-2 For Electro. Fin. Appl. CL. II Spray Materials Output 100kV max. Ambient Temperature 45 °C...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG ALLGEMEINE SICHERHEITSHINWEISE SICHERHEITSHINWEISE FÜR DEN BETREIBER Diese Anleitung jederzeit am Einsatzort des Gerätes verfügbar halten. Örtliche Richtlinien zum Arbeitsschutz und Unfallverhütungsvorschriften jederzeit einhalten. 4.1.1 ELEKTRISCHE GERÄTE UND BETRIEBSMITTEL Entsprechend den örtlichen Sicherheitsanforderungen im Hinblick auf Betriebsart und Umgebungseinfl üsse vorsehen.
Personen mit Herzschrittmachern dürfen sich auf keinen Fall in dem Bereich aufhalten, wo das Hochspannungsfeld zwischen der Sprühpistole und dem zu beschichtenden Werkstück entsteht! 4.2.1 SICHERER UMGANG MIT DEN WAGNER-PULVERSPRÜHGERÄTEN Pulverpistole nie gegen Personen richten. Vor allen Arbeiten am Gerät, bei Arbeitsunterbrechungen und Funktionsstörungen: - Energie- und Druckluftzufuhr trennen.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 4.2.4 REINIGUNG Vor Beginn der Reinigungsarbeiten oder anderer manueller Arbeiten im Sprühbereich muss die Hochspannung abgeschaltet und gegen Wiedereinschalten gesichert sein. Druckluftzufuhr schliessen und Gerät druckentlasten. Gerät gegen unbefugtes Wiedereinschalten sichern. Für die Reinigungsfl üssigkeit dürfen nur elektrisch leitende Behälter verwendet werden, die Behälter müssen geerdet sein.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG SCHUTZ- UND ÜBERWACHUNGSEINRICHTUNGEN Schutz- und Überwachungseinrichtungen dürfen nicht entfernt, verändert oder unwirksam gemacht werden. Einwandfreie Funktion regelmässig überprüfen. Werden Mängel an Schutz- und Überwachungseinrichtungen festgestellt, darf die Anlage nicht betrieben werden, bis diese Mängel beseitigt sind.
Die Einstellwerte für den Betrieb mit der Tribopistole sollten auf individuell gewählten Rezepturplätzen abgespeichert werden. Bei Betrieb mit einer Tribopistole muss der Parameter C11 am Steuergerät EPG-Sprint XE auf Tribo umgestellt werden (Vorgehensweise siehe Betriebsanleitung des Steuergerätes). 5.1.2 BETRIEB MIT CORONA- UND TRIBOPISTOLE Wollen Sie abwechslungsweise eine Corona- oder Tribopistole betreiben, haben Sie die Möglichkeit, beide Pistolen mit einer als Zubehör erhältlichen Umschaltbox an die Anlage...
ZULÄSSIGES ZUBEHÖR Es darf nur das im Kapitel „Zubehör“ dieser Betriebsanleitung aufgeführte Zubehör an die Handanlage Sprint XE angeschlossen werden. Das im Kapitel „Zubehör“ aufgeführte Zubehör wurde im Rahmen der EG- Baumusterprüfung mitbewertet und zur Verwendung mit der Handanlage zugelassen.

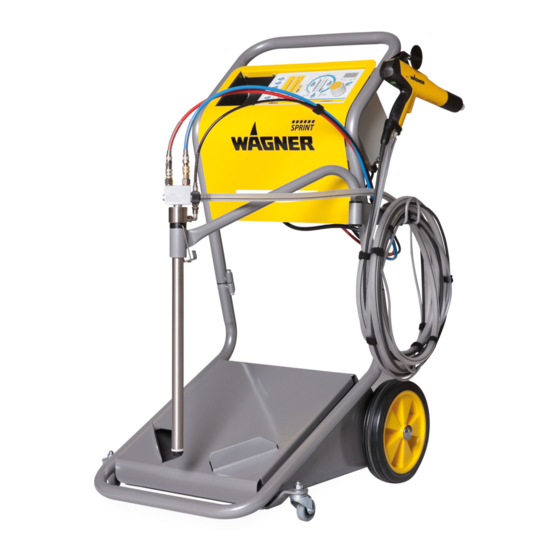

BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG FUNKTIONSWEISE DER PULVERHANDANLAGE 5.6.1 BESCHREIBUNG SPRINT AIRFLUID XE P_02641 Gerätewagen Steuergerät EPG-Sprint XE Handpistole PEM-X1 Ansaugrohr ST 550/10 Pulverinjektor PI-F1 Drossel für Fluidluft Rütteltisch Die Fördereinrichtung 4 wird direkt in das Originalgebinde eingeführt. Das Pulver wird über den Pulverinjektor 5 zur Pulversprühpistole 3 geführt. Durch die spezielle Gestaltung der Ansaugkrone und das Vibrieren des Gebindes entsteht während der gesamten Dauer...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG MONTAGE UND INBETRIEBNAHME QUALIFIKATION DES MONTAGE/INBETRIEBNAHMEPERSONALS WARNUNG Unsachgemässe Installation/Bedienung! Verletzungsgefahr und Geräteschäden. Inbetriebnahmepersonal muss alle fachlichen Voraussetzungen sicheren Durchführung Inbetriebnahme besitzen. Bei Inbetriebnahme und allen Arbeiten die Betriebsanleitung und Sicherheitsbestimmungen der zusätzlich benötigten Systemkomponenten lesen und beachten.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG MONTAGE STEUERGERÄT Arbeitsschritte: Steuergerät 1 vorsichtig aus der Verpackung nehmen und mit den mitgelieferten Schrauben 2 an den Bohrungen des Haltewinkels 3 anschrauben. Steuergerät so montieren, dass es vorn bündig mit der Abdeckung abschliesst.
Seite 29
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG WARNUNG Gefahr durch elektrischen Strom! Verletzungsgefahr und Geräteschäden. Vor Anschluss des Gerätes Hauptschalter 1 auf der Geräte- Rückseite ausschalten. VORSICHT Fehlende Abdeckung! Schutzart des Gerätes nicht gewährleistet. Die Netzausgang-Steckdose muss bei Handanlagen ohne Rüttlermotor mit der Abdeckung verschlossen bleiben.
Seite 31
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG WARNUNG Gefahr durch elektrischen Strom! Verletzungsgefahr und Geräteschäden. Vor Anschluss des Gerätes Hauptschalter 1 auf der Geräte- Rückseite ausschalten. Arbeitsschritte: Schlauch (schwarz) für den Netzdruck anschliessen. Steuerkabel vom Magnetventil am Steuergerät einstecken. Schlauch (blau) für die Dosierluft anschliessen.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG ANSCHLIESSEN DER 60L-BEHÄLTER-HANDANLAGE Einzelheit A Einzelheit B P_02645...
Seite 33
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG WARNUNG Gefahr durch elektrischen Strom! Verletzungsgefahr und Geräteschäden. Vor Anschluss des Gerätes Hauptschalter 1 auf der Geräte- Rückseite ausschalten. Arbeitsschritte: Pulverbehälter auf den Wagen aufsetzen. Erdungskabel am Erdungsanschluss des Pulverbehälters anschliessen (Einzelheit A). Injektor auf den Pulverbehälter aufstecken.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG Die Schutzkleidung, einschliesslich Handschuhen, muss den Anforderungen der EN 1149-5 entsprechen. Der gemessene Isolationswiderstand darf 100 MΩ (Megaohm) nicht überschreiten. Es können zündfähige Funken zwischen Förderer, Gehänge und Werkstück entstehen, wenn die elektrischen Kontaktpunkte zwischen Förderer, Gehänge und Werkstück nicht ausreichend entlackt sind und die Werkstücke somit nicht ausreichend geerdet...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG BETRIEB QUALIFIKATION DES BEDIENPERSONALS WARNUNG Unsachgemässe Bedienung! Verletzungsgefahr und Geräteschäden. Das Bedienpersonal muss zur Bedienung der gesamten Anlage qualifi ziert und geeignet sein. Das Bedienpersonal muss die möglichen Gefahren bei unsachgemässem Verhalten sowie notwendigen Schutzeinrichtungen und -massnahmen kennen.
Seite 37
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG HINWEIS Elektrostatische Entladungen! Das direkte Besprühen des Steuergerätes und des Wagens ist zu vermeiden.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG BEDIENUNG DES STEUERGERÄTES 20 22 23 18 13 m /h Co r Ø μA 10 0 SP R IN T X EP G P_01743 30 29 31 32 37 35 Leuchtanzeige Hochspannung leuchtet grün Anzeigebereich: 0-100 kV Aufl ösung 10 kV...
Seite 39
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG Anzeige „Tribopistole“ leuchtet, wenn eine Tribopistole angeschlossen und angewählt ist Anzeige „Coronapistole“ leuchtet, wenn eine Coronapistole angeschlossen und angewählt ist Drucktaste Rezeptur „Flächenteil“ Drucktaste Rezeptur „Zweitbeschichtung“ Drucktaste Rezeptur „Profi lteil“ Drucktaste Rezeptur „Doppel-Click“...
Seite 40
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 17 Drucktaste „Spülen“ zum Aktivieren der Injektor- und Schlauchspülung 18 LED-Anzeige „Spülen“ leuchtet blau, wenn die Spülfunktion aktiviert ist 19 LED-Anzeige, 7 Segmente, dreistellig zeigt je nach aktivierter Funktion den exakten Wert an: „Gesamtluftmenge;...
Seite 41
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 26 LED-Anzeige „Zusatzrezepturen“ leuchtet gelb, wenn eine Zusatzrezeptur angewählt ist 27 Drucktaste „Hochspannung“ zum Aktivieren der Funktion, die Einstellung der Hochspannung erfolgt mit dem Drehregler 24 und wird in der LED-Anzeige 19 angezeigt Einstellbereich: 10-100 kV Aufl ösung: 1 kV...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG INBETRIEBNAHME DER HANDANLAGE 7.4.1 EINSCHALTEN DER HANDANLAGE m /h Ø µA SPRINT X P_02646 Um die Stromversorgung der Pulverhandanlage einzuschalten, Hauptschalter A auf der Rückseite des Steuergerätes in die Stellung „I“ schalten. Das Steuergerät ist nach wenigen Sekunden betriebsbereit.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 7.4.2 EINSTELLEN DER FLUIDISIERUNG (AIRFLUID) Arbeitsschritte: Fördereinrichtung 1 auf die rechte Seite schwenken. Stellen Sie ein geöff netes Pulvergebinde (25 - 30 kg; 55.11-66.14 lb) auf den Rütteltisch. Steuergerät einschalten. Fördereinrichtung 1 in das Pulvergebinde schwenken und bis auf die Pulveroberfl äche...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 7.4.3 EINSTELLEN DER FLUIDISIERUNG (60L BEHÄLTER OHNE RÜTTELTISCH) WARNUNG Staubentwicklung! Vergiftungsgefahr. Gefahr durch austretenden Staub, Verschmutzung von Gerät und Geräteteilen. Pulverbehälter nur bis zur Hälfte füllen, da sich durch die Fluidisierung das Pulvervolumen vergrössert.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG WERKSEINSTELLUNGEN REZEPTUREN NR. 1-4 Werksseitig sind folgende Einstellwerte in den Rezepturen Nr. 1-4 abgespeichert.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG UNTERBRECHEN DES BESCHICHTUNGSVORGANGES 7.6.1 AIRFLUID-VERSION HINWEIS Gefahr des Verklebens der Fluidscheibe! Verstopfungsgefahr. Vor dem Ausschalten des Steuergerätes zuerst die Fördereinrichtung aus dem Pulvergebinde herausziehen. HINWEIS Pulverablagerungen! Gefahr von Geräteschäden. Bei jeder Arbeitsunterbrechung Pulverpistole und die pulverfördernden Teile durchblasen und von Pulverablagerungen reinigen.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 7.6.2 60L BEHÄLTER-VERSION HINWEIS Pulverablagerungen! Gefahr von Geräteschäden. Bei jeder Arbeitsunterbrechung Pulverpistole und die pulverfördernden Teile durchblasen und von Pulverablagerungen reinigen. Arbeitsschritte: Lassen Sie den Abzughebel an der Sprühpistole los. Die Hochspannung und die Pulverförderung m /h Ø...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG „DOPPEL-CLICK“-REZEPTUR (HIGH DYNAMIC REMOTE) Diese Funktion dient zum schnellen Umschalten auf eine andere Rezeptur während dem laufenden Beschichtungsbetrieb. Der Bediener kann durch einen Doppelklick am Abzughebel der Sprühpistole eine vorher eingestellte Rezeptur aufrufen, um mit anderen Parametern (Hochspannung, Strombegrenzung, Luftmengen usw.) beispielsweise Teile...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG REINIGUNG UND WARTUNG REINIGUNG 8.1.1 REINIGUNGSPERSONAL Reinigungsarbeiten sind regelmässig und sorgfältig durch qualifi ziertes und unterwiesenes Personal durchzuführen. Das Personal muss mit den Bestimmungen der DIN EN 50050-2 vertraut sein. Über spezifi sche Gefährdungen ist bei der Unterweisung zu informieren.
Die Reinigungsintervalle sind in Abhängigkeit der Nutzung und gegebenenfalls des Verschmutzungsgrades vom Betreiber anzupassen. Im Zweifelsfall ist eine Rückfrage an das Fachpersonal der J. Wagner AG zu empfehlen. Bei sämtlichen Reinigungsarbeiten sind die gültigen Arbeitssicherheitsvorschriften und die Sicherheitshinweise im Kapitel 4 zu beachten.
GEFAHR Unsachgemässe Wartung/Reparatur! Verletzungsgefahr und Geräteschäden. Reparaturen und Austausch von Teilen nur durch speziell ausgebildetes Personal oder eine WAGNER-Servicestelle durchführen lassen. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie-/Druckluftzufuhr abschalten. - Sprühpistole und Gerät druckentlasten. - Sprühpistole gegen Betätigung sichern.
Die Wartungsintervalle sind in Abhängigkeit der Nutzung und gegebenenfalls des Verschmutzungsgrades vom Betreiber anzupassen. Im Zweifelsfall ist eine Rückfrage an das Fachpersonal der J. Wagner AG zu empfehlen. Bei sämtlichen Wartungsarbeiten sind die gültigen Arbeitssicherheitsvorschriften und die Sicherheitshinweise im Kapitel 4 zu beachten.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG PERIODISCHE ÜBERPRÜFUNG UND REINIGUNG DER HANDANLAGE 8.3.1 AIRFLUID-VERSION Arbeitsschritte: Lassen Sie den Abzughebel an der Sprühpistole los. Die Hochspannung und die Pulverförderung werden ausgeschalten. Fördereinrichtung unterhalb Injektors anheben und aus dem Gebinde herausheben bis der Haltebügel H nach unten schwenkt.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 8.3.2 60L BEHÄLTER-VERSION Arbeitsschritte: Lassen Sie den Abzughebel an der Sprühpistole los. Die Hochspannung und die Pulverförderung m /h Ø werden ausgeschalten. Ziehen Sie den Pulverinjektor 1 aus der Aufnahme 2 heraus. Pistole in die Sprühkabine halten und die Spülfunktion durch Tastendruck auf die Taste...
Fluidluft an der Drossel so einstellen, dass die Fördereinrichtung durch ihr Eigengewicht in das Pulver einsinkt. Wenn Sie Programme auf den neuen Anwendungsfall anpassen wollen, dann gehen Sie vor, wie in der Betriebsanleitung des Steuergerätes EPG-Sprint XE beschrieben.
SP RI N T X aufmerksam den Fluidboden. P_01785 Hinweis: einem beschädigten und/oder verstopften Fluidboden ist eine einwandfreie Fluidisierung nicht möglich. Wenn Sie Programme auf den neuen Anwendungsfall anpassen wollen, dann gehen Sie vor, wie in der Betriebsanleitung des Steuergerätes EPG-Sprint XE beschrieben.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 8.5.2 REINIGUNG BEIM EINSATZ MEHRERER PULVERBEHÄLTER (60L BEHÄLTER) Arbeitsschritte: Lassen Sie den Abzughebel an der Sprühpistole los. Die Hochspannung und die Pulverförderung werden ausgeschalten. Ziehen Sie den Injektor aus der Aufnahme heraus, damit kein Pulver mehr gefördert werden kann.
(zu große Fluidluftmenge) im Pulverbehälter ist zu vermeiden! Schliessen Sie den Pulverbehälter und kontrollieren Sie, ob der Abluftschlauch in Richtung Abluftanlage der Pulversprühkabine führt. Wenn Sie Programme auf den neuen Anwendungsfall anpassen wollen, dann gehen Sie vor, wie in der Betriebsanleitung des Steuergerätes EPG-Sprint XE beschrieben.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG PRÜFUNGEN NACH DIN EN 50050-2: 2014 Wird die Anlage zum elektrostatischen Beschichten mit entzündbaren Beschichtungspulvern eingesetzt, ist die Prüfung nach DIN EN 50050-2: 2014 entsprechend Tabelle 1 vorzunehmen.
Produkt nicht über den Hausmüll zu entsorgen, sondern muss der umweltgerechten Wiederverwertung zugeführt werden. Ihr WAGNER Alt-Gerät wird von uns, bzw. unseren Handelsvertretern zurückgenommen und für Sie umweltgerecht entsorgt. Wenden Sie sich in diesem Fall an einen unserer Service-Stützpunkte bzw.
Geräten, Schutzsystemen, Sicherheits-, Kontroll- und Regeleinrichtungen im Sinne der Richtlinie 94/9/EG (ATEX) ist nur durch geschultes WAGNER Servicepersonal oder befähigte Personen nach TRBS 1203 zulässig! Nationale Vorschriften beachten! Instandsetzung, Reparatur oder Austausch von Geräten oder von Teilen davon müssen ausserhalb des gefährdeten Bereiches...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 11.1 STÖRUNGEN AN DER HANDANLAGE Störung Ursache Behebung Betriebsanzeige leuchtet nicht Netz nicht eingeschaltet Netz einschalten Keine Corona Stromversorgung Sicherungen 1 AT defekt Sicherung ersetzen Verbindungskabel zur zum Auswechseln des Pulversprühpistole ist Verbindungskabels WAGNER...
Seite 65
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG Störung Ursache Behebung kein Pulverausstoss Gebinde bzw. Pulverbehälter Pulver nachfüllen leer Sprühpistole verstopft Sprühpistole durchblasen Pulverförderschlauch verstopft Pulverförderschlauch durchblasen Pulveransaugsystem im Pulveransaugsystem Pulverbehälter verstopft durchblasen Förderluftschlauch ist geknickt Förderluftschlauch geradebiegen bzw. ersetzen Pulverförderschlauch ist Pulverförderschlauch...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 12.5 PISTOLENUMSCHALTBOX P_00670 Bestellnr. Benennung Pistolenumschaltbox wenn abwechselnd eine Corona- oder Tribopistole betrieben wird Schlauch (schwarz, 4x6 mm) 12.5.1 INSTALLATION DER UMSCHALTBOX WARNUNG Gefahr durch elektrischen Strom! Verletzungsgefahr und Geräteschäden. Vor Beginn der Installation der Umschaltbox Handanlage ausschalten und Netzstecker ziehen.
Seite 69
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG Adapterplatte mit der montierten Umschaltbox mit Schrauben 4 an der Rückseite der Frontplatte des Wagens anschrauben. P_01183 Pistolenkabel aus der Steckdose A am Steuergerät ziehen. Elektrokabel B der Umschaltbox Steckdose Steuergerät stecken und mit der Schutzhülse sichern.
Steuergerät mit Schalter 1 auf der Rückseite oder mit der Taste „Stand-By“ (15) auf der Vorderseite einschalten. Hinweis: In der Gerätekonfi guration des Steuergerätes EPG-Sprint XE muss der Parameter C11 auf „aut“ eingestellt sein. Nach dem Einschalten des Steuergerätes ist keine Pistole selektiert, diese wird aber nach 1 Sekunde automatisch angewählt und angezeigt.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 12.8 LENKROLLENSET P_01680 P_02648 Bestellnr. Benennung Lenkrollenset 12.9 PULVERSCHLAUCH Bestellnr. Benennung Pulverschlauch 9 mm Pulverschlauch 10 mm Pulverschlauch 11 mm Pulverschlauch 12 mm 12.10 DUAL HANDSPRÜHSET SPRINT Dieses Zubehör dient zum Betreiben von zwei Handpistolen mit der Handanlage.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 12.11 WANDHALTERUNG P_01861 Bestellnr. Benennung Wandhalterung mit Konsole 12.12 UMRÜSTSÄTZE Bei schwierig zu fördernden Pulversorten kann die Handanlage in eine Variante mit einem Rütteltisch umgerüstet werden. Bestellnr. Benennung Umrüstset Sprint 60L V Umrüstset Sprint 3L V...
Kapitel „Wartung und Reinigung“ für die jeweilige Komponente beschrieben ist die Störungssuche und deren Beseitigung für die jeweilige Komponente beschrieben sind Ersatz-, Verschleissteile und Zubehör aufgeführt Bezeichnung Betriebsanleitung Sprache Steuergerät EPG-Sprint XE 2354911 Deutsch 2354913 Englisch Pulverinjektor PI-F1 Deutsch...
Seite 76
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG...
= Gehört nicht zur Grundausstattung, ist jedoch als Sonderzubehör erhältlich. WARNUNG Unsachgemässe Wartung/Reparatur! Verletzungsgefahr und Geräteschäden. Reparaturen und Austausch von Teilen nur durch speziell ausgebildetes Personal oder eine WAGNER-Servicestelle durchführen lassen. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie-/Druckluftzufuhr abschalten. - Erdung aller Anlagenkomponenten gewährleisten.
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 13.5 ANSAUGROHR ST 550/10 P_01155 Bestellnr. Benennung Ansaugrohr ST 550/10 Fluidkrone Fluidring Stecknippel G1/8" Verlängerung Verschleissteil Gehört nicht zur Grundausrüstung, ist jedoch als Sonderzubehör erhältlich nur als Set erhältlich...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 13.6 FÖRDEREINRICHTUNG SN-2 550/10 P_00577 Bestellnr. Benennung Fördereinrichtung SN-2 550/10 Fluidkrone Fluidring Stecknippel G1/8" Verschleissteil Gehört nicht zur Grundausrüstung, ist jedoch als Sonderzubehör erhältlich nur als Set erhältlich...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 13.7 DRUCKLUFTVERSORGUNG Darstellung Steuergerät-Rückseite P_02720 Bestellnr. Benennung 2/2-Wege-Magnetventil Drossel Fluidluft Filterabscheider Druckluft-Anschlussschlauch 18.5 x 12.5 mm Verschleissteil Gehört nicht zur Grundausrüstung, ist jedoch als Sonderzubehör erhältlich nur als Set erhältlich...
Produkt, wenn alle Teile vom Hersteller stammen oder von diesem freigegeben wurden, bzw. die Geräte sachgemäss montiert, betrieben und gewartet werden. Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die Haftung ganz oder teilweise entfallen. Mit Original-WAGNER-Zubehör und -Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind. 15.2 GEWÄHRLEISTUNGSANSPRUCH Für dieses Gerät leisten wir Gewährleistung in folgendem Umfang:...
Angewendete nationale technische Spezifi kationen, insbesondere: Kennzeichnung: II 3D Dc T100 °C CE-Konformitätsbescheinigung Die CE-Konformitätsbescheinigung liegt dem Produkt bei. Sie kann bei Bedarf bei Ihrer WAGNER-Vertretung unter Angabe des Produkts und der Seriennummer nachbestellt werden. Bestellnummer: Wagen Sprint Airfl uid XE/Wagen Sprint 60L XE 2354822...
- BGI 764 Angewendete nationale technische Spezifi kationen, insbesondere: Kennzeichnung: II 3(2)D 0102 CE-Konformitätsbescheinigung Die CE-Konformitätsbescheinigung liegt dem Produkt bei. Sie kann bei Bedarf bei Ihrer WAGNER-Vertretung unter Angabe des Produkts und der Seriennummer nachbestellt werden. Bestellnummer: EPG-Sprint XE 2327595...
Angewendete nationale technische Spezifi kationen, insbesondere: Kennzeichnung: II 2D 2mJ 0102 PTB 12 ATEX 5002 EN 50050-2: 2012 CE-Konformitätsbescheinigung Die CE-Konformitätsbescheinigung liegt dem Produkt bei. Sie kann bei Bedarf bei Ihrer WAGNER-Vertretung unter Angabe des Produkts und der Seriennummer nachbestellt werden. Bestellnummer: Handpistole PEM-X1 2326024...
SPRINT XE AUSGABE 07/2015 BESTELLNUMMER DOC2354919 BETRIEBSANLEITUNG 15.5 FM-ZULASSUNG Die Handanlage Sprint ist in den USA und Kanada FM-zugelassen unter Verwendung der Konfi gurations-Zeichnung Nr. 2309729. P_00309...
Seite 100
Bestellnr. 2354919 Ausgabe 07/2015 Deutschland Telefon Telefax E-Mail Schweiz Telefon Telefax Weitere Kontaktadressen sind im Internet zu fi nden unter: Unternehmen/Standorte/WAGNER weltweit Änderungen vorbehalten...
