Inhaltszusammenfassung für AEMA UNIPROX PR-301
- Seite 1 ü ü...

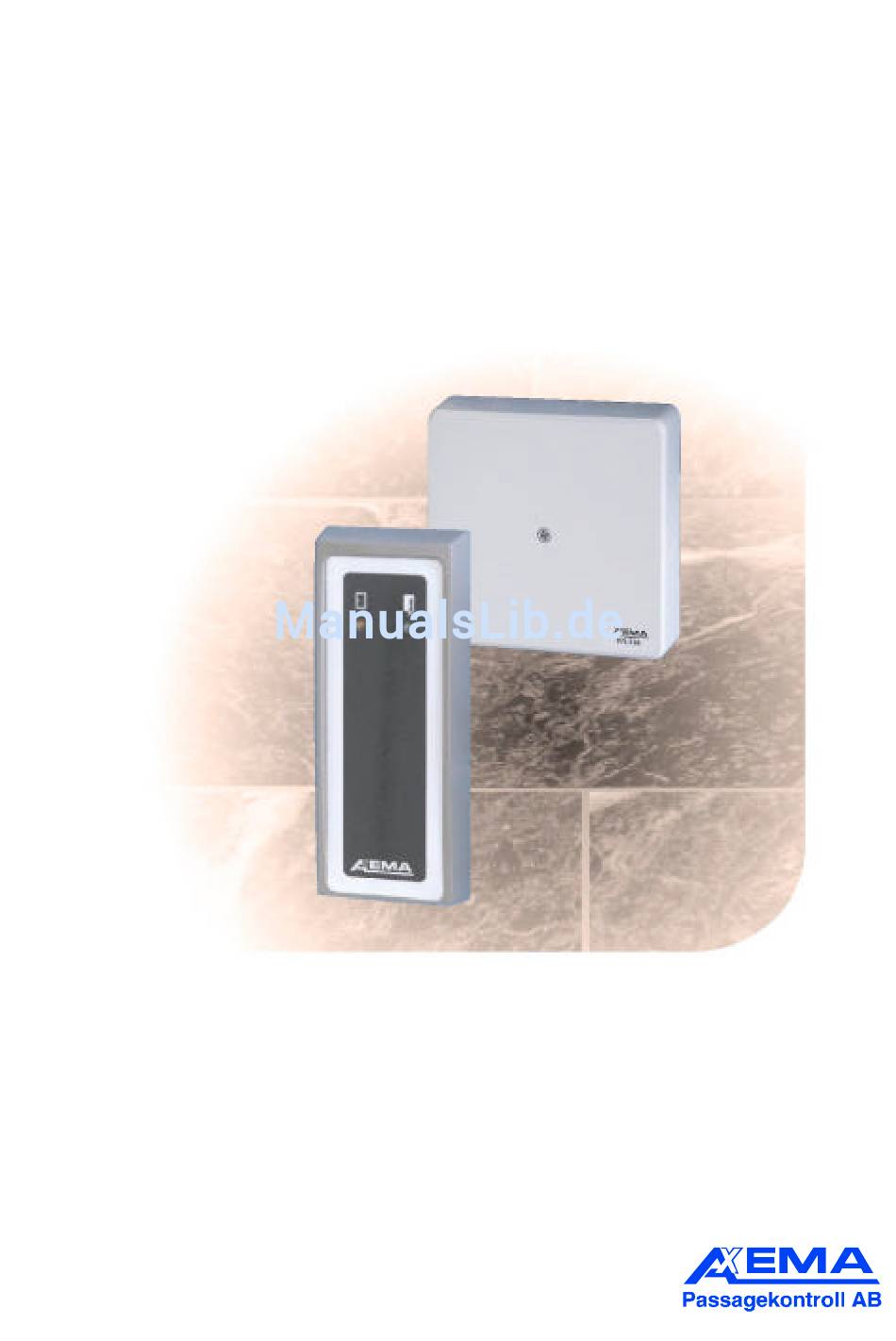

- Seite 3 UNIPROX UNIPROX PR-301 1. EINFÜHRUNG Der Leser PR-301 besteht aus dem berührungslosen Terminal PR-553 und der Steuereinheit RC-434. Die Steuereinheit ist mit zwei Relais bestückt, die beide mit einem frei verfügbaren Wechselkontakt versehen sind, für den Anschluss sind Krone LSA Anschlussleisten vorgesehen. Der Leser ist mit einem festangeschlossenen, 3m langen, Kabel versehen.
- Seite 4 UNIPROX 2. INITIIERUNG UND PROGRAMMIERUNG DES PASSWORTES Bevor der Leser programmiert werden kann muss er mit einem speziellen Code initiiert werden. Dieser Vorgang löscht den Speicher, inklusive des Passwortes und stellt die Anzugszeiten der Relais auf 7 Sekunden ein. Der Initiierungscode ist 199202.
- Seite 5 UNIPROX einer Blockierung, Steuerung eines motorbetriebenen Schlosses für komplettierende Nachtschliessung oder Steuerung der Treppenhausbeleuchtung. Die monostabile Ar- beitsweise der Relais wird üblicherweise für Türöffnung, Blockierungsalarm, Tür- offen-Alarm sowie Alarm-Bypass angewendet, während die bistabile Betriebsweise für Alarm Scharf-/Unscharfschaltung und ungesicherte Tür, z. B. tagsüber, geeignet ist.
- Seite 6 UNIPROX Programmieren einer Kartenserie: - Passwort eingeben, die zwei LED`s leuchten, Summerton im Sekundentakt. - # und Adresse für erste Karte eingeben. Zwei Summertöne. - Erste Karte/Transponder vor den Leser halten, oder die 8-stellige Nummer eingeben, zwei Summertöne. - Anzahl der Karten der Serie eingeben (3-stellig), zwei Summertöne. - Relaisfunktion eingeben (1-7), zwei Summertöne.
- Seite 7 UNIPROX 4. AUSTAUSCH VON KARTEN Der Austausch einer Karte, z.B. Karte 1, ohne deren Funktionen zu ändern, geschieht auf folgende Weise: - Passwort eingeben, Summerton im Sekundentakt. - Kartenadresse eingeben, zwei Summertöne - Neue Karte/Transponder vor den Leser halten, oder 8-stellige Nummer eingeben, zwei Summertöne.
- Seite 8 UNIPROX 7. PROGRAMMIERUNG DER SONDERFUNKTIONEN Der Leser hat zwei Sonderfunktionen die, via Programmierung, einem Relais zuge- ordnet werden können. Diese Funktionen sind: Tür-offen-Alarm und Blockierungs- alarm. Die Programmierungsfunktionen sind folgende: # 42 1 für Tür-offen-Alarm und # 43 1 für Blockierungsalarm. Im übrigen wird wie bei der Programmierung einer normalen Karte vorgegangen, d.
- Seite 9 UNIPROX 8. AUFZEICHNUNGSMODUL LU-802 (ZUBEHÖR) Der Leser kann mit dem Aufzeichnungsmodul LU-802 ausgestattet werden. Dieses beinhaltet eine Uhr für Datum und Zeit, ausserdem einen Speicher zur Aufzeichnung von Ereignissen wie Ein-/Ausgangsbewegungen oder Scharf-/Unscharfschalten eines Alarms. Ist das Modul LU-802 montiert, wird die Adresse #299 zur Speicherung von Datum und Uhrzeit herangezogen.
- Seite 10 UNIPROX 10. PROGRAMMIERUNG DER KARTENLESERNUMMERN Sind mehrere Leser vorhanden, von denen man Ausdrucke erstellen will, können deren Druckerausgänge (max. 6) parallel an einen Drucker angeschlossen werden. Damit die Ausdrucke den verschiedenen Geräten zugeordnet werden können, müssen diese mit einer spezifischen Nummer gekennzeichnet werden. Dies geschieht auf folgende Weise: - Passwort eingeben, Summerton im Sekundentakt.
-
Seite 11: Technische Daten
UNIPROX 12. TECHNISCHE DATEN Abmessungen (B x H x T): 50 x 125 x 20 (Leser) 120 x 120 x 30 (Steuereinheit) Versorgungsspannung: 12 - 24 V AC/DC Stromverbrauch: 10mA (Ruhe) 150mA (max. Max. Kontaktbelastung der Relais: 30VDC 2A... - Seite 12 UNIPROX KURZBESCHREIBUNG UNIPROX-LESER-PROGRAMMIERUNG SPEICHER PASSWORT KARTE LÖSCHEN PROGRAMMIEREN Programmieren Löschen Passwort Passwort RST-Taste RST-Taste eingeben eingeben 199202 # 6-stellig. Code # # 101-298 # 101-298 RELAISAN- SONDER- # # # Karte ziehen # ZUGSZEITEN FUNKTIONEN Passwort Passwort Relaisfunktion eingeben eingeben Kartentausch Funktion # 51,53 od.
- Seite 13 UNIPROX ANSCHLUSS DES UNIPROX-LESERS PR-301 Taste PR-543 Gelbe LED Weiss Grün Rote LED RC-434 Gelb Grüne LED Grau Summer Braun Rosa Blau Deckel- kontakt Relais 2 Rote Sperren Türkontakt Karte Relais 1 Busy Sperren Fernöffner Relais 2 Karte Reg. Fernöffner Relais 1 E-Öffner Fernöffner Türkontakt...
- Seite 14 UNIPROX ANSCHLUSSBEISPIEL FÜR TÜRÖFFNUNG Taste PR-543 Gelbe LED Weiss Grün Rote LED RC-434 Gelb Grüne LED Grau Summer Braun Rosa Blau Deckel- kontakt Relais 2 Rote Sperren Türkontakt Karte Relais 1 Busy Sperren Fernöffner Relais 2 Karte Reg. Fernöffner Relais 1 E-Öffner Fernöffner Türkontakt...
- Seite 15 UNIPROX ANSCHLUSSBEISPIEL TÜRÖFFNUNG UND ALARMBYPASS Diese Schaltung steuert die Öffnung einer Tür und überbrückt gleichzeitig einen Türalarmkontakt (Alarm-Bypass). Taste PR-543 Gelbe LED Weiss Grün Rote LED RC-434 Gelb Grüne LED Grau Summer Braun Rosa Blau Deckel- kontakt Relais 2 Rote Sperren Türkontakt Karte...
- Seite 16 UNIPROX DOKUMENTATION DES ANSCHLUSSES Taste PR-543 Gelbe LED Weiss Grün Rote LED RC-434 Gelb Grüne LED Grau Summer Braun Rosa Blau Deckel- kontakt Relais 2 Rote Sperren Türkontakt Karte Relais 1 Busy Sperren Fernöffner Relais 2 Karte Reg. Fernöffner Relais 1 Installiert von Firma: ............
- Seite 17 UNIPROX MONTAGE DES AUFZEICHNUNGSMODULS Wird der Kartenleser mit dem Auf- zeichnungsmodul LU-802 bestellt, ist dieses bei Lieferung fertig montiert. Bei nachträglicher Bestellung eines LU-802 LU-802, für einen bereits vorhandenen Leser, muss das Modul auf folgende RC-434 Weise montiert werden: 1. Deckel von Leserzentrale entfernen und Stromversorgung unterbrechen.
- Seite 18 UNIPROX VERZEICHNIS DER PROGRAMMIERTEN KARTEN UND TRANSPONDER TÜRBEZEICHNUNG ADRESSE KARTENNR. NAME EINGEGEBEN Beispiel: # 101 30451066 2 1 Peter Müller = Karte 30451066 steuert Relais 2 monostabil, wenn PL4/19-20 geschlossenist.
- Seite 20 Installiert von: Telefon:...
