BinTec BinGO! Plus Kurzanleitung

Kurzanleitung
BinGO! Plus/Professional
BinGO! Plus und BinGo! Professional sind voll ausgestattete Personal
ISDN Internet Access Router sowohl für Einzelarbeitsplätze als auch für
kleine Unternehmen.
Mit dem Configuration Wizard, der sich auf Ihrer BinTec Companion CD
befindet, bietet Ihnen BinTec Communications eine komfortable Mög-
lichkeit, Ihren BinGO! Plus/Professional schnell und einfach in Betrieb zu
nehmen. Sie können über die serielle Schnittstelle Ihres Windows-PC
eine Grundkonfiguration erstellen, die alle wichtigen Einstellungen des
Routers, den Zugang zum Internet über einen Internet Service Provider
(ISP) sowie die Verbindung zu einem WAN-Partner (z. B. Firmenzentra-
le) beinhaltet. Tiefgehende Netzwerkkenntnisse sind dabei nicht erfor-
derlich, denn der Configuration Wizard führt Sie Schritt für Schritt durch
die Konfiguration. Ein detailliertes Online-Hilfe-System, auf das Sie zu
jedem Zeitpunkt der Konfiguration zugreifen können, und die graphische
Unterstützung mit aussagekräftigen Darstellungen geben Ihnen zusätz-
lich Hilfestellung.
Der Configuration Wizard ist eine von mehreren Möglichkeiten, Ihren
Router zu konfigurieren. Der Zugang zum Router erfolgt dabei über die
serielle Schnittstelle. Weitere Zugangsmöglichkeiten finden Sie in Ihrem
Handbuch beschrieben. Damit können Sie auch die Feinabstimmung Ih-
rer Konfiguration vornehmen.
Folgende Systemvoraussetzungen sind notwendig:
Windows 95 bzw. 98 oder Windows NT 4.0
Installierte Netzwerkkarte (Ethernet)
Installiertes Microsoft TCP/IP-Protokoll (siehe Abschnitt 2 "TCP/IP-
Protokoll prüfen und installieren")
High Color Monitor (mindestens 32000 Farben) für die korrekte Dar-
stellung der Grafiken
Diese Kurzanleitung zeigt Ihnen Schritt für Schritt den Weg zu einer Ba-
siskonfiguration Ihres BinGO! Plus/Professional. Viel Spaß mit Ihrem
neuen Produkt!
Version 1.1
Dokument #70010C, Februar 1999

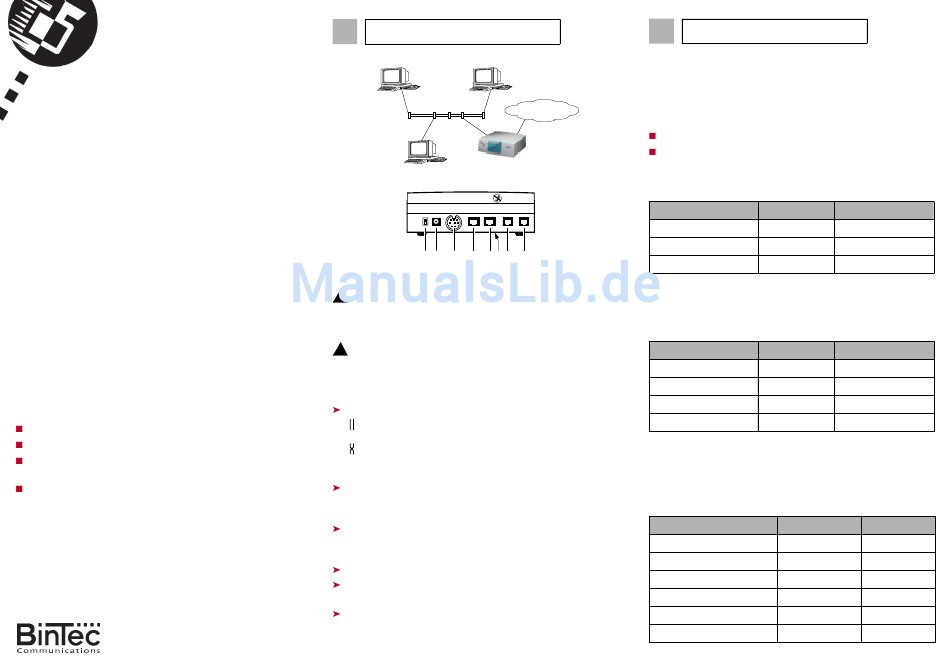

1 Aufstellen und Anschließen
Sie können Ihren Router in ein lokales Netzwerk (LAN) integrieren:
LAN
Alle Anschlüsse Ihres Routers befinden sich auf der Geräterückseite:
LAN PHONE
1
POWER SERIAL ISDN-S/T 10BASE-T 1
0
1 2 3 4 5 6 7
Gehen Sie beim Anschließen in der folgenden Reihenfolge vor:
Achtung! Die Verwendung eines falschen Netzadapters kann zum
!
Defekt Ihres Routers führen! Verwenden Sie ausschließlich den mit-
gelieferten Netzadapter! Tauschen Sie auch nicht die Netzteile von
BinGO! und BinGO! Plus/Professional aus!
Achtung! Bei falscher Verkabelung der ISDN- und LAN-Schnittstel-
!
len kann es zum Defekt Ihres Routers kommen! Verbinden Sie im-
mer nur die LAN-Schnittstelle des Routers mit der LAN-Schnittstelle
des Rechners/Hubs und die ISDN-Schnittstelle des Routers mit dem
ISDN-Anschluß.
Stellen Sie den LAN-Schalter (6) auf der Unterseite des Routers auf:
wenn Sie den Router an Ihren LAN-Hub anschließen (Skizze
oben),
wenn Sie den Router nicht an ein LAN anschließen, sondern di-
rekt mit der Netzwerkkarte Ihres PC verbinden (Einzelplatzsy-
stem).
Verbinden Sie die serielle Schnittstelle Ihres PC
COM2) mit der seriellen Schnittstelle des Routers (3). Verwenden
Sie dazu das mitgelieferte serielle Kabel.
Verbinden Sie den Router mit Ihrem LAN oder mit der Netzwerkkarte
Ihres PC (Einzelplatzsystem). Verwenden Sie dazu das mitgelieferte
ISDN-Kabel (RJ-45) an der 10BaseT-Schnittstelle (5).
Schließen Sie Ihre analogen Telefone an die Ports (7) und (8) an.
Verbinden Sie die S -Schnittstelle des Routers (4) mit dem zweiten
0
mitgelieferten ISDN-Kabel (RJ-45) mit Ihrer ISDN-Dose.
Schließen Sie den Router (2) mit dem mitgelieferten Netzadapter an
eine Steckdose an. Schalten Sie den Router mit dem Powerschalter
(1) ein.
2 Konfiguration vorbereiten
Routereinstellungen
Bevor Sie die eigentliche Konfiguration Ihres Routers vornehmen, müs-
sen Sie einige Daten über Ihren ISDN-Anschluß und Ihre Netzwerkum-
gebung wissen. Tragen Sie in den folgenden Tabellen Ihre eigenen
Werte ein, um diese bei der Konfiguration schnell zu finden. Beispiele
ISDN
sind angegeben.
ISDN-Rufnummern: Die Rufnummern Ihres ISDN-Anschlusses.
IP-Adresse und Netzmaske des Routers erhalten Sie bei einem be-
stehenden Netzwerk von Ihren System-Administrator. Falls Sie ein
neues Netzwerk einrichten, können Sie einfach die Beispielwerte
übernehmen.
Zugangsdaten
2
ISDN-Rufnummern
IP-Adresse des Routers
8
Netzmaske des Routers
Internetzugang
Für den Internet-Zugang über Ihren Internet Service Provider (ISP), z. B.
T-Online, benötigen Sie Zugangsdaten, die Sie von Ihrem ISP erhalten
(die Bezeichnungen können bei unterschiedlichen ISPs variieren).
Zugangsdaten
Providername
Einwahlnummer
Anschlußkennung
Paßwort
Einige ISP brauchen zusätzliche Informationen, wie z. B. T-Online die T-
Online-Nummer und Mitbenutzerkennung.
Firmennetzanbindung (LAN-LAN Kopplung)
(COM1 oder
Für die Anbindung an eine Firmenzentrale oder einen anderen beliebi-
gen WAN-Partner müssen Sie einige Daten der Gegenstelle wissen:
Zugangsdaten
Partnername
Einwahlnummer
Lokaler Name
Paßwort
Netzadresse(n) des Partners
Netzmaske(n) des Partners
Beispielswert Ihr Wert
10, 11, 12
192.168.1.254
255.255.255.0
Beispielswert Ihr Wert
GoInternet
1234567
MyName
TopSecret
Beispielswert Ihr Wert
BigBoss
0911987654321
LittleIndian
Secret
10.1.1.0
255.255.255.0
