BinTec X3200 Kurzanleitung

Kurzanleitung
X3200 ist ein voll ausgestatteter High Speed Internet Access Router so-
wohl für Einzelarbeitsplätze als auch für kleine Unternehmen.
Mit dem Configuration Wizard, der sich auf Ihrer BinTec Companion CD
befindet, bietet Ihnen BinTec Communications AG eine komfortable
Möglichkeit, X3200 schnell und einfach in Betrieb zu nehmen. Sie kön-
nen über die serielle Schnittstelle Ihres Windows-PC eine Grundkonfigu-
ration erstellen, die alle wichtigen Einstellungen des Routers, den
Zugang zum Internet über einen Internet Service Provider (ISP) sowie
die Verbindung zu einem WAN-Partner (z. B. Firmenzentrale) beinhal-
tet. Tiefgehende Netzwerkkenntnisse sind dabei nicht erforderlich, denn
der Configuration Wizard führt Sie Schritt für Schritt durch die Konfigu-
ration. Ein detailliertes Online-Hilfe-System, auf das Sie zu jedem Zeit-
punkt der Konfiguration zugreifen können, und die graphische
Unterstützung mit aussagekräftigen Darstellungen geben Ihnen zusätz-
lich Hilfestellung.
Der Configuration Wizard ist eine von mehreren Möglichkeiten, Ihren
Router zu konfigurieren. Der Zugang zum Router erfolgt dabei über die
serielle Schnittstelle. Weitere Zugangsmöglichkeiten finden Sie in Ihrem
Handbuch beschrieben. Damit können Sie auch die Feinabstimmung Ih-
rer Konfiguration vornehmen.
Folgende Systemvoraussetzungen sind notwendig:
Windows 95, 98 oder Windows NT 4.0 bzw. Windows 2000
Installierte Netzwerkkarte (Ethernet)
Installiertes Microsoft-TCP/IP-Protokoll (siehe Abschnitt 2 "TCP/IP-
Protokoll prüfen und installieren")
High Color Monitor (mehr als 256 Farben) für die korrekte Darstel-
lung der Grafiken
Diese Kurzanleitung zeigt Ihnen Schritt für Schritt den Weg zu einer Ba-
siskonfiguration des Router-Teils von X3200. Viel Spaß mit Ihrem neuen
Produkt!
Version 1.0
Dokument #70010Q, Juni 2001

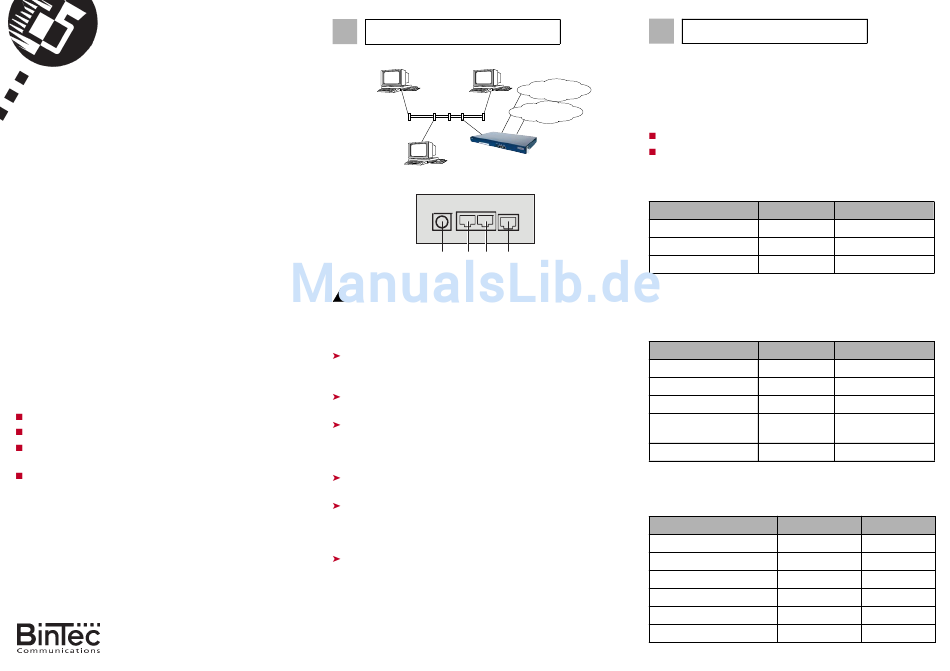

1 Aufstellen und Anschließen
Sie können Ihren Router in ein lokales Netzwerk (LAN) integrieren:
X3200
Die Anschlüsse Ihres Routers befinden sich auf der Gerätevorderseite:
Gehen Sie beim Anschließen in der folgenden Reihenfolge vor:
Achtung! Bei falscher Verkabelung der ISDN- und LAN-Schnittstel-
!
len kann es zum Defekt Ihres Routers kommen! Verbinden Sie im-
mer nur die LAN-Schnittstelle des Routers mit der LAN-Schnittstelle
des Rechners/Hubs und die ISDN-Schnittstelle des Routers mit dem
ISDN-Anschluß.
Verbinden Sie die serielle Schnittstelle Ihres PCs (COM1 oder
COM2) mit der seriellen Schnittstelle des Routers (1). Verwenden
Sie dazu das mitgelieferte serielle (graue) Kabel.
LAN: Verbinden Sie die LAN-Schnittstelle Ihres Routers (3) über das
mitgelieferte rote LAN-Kabel mit Ihrem LAN.
Einzelplatzsystem: Verbinden Sie die LAN-Schnittstelle Ihres Rou-
ters (3) mit der Netzwerkkarte Ihres PCs. Verwenden Sie dazu das
mitgelieferte rote LAN-Kabel zusammen mit dem Adapterkabel.
Stecken Sie beide Kabel aneinander.
Verbinden Sie die ISDN-Schnittstelle (2) des Routers mit dem mit-
gelieferten schwarzen ISDN-Kabel mit Ihrer ISDN-Dose.
Verbinden Sie die mit xDSL gekennzeichnete Schnittstelle (4) des
Routers mit der 10Base-T-Schnittstelle des xDSL-Modems. Ver-
wenden Sie dazu ausschließlich das von Ihrem Provider zur Verfü-
gung gestellte Kabel.
Schließen Sie den Router mit dem mitgelieferten Kaltgerätekabel an
eine Steckdose an.
DSL
LAN
ISDN
Console ISDN LAN xDSL
100Mbit/s 10Mbit/s
1 2 3 4
2 Konfiguration vorbereiten
Routereinstellungen
Bevor Sie die eigentliche Konfiguration Ihres Routers vornehmen, müs-
sen Sie einige Daten über Ihren ISDN- bzw. xDSL-Anschluß und Ihre
Netzwerkumgebung wissen. Tragen Sie in den folgenden Tabellen Ihre
eigenen Werte ein, um diese bei der Konfiguration schnell zu finden. Bei-
spiele sind angegeben.
ISDN-Rufnummern: Die Rufnummern Ihres ISDN-Anschlusses.
IP-Adresse und Netzmaske des Routers erhalten Sie bei einem be-
stehenden Netzwerk von Ihrem Systemadministrator. Falls Sie ein
neues Netzwerk einrichten, können Sie einfach die Beispielwerte
übernehmen.
Zugangsdaten Beispielwert
ISDN-Rufnummern 10, 11, 12
IP-Adresse des Routers 192.168.1.254
Netzmaske des Routers 255.255.255.0
High-Speed-Internet-Zugang
Einen High-Speed-Internet-Zugang können Sie zur Zeit in Deutschland
nur über bestimmte Internet-Service-Provider (ISP) einrichten. Sie benö-
tigen Zugangsdaten zum Internet, die Sie vom ISP erhalten.
Zugangsdaten Beispielwert
Providername T-Online
Anschlußkennung MyName
ggf. T-Online-Nummer 1234567
ggf. Mitbenutzer-
0001
kennung
Paßwort TopSecret
Firmennetzanbindung (LAN-LAN-Kopplung)
Für die Anbindung an eine Firmenzentrale oder einen anderen beliebi-
gen WAN-Partner müssen Sie einige Daten der Gegenstelle kennen:
Zugangsdaten Beispielwert
Partnername BigBoss
Einwahlnummer 0911987654321
Lokaler Name LittleIndian
Paßwort Secret
Netzadresse(n) des Partners 10.1.1.0
Netzmaske(n) des Partners 255.255.255.0
Ihr Wert
Ihr Wert
Ihr Wert
