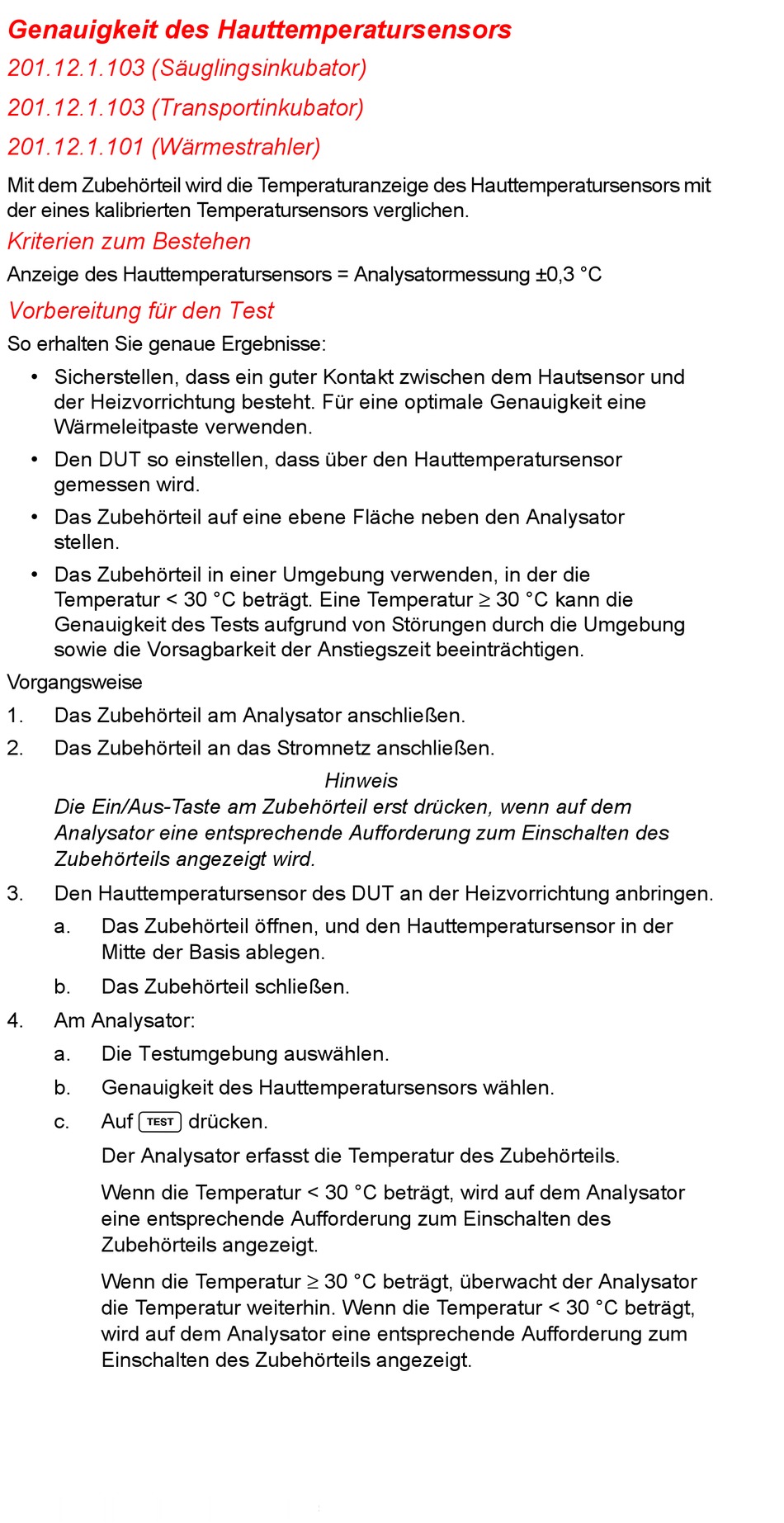

Genauigkeit des Hauttemperatursensors
201.12.1.103 (Säuglingsinkubator)
201.12.1.103 (Transportinkubator)
201.12.1.101 (Wärmestrahler)
Mit dem Zubehörteil wird die Temperaturanzeige des Hauttemperatursensors mit
der eines kalibrierten Temperatursensors verglichen.
Kriterien zum Bestehen
Anzeige des Hauttemperatursensors = Analysatormessung ±0,3 °C
Vorbereitung für den Test
So erhalten Sie genaue Ergebnisse:
• Sicherstellen, dass ein guter Kontakt zwischen dem Hautsensor und
der Heizvorrichtung besteht. Für eine optimale Genauigkeit eine
Wärmeleitpaste verwenden.
• Den DUT so einstellen, dass über den Hauttemperatursensor
gemessen wird.
• Das Zubehörteil auf eine ebene Fläche neben den Analysator
stellen.
• Das Zubehörteil in einer Umgebung verwenden, in der die
Temperatur < 30 °C beträgt. Eine Temperatur ≥ 30 °C kann die
Genauigkeit des Tests aufgrund von Störungen durch die Umgebung
sowie die Vorsagbarkeit der Anstiegszeit beeinträchtigen.
Vorgangsweise
1.
Das Zubehörteil am Analysator anschließen.
2.
Das Zubehörteil an das Stromnetz anschließen.
Die Ein/Aus-Taste am Zubehörteil erst drücken, wenn auf dem
Analysator eine entsprechende Aufforderung zum Einschalten des
Zubehörteils angezeigt wird.
3.
Den Hauttemperatursensor des DUT an der Heizvorrichtung anbringen.
a.
Das Zubehörteil öffnen, und den Hauttemperatursensor in der
Mitte der Basis ablegen.
b.
Das Zubehörteil schließen.
4.
Am Analysator:
a.
Die Testumgebung auswählen.
b.
Genauigkeit des Hauttemperatursensors wählen.
c.
Auf drücken.
Der Analysator erfasst die Temperatur des Zubehörteils.
Wenn die Temperatur < 30 °C beträgt, wird auf dem Analysator
eine entsprechende Aufforderung zum Einschalten des
Zubehörteils angezeigt.
Wenn die Temperatur ≥ 30 °C beträgt, überwacht der Analysator
die Temperatur weiterhin. Wenn die Temperatur < 30 °C beträgt,
wird auf dem Analysator eine entsprechende Aufforderung zum
Einschalten des Zubehörteils angezeigt.
Hinweis
