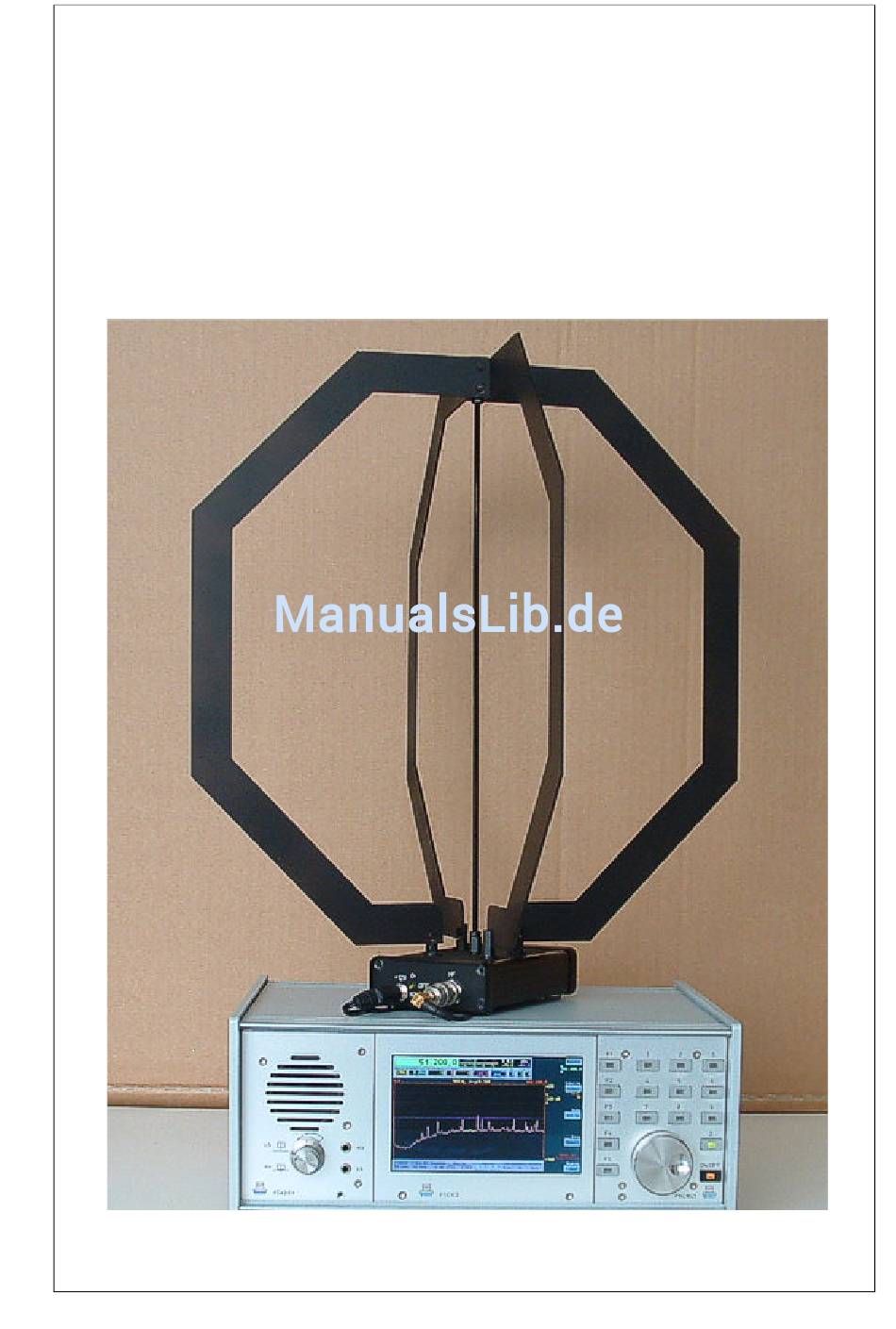

- Seite 1 Technische Daten und Bedienungsanleitung der Antenne RLA4 Ausgabe: 1.1 Erstellt: 20.02.2018 Konstruktion & Musterbau Burkhard Reuter Ziegelstraße 54 06862 Dessau-Roßlau...
-
Seite 2: Technische Daten
Innenraumeinsatz, bedingter Außeneinsatz Konformität: CE nach DIN EN 55013, EN 55020, EN 60065 RoHS- / WEEE-Richtlinie, ear-Reg-Nr. 27676700 Änderungen im Zuge der technischen Weiterentwicklung vorbehalten! K & M Burkhard Reuter AUSGABE DATUM NAME Seite RLA4 27/03/18 B. Reuter... -
Seite 3: Sicherheitshinweise
Tücher! Verwenden sie bei hartnäckigen Verschmutzungen niemals Lösungsmittel, sondern höchstens eine geringe Befeuchtung des Putzlappens mit destilliertem Wasser! Achten sie darauf, dass niemals Feuchtigkeit in das Gerät eindringt! K & M Burkhard Reuter AUSGABE DATUM NAME Seite RLA4 27/03/18 B. Reuter... - Seite 4 Bedienungsanleitung Die RLA4 ist eine kleine Ring- (Loop-) Empfangs-Antenne zur Verwendung in Innenräumen oder bei portablen Außeneinsätzen. Sie arbeitet breitbandig als unabgestimmte Aktivantenne mit integriertem Verstärker. Die Speisung ist über das HF-Kabel oder durch eine DC-Buchse direkt am Verstärker möglich.
- Seite 5 Die bisherige Beschreibung bezieht sich auf die Speisung der Antenne direkt am Gehäuse mit 12 V Gleichspannung. Die RLA4 kann aber auch über das HF-Kabel mit Betriebsspannung versorgt werden (Fernspeisung). Dann sollte die lokale Versorgung über die DC-Buchse entfernt werden. Der Schalter ist nun nicht mehr aktiv und leuchtet nicht, auch wenn die Antenne Strom über die Fernspeisung aufnimmt!
- Seite 6 Bei Fernspeisung sind verschiedene Steuerungsmöglichkeiten der Antenne vorhanden: • Speisung mit > 8 V (zulässiges Maximum beachten!): Die RLA4 arbeitet im Loopbetrieb. • Speisung mit <= 8V (erforderliches Minimum beachten!): Die RLA4 arbeitet im Whipbetrieb. • Speisung mit 6 V und Aufmodulation eines RS-232 Signals mit Aktiv-Pegel von min. 7 V und maximal 8 V: Steuerung der RLA4 in allen möglichen Betriebsmodi.
