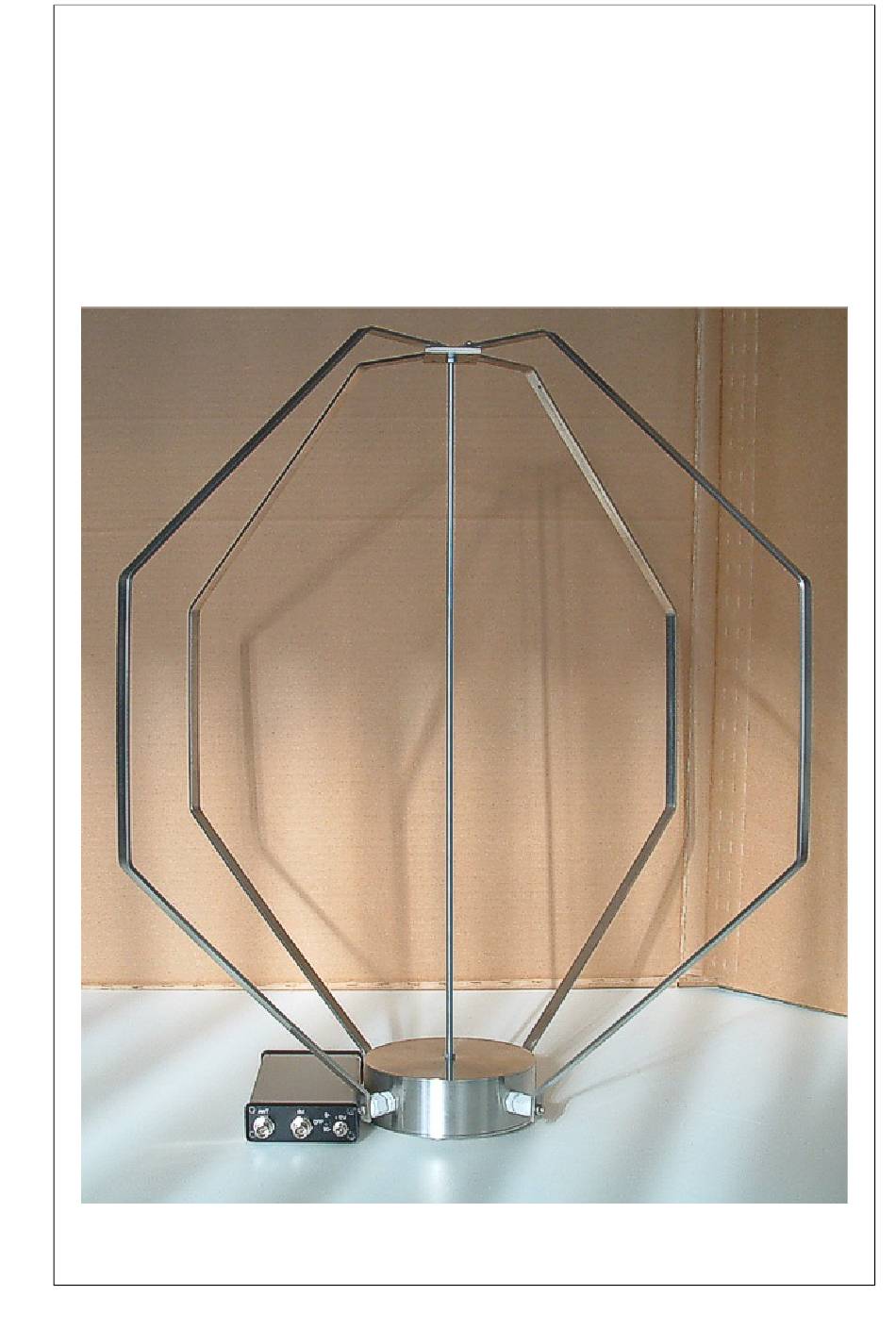

- Seite 1 Technische Daten und Bedienungsanleitung der Antenne RLA3B und Steuergerät für RLA3 Ausgabe: 1.2 Erstellt: 06.10.2014 Konstruktion & Musterbau Burkhard Reuter Ziegelstraße 54 06862 Dessau-Roßlau...
-
Seite 2: Technische Daten
0 ... +50 °C Umgebungstemperatur, <=90 % rel. Luftfeuchte nicht kondensierend, Innenraumeinsatz Konformität: CE nach DIN EN 55013, EN 55020, EN 60065 RoHS- / WEEE-Richtlinie, ear-Reg-Nr. 27676700 Änderungen im Zuge der technischen Weiterentwicklung vorbehalten! K & M Burkhard Reuter AUSGABE DATUM NAME Seite RLA3B 09/06/15 B. Reuter... -
Seite 3: Sicherheitshinweise
Möchten sie das Gerät aufgrund von Schäden oder Nichtgebrauchbarkeit entsorgen, senden sie es an den Lieferanten zurück oder geben sie es bei Ihrer örtlichen Altgerätesammelstelle ab. Entsorgen sie das Gerät niemals anderweitig, beispielsweise über den Hausmüll! K & M Burkhard Reuter AUSGABE DATUM NAME Seite RLA3B 09/06/15 B. Reuter... - Seite 4 Bedienungsanleitung Die RLA3B ist eine Doppel- (Kreuz-) Ring- (Loop-) Antenne zum Aufbau im Freien. Sie arbeitet breitbandig als unabgestimmte Aktivantenne mit integriertem Verstärker. Die Speisung erfolgt über das HF-Kabel. Die beiden Loops bestehen aus 4 abgewinkelten Edelstahlprofilen zur symmetrischen Aussteuerung zweier differentieller Stromverstärker mit niederohmigem Eingang.
- Seite 5 Regler nicht genug oder zuweit verstellt. Montage der Antenne RLA3B Die RLA3B wird mit demontierten Antennenelementen geliefert. Diese müssen zum Aufbau der Komplettantenne laut Bild auf Seite 1 zunächst angeschraubt werden. Das kann am einfachsten geschehen, wenn die Antenne zuvor bereits an den Mast montiert wurde (was ohne die Elemente sehr bequem geht).
- Seite 6 Somit stösst dieses gegen die Zange und kann sich nicht verschieben. Folgendes Bild zeigt die befestigten Elemente. Am Knotenblech angeschraubte Empfangselemente Kontern sie die Schrauben nach dem Festziehen mit einer Mutter auf der Unterseite des Knotenblechs. 3 Schrauben am Knotenblech gekontert K & M Burkhard Reuter AUSGABE DATUM NAME Seite RLA3B 09/06/15 B. Reuter...
- Seite 7 Befestigung der HF-Ableitung und der Antenne Die RLA3B verfügt über einen HF-Anschluss nach TNC-Norm („BNC mit Gewinde“). Zur Antenne wird ein Koaxialkabel mit entsprechendem Stecker geliefert. Stecken sie den Stecker auf die am Bodenblech / Haltewinkel heraus ragende Anschlussbuchse und drehen sie die Überwurfmutter fest. Vor dem Festziehen drücken sie die Schutzhülle soweit wie möglich über den Stecker in Richtung Antenne.
- Seite 8 Störunterdrückung in einer Empfangsrichtung (einer Schleife, z. B. 0°) am sinnvollsten. Nutzen Sie diese Schaltstufe hauptsächlich und schalten Sie nur auf die anderen Stufen um, wenn das zu empfangende Signal aufgrund der Richtwirkung zu stark gedämpft wird. K & M Burkhard Reuter AUSGABE DATUM NAME Seite RLA3B 09/06/15 B. Reuter...
