Inhaltszusammenfassung für Daikin 4P359542-1S

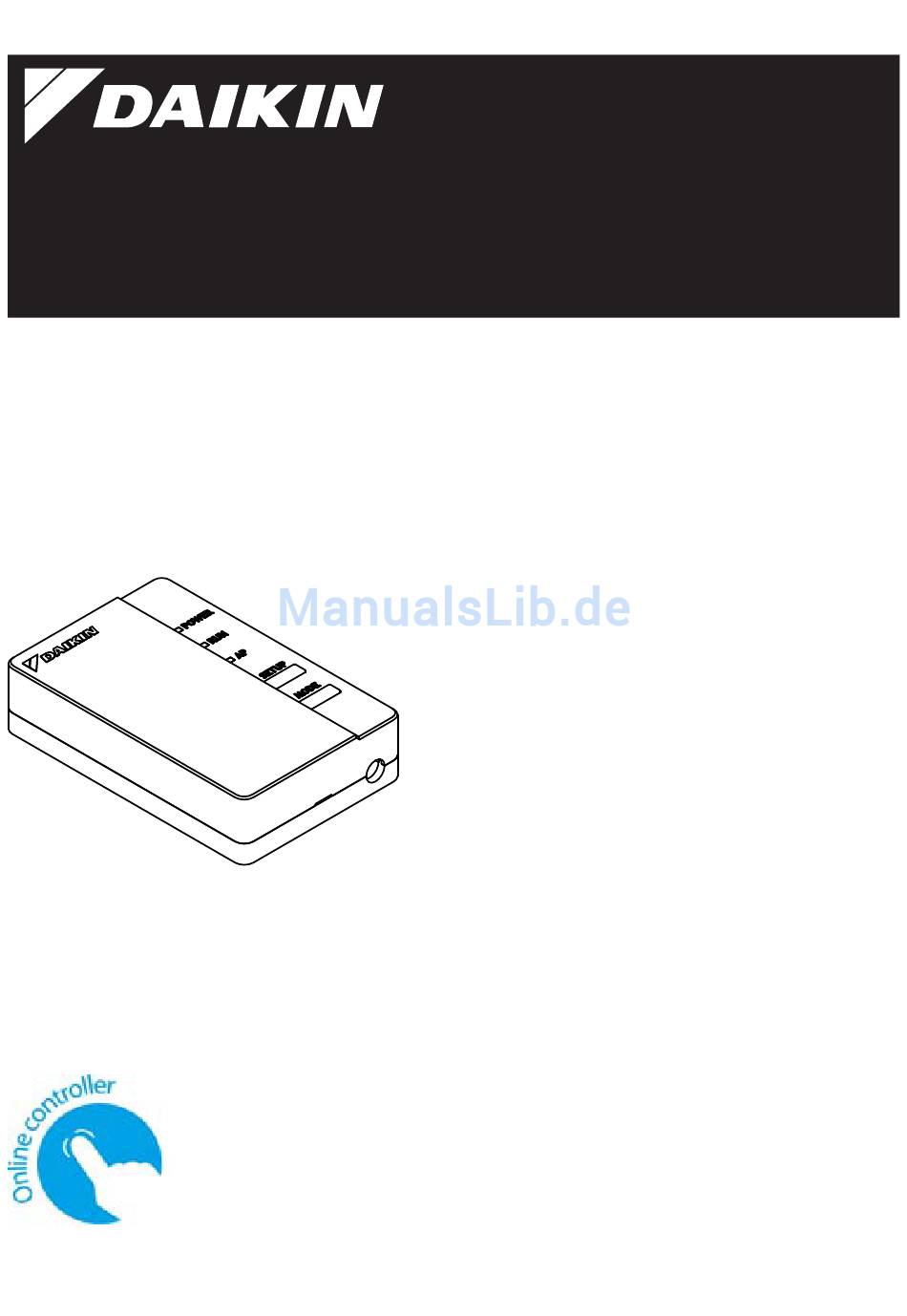

- Seite 1 4P359542-1S Installationsanleitung WLAN-Verbindungsadapter <BRP069A41>...
- Seite 3 Version dieses Handbuchs fi nden Sie auf der oben genannten Startseite. Hiermit erklärt die Daikin Industries Czech Republic s.r.o., dass der Funkgerättyp BRP069A41 der Richtlinie 2014/53/EU entspricht. Zubehör Überprüfen Sie, ob das folgende Zubehör im Lieferumfang vorhanden ist.
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Nachfolgend ist die Bedeutung der in dieser Dokumentation verwendeten Symbole erläutert. Händigen Sie dem Kunden diese Installationsanleitung nach Abschluss der Installation aus. Um einen Testlauf des Klimageräts durchzuführen, gehen Sie gemäß den Anweisungen in der Installationsanleitung des Klimageräts vor. Der Schutz von mit diesem Symbol markierten Geräten wird durch eine doppelte Isolierung gewährleistet und erfordert keine Sicherheitsverbindung zur elektrischen Erde. - Seite 5 Sicherheitshinweise Warnung Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann. Vorsichtsmaßnahmen im Betrieb: Unterlassen Sie jegliches Zerlegen, Umbauen oder Reparieren des Gerätes. (Die Nichtbeachtung kann zu einem Brand, Stromschlag oder zu Verletzungen führen.) ...
-
Seite 6: Vorsichtsmaßnahmen Bei Der Installation
Sicherheitshinweise Vorsicht Weist auf eine Situation hin, die zu Sachschäden oder Verletzungen führen kann. Vorsichtsmaßnahmen bei der Installation: Nicht installieren, wo entflammbares Gas austreten kann. (Dies kann zu einem Brand führen.) Fassen Sie den Stecker mit den Fingern an, wenn Sie das Verbindungskabel abziehen. -
Seite 7: Vorschriften Zur Entsorgung
Vorschriften zur Entsorgung Ihr Produkt ist mit diesem Symbol gekennzeichnet. Dieses Symbol bedeutet, dass elektrische und elektronische Produkte nicht mit unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf keinen Fall selber, das System zu demontieren. Die Demontage des Produkts und weiteren Teilen muss von einem qualifi... - Seite 8 Hauptkomponenten Basisparameter: Frequenzbereich: 2400 MHz–2483.5 MHz Radioprotokoll: IEEE 802.11b/g/n RF-Kanal: 1–13 Ausgangsleistung: 0 dBm~18 dBm ERP: 17 dBm (11b) / 13 dBm (11g) / 12 dBm (11n) Stromversorgung: DC 14 V / 100 mA RF-Kanal: Funkfrequenzkanal ERP:Effektive Strahlungsleistung Für folgende Innengeräte CTXG50J <TYP A>...
-
Seite 9: Installation
Installation Installations- arbeiten Schließen Sie den WLAN-Verbindungsadapter am Innengerät an. Gefahr ■ BRP069A41 Schalten Sie die Stromversorgung während der Installations- arbeiten immer aus. (Die Berührung der stromführenden Teile kann zu einem Stromschlag führen.) Der Hauptschalter der Installation befindet sich am Außengerät. TYP A Entfernen Sie die obere Frontblende vom Innengerät und öffnen Sie die Klappe. - Seite 10 Installation Installations- arbeiten TYP B Entfernen Sie die Frontblende vom Innengerät und entfernen Sie das Band. Greifen Sie das Verbindungskabel, entfernen Sie dann den Kabelbinder und ziehen Sie den Isolierschlauch vom Verbindungskabel ab. Ausführliche Informationen zum Entfernen der Frontblende fi nden Sie in der Installationsanleitung Ihres Klimageräts.
- Seite 11 Installation Installations- arbeiten Entfernen Sie das Adaptergehäuse (Oberteil). ■ BRP069A41 Setzen Sie einen Schraubendreher in die Einbuchtung zwischen Gehäuseober- und -unterteil, um das Oberteil zu entfernen. (Achten Sie darauf, das Gehäuse nicht zu beschädigen.) Normaler Schraubendreher Adaptergehäuse (Oberteil) Platine des WLAN- Adapter- Verbindungsadapters gehäuse...
- Seite 12 Installation Installations- arbeiten Schließen Sie das Verbindungskabel am Produkt an. ■ BRP069A41 Schließen Sie den Stecker des Verbindungskabels an (weiß). Befestigen Sie das Verbindungskabel in der Einkerbung im Adaptergehäuse (Unterteil). Verbinden Sie den Stecker mit dem Anschluss derselben Farbe. Anschluss (weiß) Befestigen Sie das Verbindungskabel und stellen Sie sicher, dass keine externen...
- Seite 13 Installation Installations- arbeiten Versetzen Sie das Adaptergehäuse in seinen ursprünglichen Zustand. ■ BRP069A41 Lassen Sie den oberen Teil des Gehäuseoberteils in den Clip oben im Gehäuseunterteil einschnappen und drücken Sie dann auf das Gehäuse- oberteil, um das Gehäuse zu schließen. Clip im oberen Clip im oberen Teil des Adapter-...
- Seite 14 Installation Installations- arbeiten TYP A VORSICHT Schließen Sie diese Klappe, bevor Sie das Gerät in Betrieb nehmen. Beim Einschalten der Stromversorgung des Geräts öffnen sich die Abdeckungen. Wenn die Klappe nicht geschlossen ist, treffen die Abdeckungen auf die Klappe, was eine Beschädigung zur Folge haben kann.
- Seite 15 Installation Installations- arbeiten TYP B (Klasse 50-71) • Hängen Sie den WLAN-Adapter im Halter ein (1). • Befestigen Sie den Adapter im Halter, indem Sie ihn nach unten drücken (2). Funktionsprüfung ■ BRP069A41 TYP A Schalten Sie die Stromversorgung ein und warten Sie, bis die Initialisierung abgeschlossen ist (die untere Blende befi...
- Seite 16 Installationsmethode für den Daikin-Online-Controller Für Android-Mobiltelefone Für iPhones (1) Öffnen Sie [Google Play]. (1) Öffnen Sie den [App Store]. (2) Suchen Sie nach [Daikin-Online- (2) Suchen Sie nach [Daikin-Online- Controller]. Controller]. (3) Befolgen Sie für die Installation (3) Befolgen Sie für die Installation...
-
Seite 17: Fehlerdiagnose Und -Behebung
Fehlerdiagnose und -behebung In der folgenden Tabelle finden Sie eine kurze Beschreibung, wie Sie Störungen und Probleme bei der Installation des Produkts oder mit den Verbindungseinstellungen beheben können. Weitere Einzelheiten dazu fi nden Sie in den Häufi g gestellten Fragen auf der Startseite. Wenn dies eintritt Erläuterung und zu überprüfende Punkte... - Seite 18 Fehlerdiagnose und -behebung Wenn dies eintritt Erläuterung und zu überprüfende Punkte → Wenn die AP-LED nicht leuchtet, Beim Versuch, eine direkte Verbindung zum drücken Sie 2 Sekunden lang Adapter herzustellen die Taste "Mode", um in den (AP-Modus), wird Modus "AP" zu wechseln. →...
- Seite 20 4P359542-1S 2017.05...
