4P359542-4R
Installationsanleitung

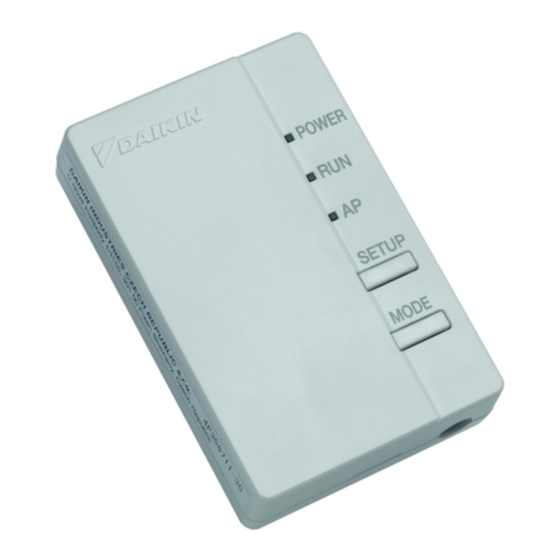

WLAN-Verbindungsadapter
<BRP069A81>

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Daikin 4P359542-4R

  • Seite 1 4P359542-4R Installationsanleitung WLAN-Verbindungsadapter <BRP069A81>...
  • Seite 3 Original-Konformitätserklärung und die neueste Version dieses Handbuchs fi nden Sie auf der oben genannten Startseite.   Hiermit erklärt die Daikin Industries Czech Republic s.r.o., dass der Funkgerättyp BRP069A41 der Richtlinie 2014/53/EU entspricht. Zubehör Überprüfen Sie, ob das folgende Zubehör im Lieferumfang vorhanden ist.
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise   Nachfolgend ist die Bedeutung der in dieser Dokumentation verwende- ten Symbole erläutert. Händigen Sie dem Kunden diese Installationsanleitung nach Abschluss der Installation aus.   Um einen Testlauf des Klimageräts durchzuführen, gehen Sie gemäß den Anweisungen in der Installationsanleitung des Klimageräts vor. Der Schutz von mit diesem Symbol markierten Geräten wird durch eine doppelte Isolierung gewährleistet und erfordert keine Sicherheitsverbindung zur elektrischen Erde.
  • Seite 5 Sicherheitshinweise Weist auf eine Situation hin, Warnung die zum Tod oder schweren Verletzungen führen kann. Vorsichtsmaßnahmen im Betrieb:   Unterlassen Sie jegliches Zerlegen, Umbauen oder Reparieren des Gerätes. (Die Nichtbeachtung kann zu einem Brand, Stromschlag oder zu Verletzungen führen.) ...
  • Seite 6: Vorsichtsmaßnahmen Bei Der Installation

    Sicherheitshinweise Weist auf eine Situation hin, die zu Achtung Sachschäden oder Verletzungen führen kann. Vorsichtsmaßnahmen bei der Installation:   Nicht installieren, wo entflammbares Gas austreten kann. (Dies kann zu einem Brand führen.)   Fassen Sie den Stecker mit den Fingern an, wenn Sie das Verbindungskabel abziehen.
  • Seite 7: Entsorgungsvorschriften

    Entsorgungsvorschriften   Ihr Produkt ist mit diesem Symbol gekennzeichnet. Dieses Symbol bedeutet, dass elektrische und elektronische Produkte nicht mit unsortiertem Hausmüll entsorgt werden dürfen.   Versuchen Sie auf keinen Fall selber, das System zu demontieren. Die Demontage des Produkts und weiteren Teilen muss von einem qualifi...
  • Seite 8 Hauptkomponenten Basisparameter: Frequenzbereich: 2400 MHz–2483,5 MHz Radioprotokoll: IEEE 802.11b/g/n RF-Kanal: 1–11 Ausgangsleistung: 0 dBm~18 dBm ERP: 17 dBm (11b) / 13 dBm (11g) / 12 dBm (11n) Spannungsversorgung: DC 14 V / 16 V /100 mA RF-Kanal: Funkfrequenzkanal ERP: Eff ektive Strahlungsleistung FBA*A, FDXM*F, FNA*A, FDA*A Das Innengerät kann von der Abbildung abweichen.
  • Seite 9: Installation

    Installation Schalten Sie die Stromversorgung während der Installationsarbeiten immer aus. (Die Berührung der Warnung stromführenden Teile kann zu einem Stromschlag führen.) Der Hauptschalter der Installation befindet sich am Außengerät. Auswählen eines Anbringungsortes   Der WLAN-Adapter muss an einem Ort aufgestellt werden, an dem folgende Bedingungen gelten: ...
  • Seite 10: Anschlussdiagramm

    Installation Anschlussdiagramm Ausführliche Informationen zur Installation des WLAN-Adapters an Ihrem Modell fi nden Sie auf http://www.onlinecontroller.daikineurope.com. Deutsch 8...
  • Seite 11 Installation Installations- arbeiten Installation des Kabelsatzes am WLAN-Adapter Entfernen Sie das Adaptergehäuse (Oberteil). Setzen Sie einen Schraubendreher in die Einbuchtung zwischen Gehäuseober- und -unterteil, um das Oberteil zu entfernen. (Achten Sie darauf, das Gehäuse nicht zu beschädigen.) Normaler Schraubendreher Adaptergehäuse (Oberteil) Adaptergehäuse Platine des WLAN-...
  • Seite 12 Installation Installations- arbeiten Schließen Sie das Verbindungskabel am Produkt an. Schließen Sie den Stecker des Verbindungskabels an (weiß).   Befestigen Sie das Verbindungskabel in der Einkerbung im Adaptergehäuse (Unterteil).   Fixieren Sie den WLAN-Adapter mit Schrauben an der Wand, bevor Sie das Oberteil des WLAN-Adapters anbringen.
  • Seite 13 Installation Installations- arbeiten Versetzen Sie das Adaptergehäuse in seinen ursprünglichen Zustand. Lassen Sie den oberen Teil des Gehäuseoberteils in den Clip oben im Gehäuseunterteil einschnappen und drücken Sie dann auf das Gehäuseoberteil, um das Clip im oberen Clip im oberen Teil des Adapter- Teil des Adapter- Gehäuse zu schließen.
  • Seite 14 Installation Installations- arbeiten Funktionsprüfung Schalten Sie die Stromversorgung an und überprüfen Sie, dass die LED [POWER] für das Produkt leuchtet.   Bringen Sie vor dem Einschalten der Stromzufuhr immer das (obere) Adaptergehäuse an. Deutsch 12...
  • Seite 15 (Unterstütztes Betriebssystem: Android 2.3.3 oder später; iOS 5.0 oder später.) □ Internetverbindung und Kommunikationsgerät (Modem/Router oder ein ähnliches Gerät) □ WLAN-Zugriffspunkt □ [Daikin Online-Controller] (kostenlos) Installationsmethode für den Daikin-Online-Controller Für Android-Mobiltelefone Für iPhones (1) Öffnen Sie [Google Play]. (1) Öffnen Sie den [App Store].
  • Seite 16: Fehlerdiagnose Und -Behebung

    Fehlerdiagnose und -behebung In der folgenden Tabelle finden Sie eine kurze Beschreibung, wie Sie Störungen und Probleme bei der Installation des Produkts oder mit den Verbindungseinstellungen beheben können. Weitere Einzelheiten dazu fi nden Sie in den Häufi g gestellten Fragen auf der Startseite.
  • Seite 17 Fehlerdiagnose und -behebung Wenn dies eintritt Erläuterung und zu überprüfende Punkte Beim Versuch, eine → Wenn die AP-LED nicht leuchtet, direkte Verbindung zum drücken Sie 2 Sekunden lang die Adapter herzustellen Taste "Mode", um in den Modus (AP-Modus), wird "AP" zu wechseln. der WLAN-Adapter →...
  • Seite 20 4P359542-4R 2017.07...
