A
B

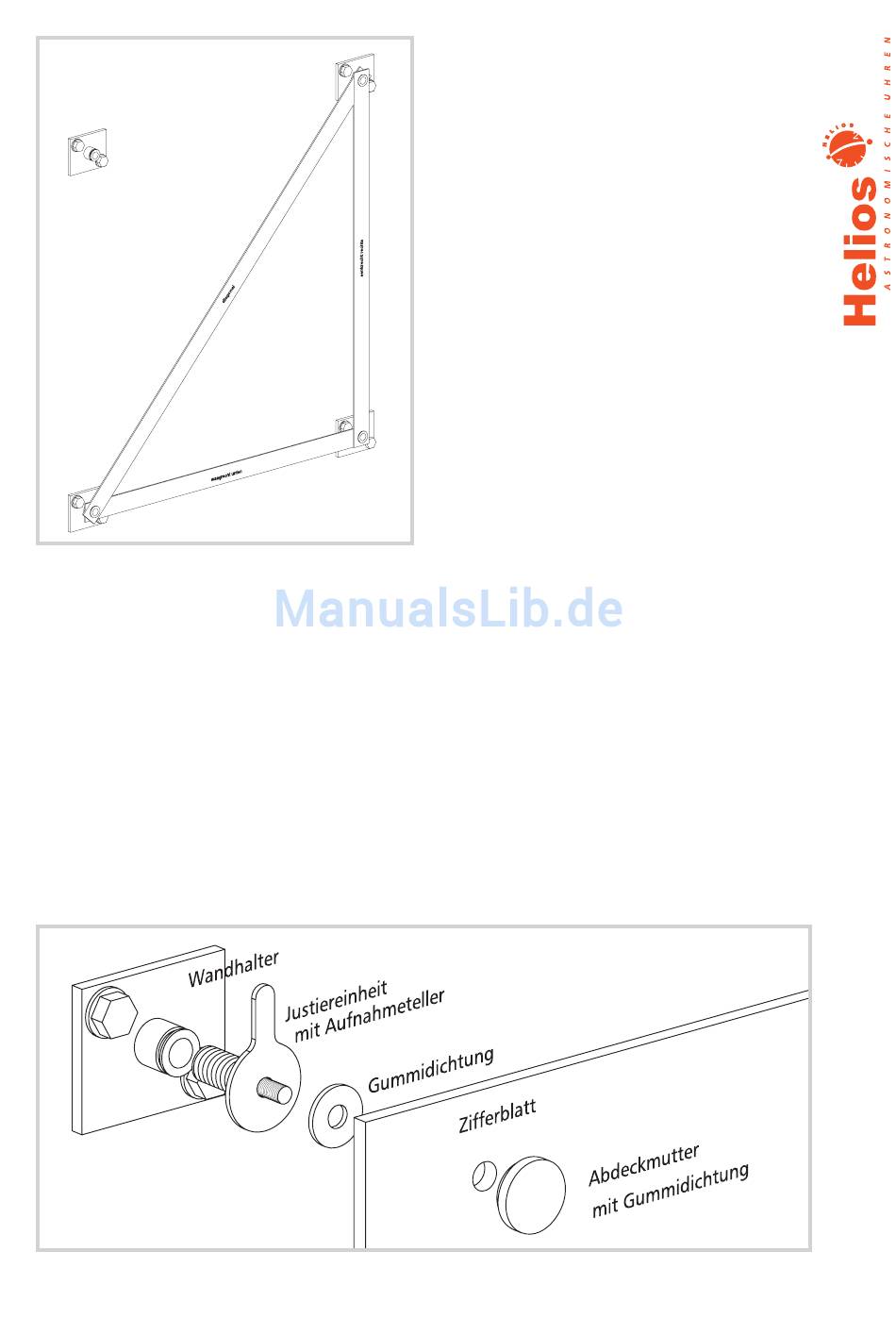

Bild 5: Montage Wandhalter D
Wandhalter die richtige Distanz und wird nun mit
einer Wasserwaage senkrecht ausgerichtet (Bild 3).
Sie markieren die Bohrlöcher und befestigen den
Wandhalter B. Bitte kontrollieren Sie vor dem endgül-
tigen Anziehen der Schraube, ob der Montagestab
senkrecht ausgerichtet ist.
Für die Montage des Wandhalters C wird dieser
mit dem Montagestab „waagrecht oben" mit dem
Wandhalter A und mit dem Montagestab „diagonal"
mit dem Wandhalter B verbunden (Bild 4). Dazu müs-
sen Sie an den bereits montierten Wandhaltern die
Gummiringe entfernen und nach dem Aufstecken der
Stäbe wieder aufsetzen. Wandhalter C sitzt jetzt an
der richtigen Stelle und kann befestigt werden.
Wandhalter D wird im gleichen Verfahren montiert,
wie in Bild 5 zu sehen ist.
Bild 6: Montage des Zifferblatts
Nehmen Sie alle Montagestäbe wieder ab, sie werden
nicht mehr benötigt.
C
Die mitgelieferten Justiereinheiten (Bild 6) beste-
hen aus zwei Schrauben mit Linksgewinde (au-
ßen) und Rechtsgewinde (innen). Drehen Sie nun
die Justiereinheiten in die Aufnahmebolzen der
Wandhalter (Linksgewinde!). Dann drehen Sie auch
den Aufnahmeteller mit dem Zapfen ganz hinein
(Rechtsgewinde!). Setzen Sie die Gummidichtungen
auf. Nun ist alles für die Montage des Zifferblatts vor-
bereitet.
Montage des Zifferblatts
Schrauben Sie zuerst den Schattenstab bis zum
Anschlag in die Schattenwerferkugel im oberen Teil
des Zifferblatts. Der Schattenstab sitzt dann in der
richtigen Position, die von uns justiert wurde. Bitte
lösen Sie auf keinen Fall die Schrauben rund um die
D
Kugel.
Nun können Sie das Zifferblatt am Besten mit Hilfe
einer zweiten Person montieren. Führen Sie das
Zifferblatt mit den Bohrungen auf die Justiereinheiten,
so dass sich die herausstehenden Schrauben in der
Mitte der Bohrung befinden. Nun schrauben Sie die
oberen beiden Abdeckmuttern (A und C in Bild 7)
auf. Der Aufnahmeteller sollte sich dabei nicht mit-
drehen; halten Sie den Teller gegebenenfalls an den
dafür vorgesehenen Zapfen fest, während Sie die
Abdeckmutter aufschrauben. Kontrollieren Sie nun
mit der auf der Oberkante des Zifferblatts aufgesetz-
ten Wasserwaage, ob das Zifferblatt waagrecht sitzt
und korrigieren Sie die Ausrichtung, falls notwendig.
Ziehen Sie dann die Abdeckmuttern fest an. Unten
schrauben Sie zunächst nur die Abdeckmutter B auf
der linken Seite auf.
Justierung der Sonnenuhr
Das Zifferblatt wird zuerst senkrecht ausgerichtet.
Dies geschieht mit den Justierschrauben oben und un-
ten auf der linken Seite. Setzen Sie die Wasserwaage
auf die Glasscheibe und drehen Sie die obere bzw. un-
tere Justierschraube an den Wandhaltern A bzw. B mit
dem beiliegenden Gabelschlüssel, bis das Zifferblatt
[3]
