Wann wird M/S Technik eingesetzt ?
Immer, wenn Mono-Kompatibilität eine wichtige Rolle spielt und bei
Schallquellen, die ihre Klangcharakteristik im Raumklang entwickeln. So
zum Beispiel:
• Orchester und Chor
• Overheads beim Schlagzeug
• Backup Gesang und Gruppen mit akustischen Instrumenten
• Solo-Instrumente und Gesang in akustisch guten Räumen
• Rundfunk
• Filmton und Geräusche
• TV- und Video-Produktion (Anpassung von Bild und Stereo-Breite des
Tons)
Die Korrelationsgradanzeige des P2
die Phasen-Information der beiden Ausgänge und zeigt über die Anzei-
ge die Phasentreue des Stereo Signals an (siehe Bilder).
Die Korrelationsgradanzeige hilft Ihnen bereits bei der Positionierung
der Mikrofone um unerwünschte Phasenprobleme wie den ‚Kammfilter
Effekt' zu vermeiden. Wenn Sie ein gutes Stereo-Bild wünschen, richten
Sie die Mikrofone so aus, dass die LED Kette der Korrelationsanzeige
hauptsächlich den mittleren Bereich (gelber Bereich) anzeigt.
Bei komplexen Schallquellen kann die Korrelationsgradanzeige stellen-
weise etwas hektisch arbeiten. In diesen Fällen kann die Anzeige über
den Phase Meter ON/OFF Schalter deaktiviert werden.
• Die Korrelationsgradanzeige ist nicht zu verwechseln mit einer
Pegelanzeige. Wenn dort die rote LED leuchtet, ist das meistens
gleichbedeutend mit einer Übersteuerung (Verzerrung). Bei der Kor-
relationsanzeige von zwei Signalen ist ein zeitweises Aufleuchten der
roten LEDs ein Indiz für eine gute Stereo-Basis-Breite.
• Mit einer „nur grün" Anzeige sind Sie zwar auf der sicheren Seite,
ein gutes Stereo-Signal erreichen Sie damit aber nicht.
• Die Korrelationsgradanzeige ist für den Einsatz mit einer Stereo-Auf-
stellung der Mikrofone gedacht. Für die Aufnahme mit zwei unab-
hängigen Mikrofone ist die Anzeige nicht aussagekräftig.
• Diese Anzeige ist ein gutes Hilfsmittel zum Einrichten der Mikrofone,
die letzte Referenz sollte aber immer Ihre Ohren sein.
P2
analog
analysiert und vergleicht
systems
TRUE
analog
M/S TECHNIK

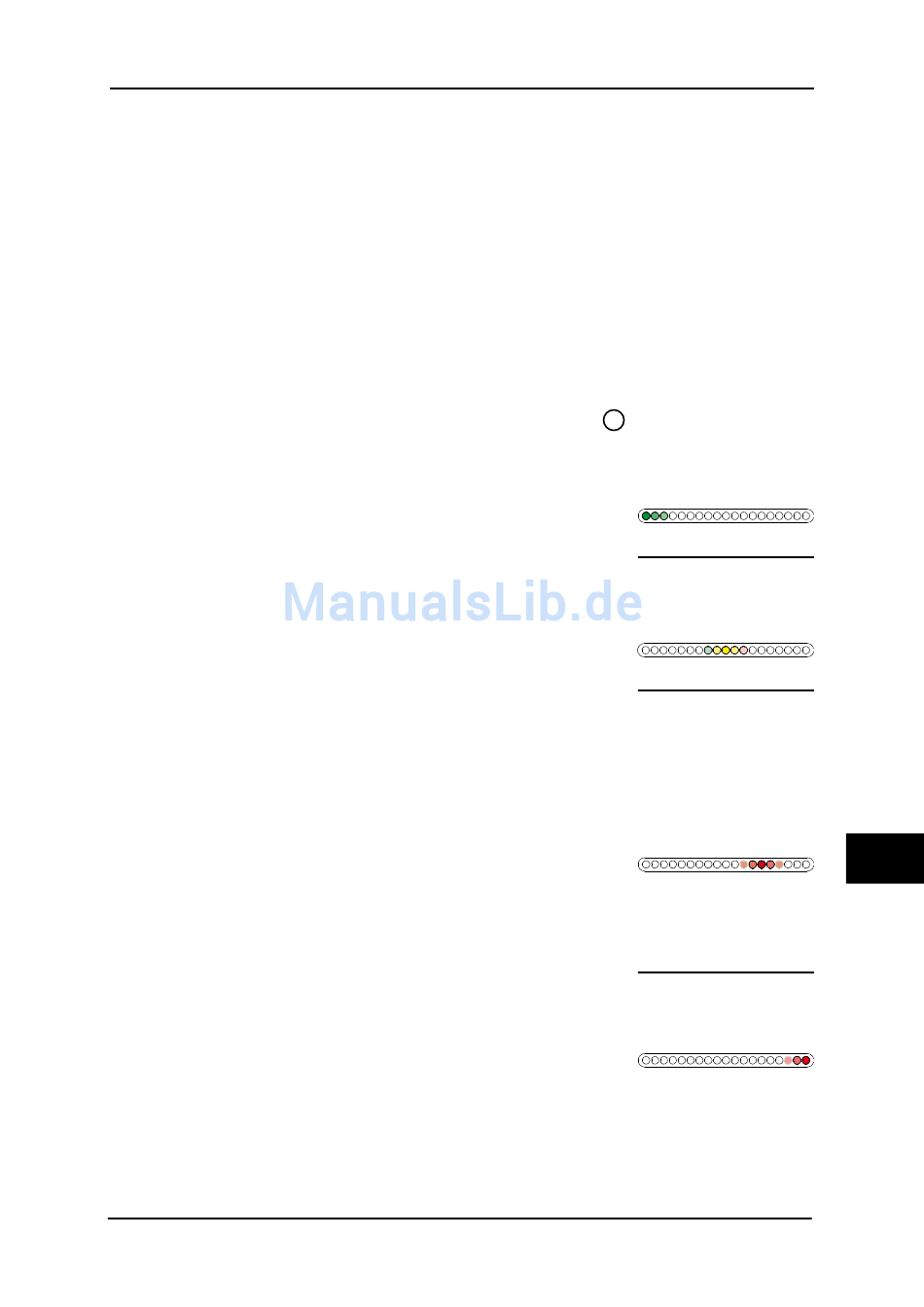

Anzeige beispiele
9
Beide Signale sind pha-
sengleich = mono
STEREO PHASE CORRELATION
0
Hier ein Beispiel für ein
normales Stereo-Signal
STEREO PHASE CORRELATION
0
Beide Kanäle haben große
Unterschiede in der Pha-
senlage und produzieren
ungewollte tonale Vari-
ationen und abfallende
Höhen
STEREO PHASE CORRELATION
0
> justieren Sie die Position
der Mikrofone zueinander.
Beide Kanäle sind zuein-
ander komplett phasen-
STEREO PHASE CORRELATION
0
gedreht.
> Aktivieren Sie für einen
Kanal den "180°" Pha-
senumkehrschalter.
90 180
90 180
D
90 180
90 180
