- Seite 1 Betriebs- und Montageanleitung Türwächter DENI Exit Artikelnummer 2.3100100 Version 001 – Feb. 2018...
-
Seite 2: Technische Daten
Türwächter DENI Exit Technische Daten glasfaserverstärktes Kunststoff-Gehäuse, lichtbeständig und kratzfest • Verschubeinheit aus Metall, korrosionsgeschützt • Batteriebetrieb über handelsübliche 3 AA 1,5 V Batterien (im Lieferumfang enthalten) • Batterielebensdauer 18 Monate (bei einer Alarmauslösung pro Tag bei 3 min Alarmdauer) •... -
Seite 3: Allgemein

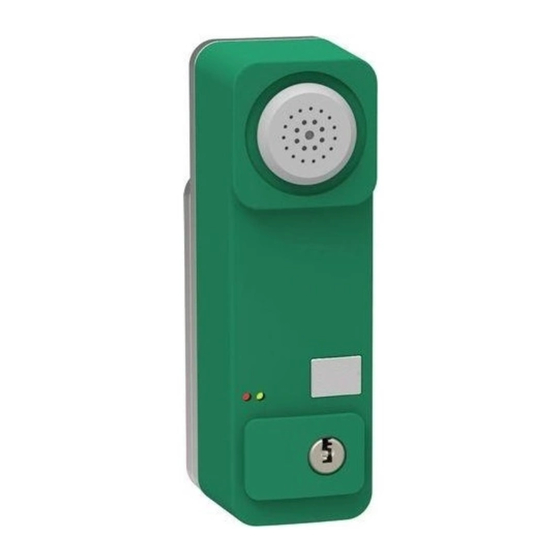

Türwächter DENI Exit Allgemein Schnappnase oben Sirene Batterien (3x) Stützwinkel Batterien Elektronik Plättchen für Zylinderbefes- LED Statusanzege tigung (axiale Sicherung) Kabelschuh Schlüsselschalter Schliess- Schnappnase unten zylinder Schnapphaken Sirene Verschubeinheit Gehäuse Raststift Schlüsselschal- Bodenplatte Seite 3... -
Seite 4: Montage Verschubeinheit
Türwächter DENI Exit Montage Verschubeinheit Mit vier Befestigungsschrauben wird die Verschubeinheit an der Türe oder dem Montagewinkel befestigt • Für die Montage muss die Verschubeinheit nicht zerlegt werden. • Verschubeinheit Bodenplatte Befestigungs- schrauben Raststift Befestigungs- schrauben Seite 4... -
Seite 5: Montage Auf Vollbautüre Unter Einem Türdrücker (En179)
Türwächter DENI Exit Montage auf Vollbautüre unter einem Türdrücker (EN179) Unter Türdrücker auf Vollbautüre • Montage links / rechts möglich • Türbeschlag Türblatt Türdrücker Türwächter Der Türwächter darf den Freiraum innerhalb des Türdrückers nicht blockie- ren. Dies ist durch die strichlierte Linie angedeutet. Der Krafteinleitungs- punkt befindet sich daher immer an der linken oder rechten Kante des Tür-... - Seite 6 Türwächter DENI Exit Montage auf Vollbautüre unter einem Türdrücker (EN179) Anschrauben der Bodenplatte am Türblatt. Dabei ist zu beachten, dass für jedes Türmaterial das • entsprechende Befestigungsmaterial verwendet wird (ist nicht im Lieferumfang enthalten) Die Kopfhöhe der Schraube darf max. 3 mm betragen. Es dürfen nur Zylinderkopfschrauben verwendet •...
-
Seite 7: Montage An Rohrrahmentüre Unter Einem Türdrücker (En1125)
Türwächter DENI Exit Montage an Rohrrahmentüre unter einem Türdrücker (EN1125) Unter Türgriff auf Rohrrahmentüre • • Montagewinkel links / rechts verwendbar Montagewinkel für Rohrrahmentüre ist separat zu bestellen • • Die Schrauben M6x20 sind mit Schraubensicherungskleber gegen das Lockern zu sichern Türbeschlag... -
Seite 8: Montage Des Türwächters Unter Einer Panikstange (En1125)
Türwächter DENI Exit Montage des Türwächters unter einer Panikstange (EN1125) • Unter Panikstange auf Rohrrahmen- oder Vollbautüre • Montagewinkel mit der Angabe rechts / links ist separat zu bestellen • Die Schrauben M6x20 sind mit Schraubensicherungskleber gegen das Lockern zu sichern •... - Seite 9 Türwächter DENI Exit Montage des Türwächters unter einer Panikstange (EN1125) Bei der Montage des Türwächters an Rohrrahmentüren mit Drücker oder Panikstangen bzw. an Vollbau- • türen mit Panikstange muss ein entsprechender Montagewinkel verwendet werden. Dieser ist als Zubehör erhältlich Bei Metall-Rohrrahmentüren muss der Montagewinkel mit zwei M6x20 Schrauben am Türrahmen befestigt •...
-
Seite 10: Vorbereiten Des Türwächterdeckels
Türwächter DENI Exit Vorbereiten des Türwächterdeckels Sperrnase Profilhalbyzlinder Einstellen der Sperrnase auf die richtige Position. Wenn man • den Zylinder von vorne betrachtet, muss die Sperrnase nach links schauen Eindrehen der Madenschraube, bis diese mit der Zylinderge- • häuse-fläche bündig abschließt. Wird der Zylinder von vorne betrachtet, ragt die Madenschraube an der rechten Zylinder- gehäuseseite hervor. -
Seite 11: Elektronik Des Türwächters Und Konfiguration
Türwächter DENI Exit Elektronik des Türwächters und Konfiguration +5...24V DIP Switch Belegung 1. Sirene Alarmdauer: on = 3 min off = solange bis mit dem Schlüsselschalter der Alarm quittiert wird bzw. die Batterie hält 2. Rückmeldeton on = ein ("Scharfschaltung") off = aus 3. -
Seite 12: Montage Gehäusedeckel
Türwächter DENI Exit Inbetriebnahme des Türwächters • Werden die Batterien in das Gerät eingelegt, ist der Türwächter betriebsbereit. • Es ertönt sofort der Alarmton (Deckelabhebealarm) als Dauerton • Der Deckelabhebealarm kann nur quittiert werden, wenn der Deckel aufgesetzt und der Schlüsselschalter betätigt wird... -
Seite 13: Demontage Gehäusedeckel
Türwächter DENI Exit Demontage Gehäusedeckel Beim Abnehmen des Deckels ist folgendes zu beachten: Schlüssel gegen den Uhrzeigersinn bis zum Anschlag drehen. • Deckel im Zylinderbereich umfassen und mit sanfter Gewalt so lange anziehen, bis sich dieser um ca. 3 - 5 •... - Seite 14 Türwächter DENI Exit Bedienung des Türwächter Schlüssel waagrecht (neutrale Position) • Der Türwächterdeckel ist nun gegen das Abheben gesichert • • Je nach Position des Türwächters an der Verschubplatte ist der Türwächter aktiv (Türwächter in oberer, eingerasteter Position) oder inaktiv (Türwächter nach unten bis zum Anschlag verschoben) •...
-
Seite 15: Bedienung Des Türwächters
Türwächter DENI Exit Bedienung des Türwächters Voralarm • Der Voralarm ist bereits in das Gerät integriert • Wird der Türwächter über die ersten 4mm nach unten gedrückt, ertönt ein akustischer Alarmton (Dauersignalton) • Beim Loslassen des Türdrückers kommt der Türwächter wieder in seine Ausgangslage •... - Seite 16 Artikelnr. 2.3202283 Für weitere Informationen kontaktieren Sie bitte: Niederhoff & Dellenbusch GmbH & Co. KG Nordering 26-30 - D-42579 Heiligenhaus Telefon +49 (0) 20 56 / 25 60-0 - Fax +49 (0) 20 56 / 25 60-25 Mail: info@deni.de - www.deni.de...
