Türwächter
DENI Exit

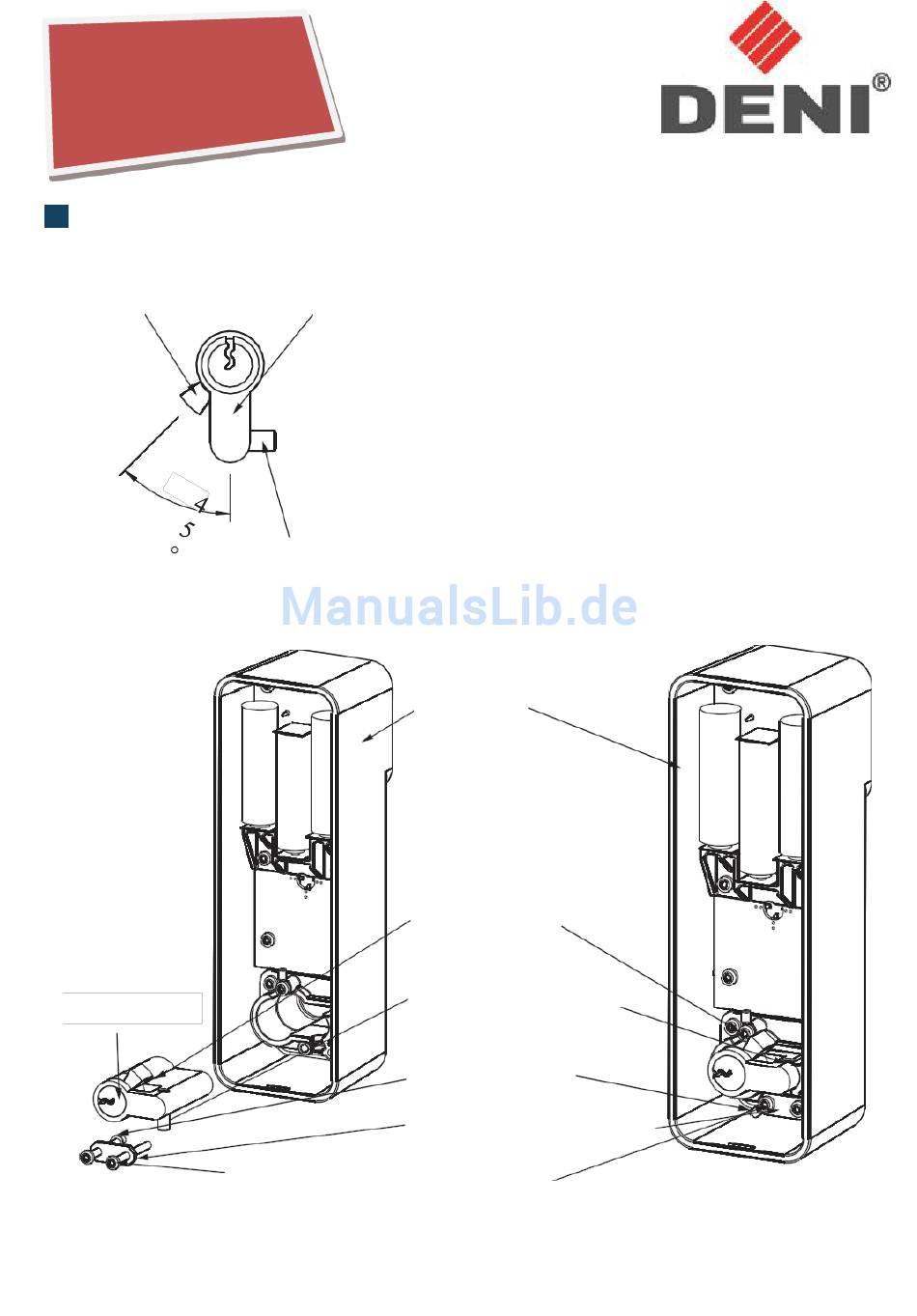

Vorbereiten des Türwächterdeckels
Sperrnase
Profilhalbyzlinder
Seite 10
Profilhalbyzlinder
•
•
•
Stiftschraube M5
Befestigungsschraube (2x) Ø3x32 mm
(Tx15)
Einstellen der Sperrnase auf die richtige Position. Wenn man
den Zylinder von vorne betrachtet, muss die Sperrnase nach
links schauen
Eindrehen der Madenschraube, bis diese mit der Zylinderge-
häuse-fläche bündig abschließt. Wird der Zylinder von vorne
betrachtet, ragt die Madenschraube an der rechten Zylinder-
gehäuseseite hervor.
Einsetzen des Zylinders in den Deckel des Türwächters und
fixieren mittels beiliegendem Plättchen und Spezialschraube
(Torx Tx15). Der Kabelschuh wird unter dem Befestigungs-
blättchen mit geklemmt
Gehäuse
Sperrnase
Stiftschraube M5
Kabelschuh
Befestigungsplättchen für Zylin-
der
