Türwächter
DENI Exit

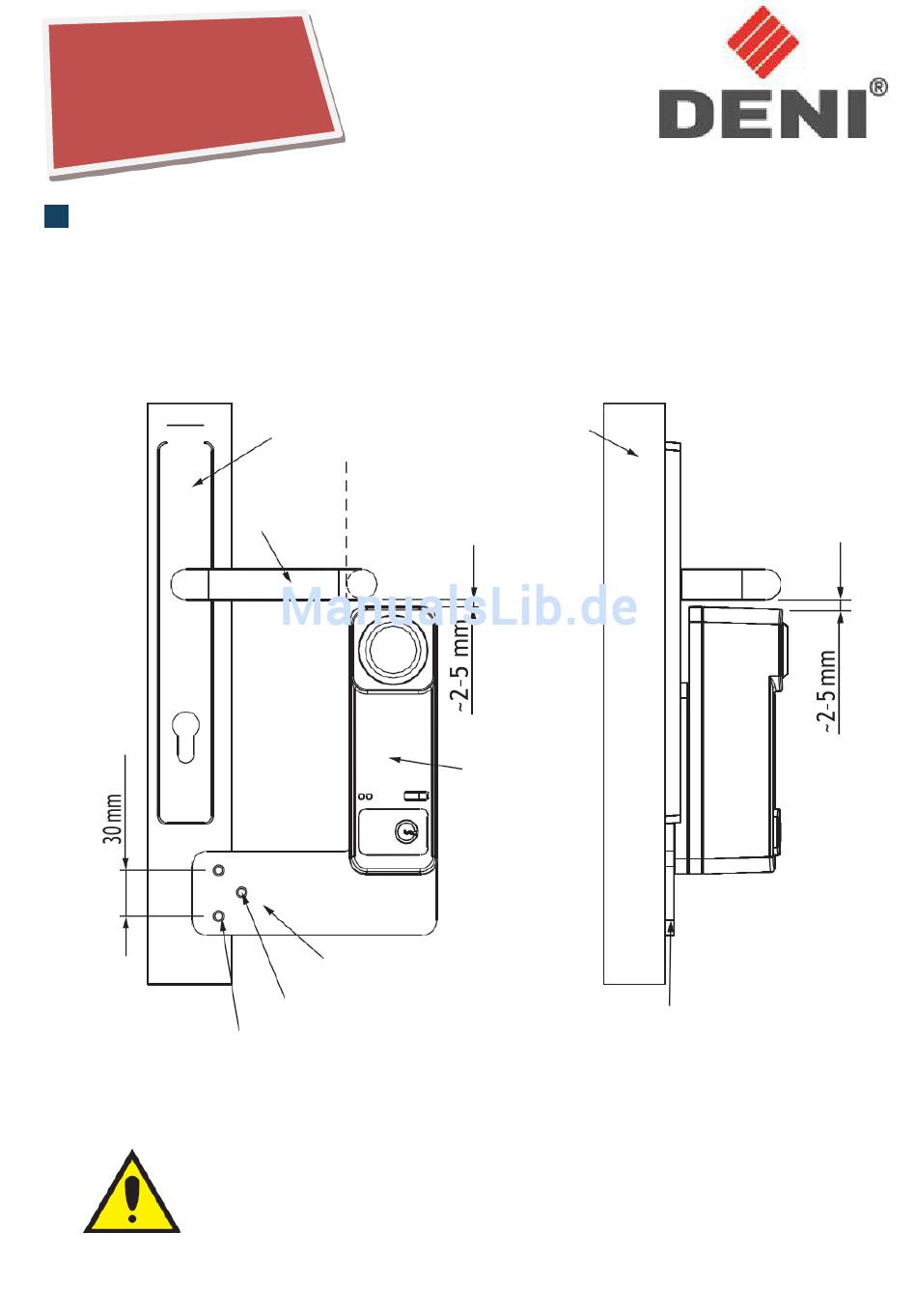

Montage an Rohrrahmentüre unter einem Türdrücker (EN1125)
Unter Türgriff auf Rohrrahmentüre
•
•
Montagewinkel links / rechts verwendbar
Montagewinkel für Rohrrahmentüre ist separat zu bestellen
•
•
Die Schrauben M6x20 sind mit Schraubensicherungskleber gegen das Lockern zu sichern
Türdrücker
Befestigungsschraube M6x20mm (2x)
Der Türwächter darf den Freiraum innerhalb des Türdrückers nicht blockie-
ren. Dies ist durch die strichlierte Linie angedeutet. Der Krafteinleitungs-
punkt befindet sich daher immer an der linken oder rechten Kante des
Türwächterdeckels.
Türbeschlag
Montagewinkel für Rohrrahmentüre
Fixierbohrung Ø5.5mm
Rohrrahmen
Türwächter
Montagewinkel für
Rohrrahmentüre
Seite 7
