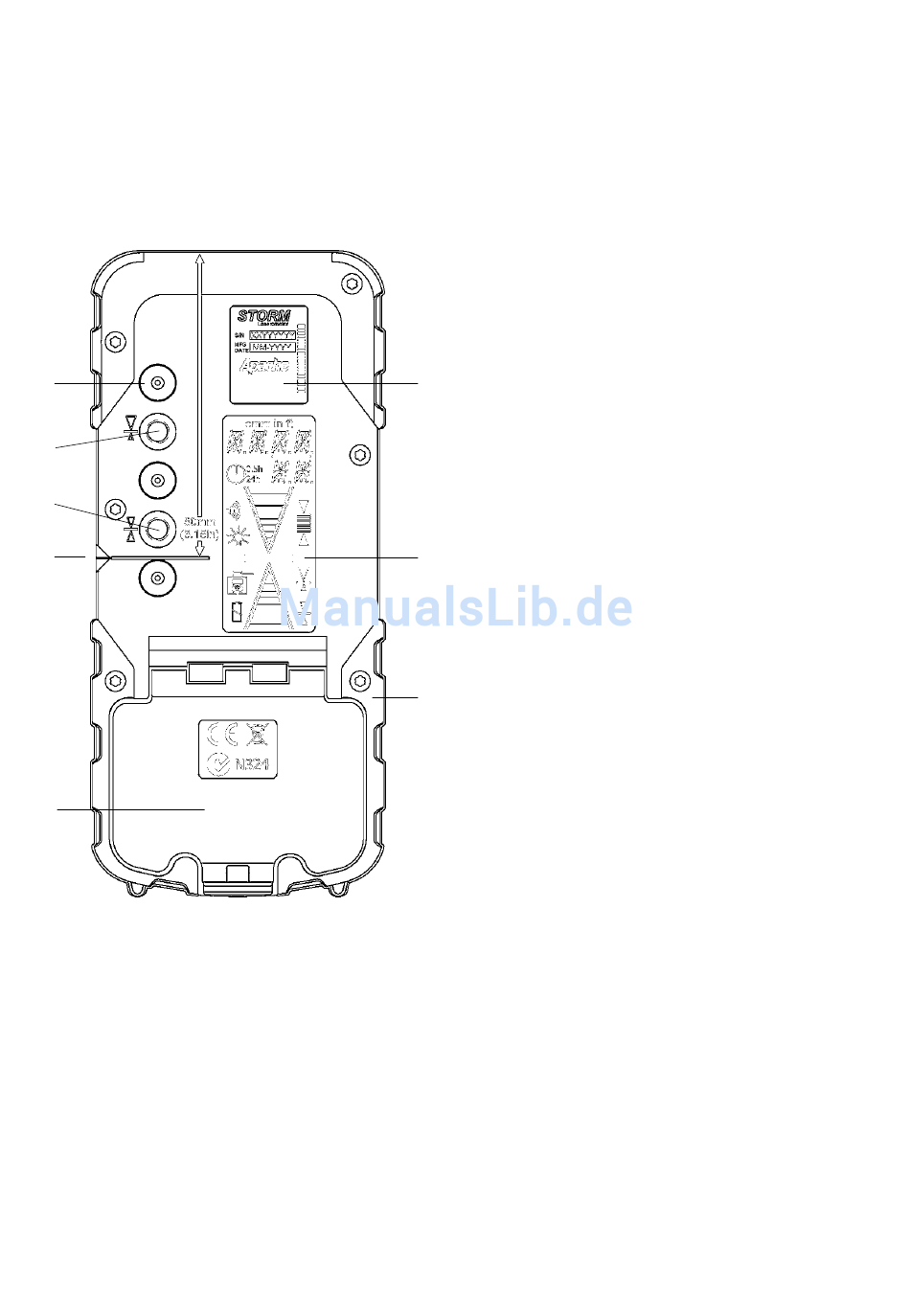

Rückseitenansicht
14
15
16
4
9. Batteriefachdeckel mit Schnapp-
verschluss: Verschließt das Batte-
riefach (für zwei Alkali-Batterien der
Größe AA) wasserdicht.
10. Markierungsnut - Zum Über-
tragen oder Markieren der Sollhöhe
bei Nutzung ohne Messlatte und
Klammer. Entspricht der Mitten-
Sollhöhe. Von Oberkante Empfän-
ger bis zur Nut sind es 80 mm.
11. Gewindebohrung für Halte-
klammerschraube. Sollhöhen-
Positon in der Mitte. Zum Befesti-
gen der Halteklammer an den
Empfänger. Siehe S.12.
12. Gewindebohrung für Halte-
klammerschraube. Sollhöhen-
Positon nach oben versetzt. Wenn
ein größerer Messbereich oberhalb
der Laserebene benötigt wird.
Siehe S. 12.
13. Klammerführungen (3):
Kegelförmige Vertiefungen richten
die Halteklammer aus.
14. Seriennummer / ID Label
15. Rückseitiges LCD: Siehe S. 8 ff.
16. Gummi-Ummantelung: Schützt
den Empfänger bei versehentlichen
Stürzen und Stößen.
