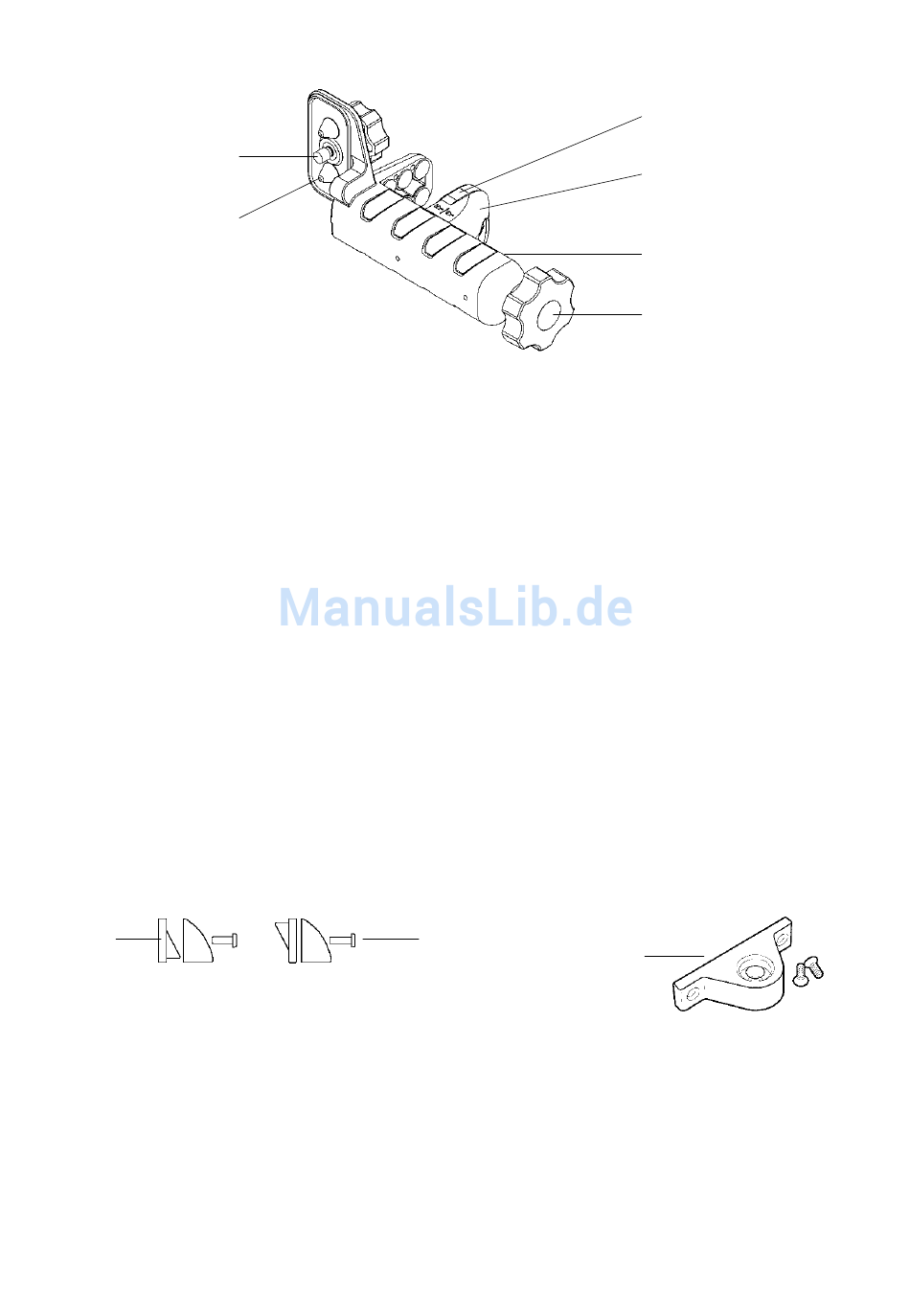

1. Gegen Verlust gesicherte Schraube - zum Befestigen der Klammer an
die Rückseite des Empfängers.
2. Ausrichtkegel (2) - unterstützen das Ausrichten und die feste Verbindung
der Klammer mit dem Empfänger.
3. Klemmschraube - befestigt Klammer mit Empfänger über die sich be-
wegende Klemmbacke an Messlatten. Das Drehen im Uhrzeigersinn zieht
die Klemmbacke fest, entgegen dem Uhrzeigersinn wird sie gelöst.
4. Ablese-Kante - Die Kante stimmt je nach Position sowohl mit dem
mittigen, als auch mit dem versetzten Sollniveau überein.
5. Fahrbare Klemmbacke - zieht sich fest an die Messlatte.
6. Umschraubbare Klemme - Der herausstehende Keil ist gut für Messlat-
ten mit rundem oder ovalem Querschnitt geeignet. Wird der Keil versenkt,
entsteht eine flache Backe für Messlatten mit Rechteck-Grundfläche.
6
Messlatten mit
rechteckigem
Querschnitt
7. Schlitzschraube - Hält den Keiladapter. Bitte mit breitem Schlitz-
Schraubendreher lösen und fest ziehen. Ändern Sie den Adapter nach
Bedarf, siehe Darstellung oben.
8. Optionale Dosenlibelle - Zur Ausrichtung der Messlatte in die lotrechte
Position für genaue Höhenmessungen.
Halteklammer
1
2
Messlatten mit
rundem/ovalem
Querschnitt
7
17
6
5
4
3
8
