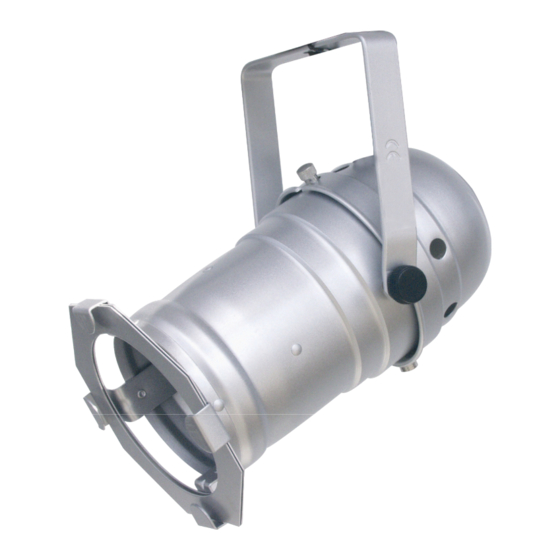

- Seite 1 BEDIENUNGSANLEITUNG PAR 30 MIT E27 FASSUNG SCHEINWERFERGEHÄUSE MIT BEFESTIGUNGSBÜGEL...
- Seite 2 Inhaltsverzeichnis Sicherheitshinweise........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Technische Daten........................4 Beschreibung..........................5 3.1. Einleitung..........................5 3.2. Sicherheitsrelevante Warnhinweise..................6 3.3. Bestimmungsgemäße Verwendung des Geräts ..............7 3.4. Übersicht über die Geräteelemente ..................9 3.5. Installation des Geräts ......................
- Seite 3 BEDIENUNGSANLEITUNG 1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.
- Seite 4 2. Technische Daten Eigenschaften Spannungsversorgung: Max. AC 230 V / 50-60 Hz Gesamtanschlusswert: Max. 75 W Gewicht (ohne Lampe): 0,45 Kg Maße (LxBxH) (in mm): 255 x 144 x 145 Passende Lampe: Max. 230 V / 75 W PAR-30 Max. 230 V / 75 W / E27 Maximale Umgebungstemperatur Ta: 45°...
- Seite 5 Bedienungsanleitung an folgende Besitzer oder Benutzers des Geräts weiterreichen, sich die aktuelle Version dieser Betriebsanleitung aus dem Internet herunter laden. 3.1. Einleitung Wir möchten Ihnen zum Kauf des Varytec PAR-30 gratulieren. Sie haben damit ein überaus vielseitiges und leistungsstarkes Produkt erworben. 5 / 16...
- Seite 6 Bei Schäden, die durch eine Nichtbeachtung der Bedienungsanleitung verursacht werden, erlöschen die Garantieansprüche. Für daraus resultierende Folgeschäden trägt der Hersteller keine Haftung. Nachdem das Gerät von einem warmen in einen kalten Raum gebracht wurde, darf der Varytec PAR- 30 nicht in Betrieb genommen werden. Dabei entstehendes Kondenswasser könnte das Gerät möglicherweise zerstören.
- Seite 7 3.3. Bestimmungsgemäße Verwendung des Geräts Beim Varytec PAR-30 handelt es sich um ein Strahlergehäuse, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230 V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht.
- Seite 8 einzuhalten. Dabei ist darauf zu achten, dass die Nebelsättigung des Raumes eine gute Sichtweite von mindestens 10 m ermöglichen muss. Als Umgebungstemperatur ist eine Temperatur zwischen – 5° C und + 45° C einzuhalten. Vermeiden Sie direkte Sonneneinstrahlung und unmittelbare Nähe zu Heizkörpern. Dies ist auch für den Transport in geschlossenen Kraftfahrzeugen zu beachten.
- Seite 9 Eigenmächtige Veränderungen am Gerät sind aus Sicherheitsgründen verboten! Eine Verwendung des Varytec PAR-30, die von der in dieser Bedienungsanleitung beschriebenen Verwendung abweicht, kann zu Schäden am Gerät führen. In diesem Fall erlischt der Garantieanspruch. Zusätzlich ist zu beachten, dass jede abweichende Verwendung mit Gefahren verbunden ist und bspw.
- Seite 10 3.5. Installation des Gerätes Lampeninstallation und Lampenwechsel Lebensgefahr! Setzen Sie die Lampe nur bei ausgeschaltetem Gerät ein! Ziehen Sie dazu den Netzstecker! Achtung! Ist die Lampe beschädigt oder hat sich die Lampe durch Wärme verformt, ist diese sofort auszutauschen! Trennen Sie das Gerät vollständig vom Netz, bevor Sie eine Lampe wechseln. Ziehen Sie dazu den Netzstecker.
- Seite 11 Zur Schonung der Lampe raten wir, die Lampe unbedingt vorzuheizen. Stellen Sie die Lampenvorheizung dazu am Dimmerpack so ein, dass der Glühwendel leicht glimmt. Schalten Sie das Gerät unter keinen Umständen an, bevor Sie nicht Gehäusedeckel geschlossen haben! Überkopfbefestigung Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598-2-17 zu beachten! Die Installation ist ausschliesslich durch den autorisierten Fachhandel vorzunehmen.
- Seite 12 Der Projektor ist im Idealfall außerhalb des Aufenthaltsbereiches von Personen zu installieren. WICHTIG! Für die Überkopfbefestigung ist ein hohes Maß an Erfahrung erforderlich. Dies beinhaltet Kenntnisse zur Berechnung der Tragfähigkeit, Kenntnisse über verwendetes Installationsmaterial und Kenntnisse über Sicherheitsinspektionen des verwendeten Materials und des Projektors, wobei sich die erforderliche Erfahrung nicht allein darauf beschränkt.
- Seite 13 Ein Sicherungsfangseil, welches einmal der Belastung durch einen Absturz ausgesetzt war oder das beschädigt ist, darf nicht weiter als Sicherungsfangseil verwendet werden. Der Scheinwerfer ist außerhalb der zulässigen Betriebbrennlage nicht zu betreiben. Stellen Sie den Neigungswinkel ausschließlich innerhalb der folgenden Grenzen ein: Regeln Sie den Neigungswinkel über den Montagebügel und ziehen Sie die Feststellschrauben fest Anschluss an das Stromnetz Lebensgefahr!
- Seite 14 Sachverständigen zu überprüfen. 3.6. Bedienung des Geräts Nachdem Sie den Varytec PAR-30 mit der Stromversorgung verbunden haben, können Sie die Spots mit Ihrem Lichtsteuergerät steuern. 3.7. Reinigung und Wartung des Geräts Der Unternehmer trägt die Verantwortung, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens aller vier Jahre durch einen Sachverständigen im Umfang einer...
- Seite 15 Folgende Punkte sind dabei unter anderem besonders zu berücksichtigen: 1. Sämtliche Schrauben, durch die das Gerät oder Geräteteile befestigt sind, müssen fest sitzen und dürfen nicht korrodiert sein. 2. Keine Verformungen dürfen an Gehäuse, Befestigung und Montageort sichtbar sein. Dies umfasst auch die Decke, die Abhängung und das Traversensystem.
- Seite 16 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 www.b-und-k.de 16 / 16...
