NETGEAR GS418TPP Installationsanleitung

Installation
ProSAFE 16-Port Gigabit Smart Managed Switch mit
PoE+ und 2 SFP-Ports

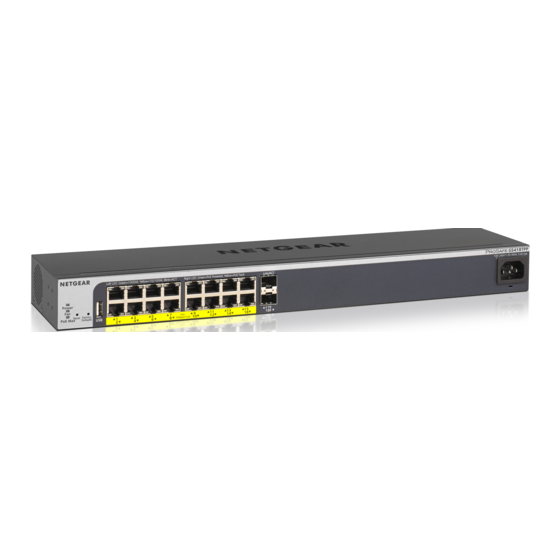

GS418TPP
Lieferumfang
• NETGEAR ProSAFE® Smart Managed Switch GS418TPP
• Rutschfeste Füße zur Aufstellung auf einer Tischplatte
• Wandmontage
• Gummiriemen zur Montage
• Netzkabelschließfach
• Wechselstromkabel (je nach Vertriebsland)
• 19-Zoll-Montageset für die Installation in einem Rack
• Ressourcen-CD
Konfigurieren des Switches mit einer statischen
IP-Adresse
Hinweis: Wenn das Netzwerk einen DHCP-Server verwendet, trifft dieser
Abschnitt nicht zu. Gehen Sie direkt weiter zu Anschließen des Switches an ein
Wenn Sie im Netzwerk statische IP-Adressen verwenden, konfigurieren Sie zuerst die
IP-Adresse des Switches, bevor Sie den Switch an ein Netzwerk anschließen.
1. Richten Sie einen Computer mit einer statischen IP-Adresse im Subnetz 192.168.0.x ein.
2. Schließen Sie den Switch an eine Steckdose an, und schließen Sie Ihren Computer
über ein Netzwerkkabel an den Switch an.
3. Öffnen Sie einen Webbrowser, und geben Sie in die Adresszeile 192.168.0.239 ein.
Die IP-Standardadresse ist 192.168.0.239.
Die Anmeldeseite wird angezeigt.
4. Geben Sie password als Passwort ein.
Die Seite System Information (Systeminformationen) wird angezeigt.
5. Wählen Sie System > Management > IP Configuration (System > Management >
IP-Konfiguration).
Die Seite IP Configuration (IP-Konfiguration) wird angezeigt.
6. Wählen Sie die Optionsschaltfläche für die statische IP-Adresse aus:
7. Geben Sie die statische IP-Adresse, Subnetzmaske und Standard-Gateway-IP-Adresse
ein, die Sie dem Switch zuweisen wollen.
8. Klicken Sie auf die Schaltfläche Apply (Übernehmen).
Ihre Einstellungen werden gespeichert.
Anschließen des Switches an ein Netzwerk
1. Schließen Sie PoE- (oder Nicht-PoE-) Geräte an die RJ-45-PoE-Ports an der
Vorderseite des Switches an.
Verwenden Sie Netzwerkkabel der Kategorie 5e (Cat 5e) mit RJ-45-Steckern für
1-Gigabit-Verbindungen.
2. Verbinden Sie einen RJ-45-Port oder SFP-Port am Switch mit einem Netzwerk, das
einen DHCP-Server umfasst.
Wenn Sie einen SFP-Port verwenden, müssen Sie ein SFP-Transceiver-Modul einfügen,
das Sie bei NETGEAR kaufen können.
3. Schalten Sie den Switch ein, und warten Sie zwei Minuten.
PoE-Access Points
Netzwerk.
PoE-VoIP-Telefon
Beispielverbindungen
Überprüfen des PoE-Status
Der Switch kann bis zu 30 W PoE+ (IEEE 802.3at) an jedem Port liefern, mit einem
maximalen PoE-Strombudget von 240 W über alle aktiven PoE+ Ports.
Die PoE Max-LED zeigt den Status des PoE-Budgets auf dem Switch an:
• Aus: Ausreichend (mehr als 7 W) PoE-Leistung verfügbar.
• Leuchtet gelb: Für PoE sind weniger als 7 W verfügbar.
• Blinkt gelb: Mindestens einmal waren in den vergangenen zwei Minuten weniger
als 7 W PoE-Leistung verfügbar.
Konfigurieren des Switches
Sie können den Switch entweder mit einem Webbrowser des Computers oder durch die
Installation des Smart Control Center (siehe
basierten Computer konfigurieren.
Webbrowser-Zugriff
1. Öffnen Sie bei der erstmaligen Konfiguration einen Webbrowser auf einem
Computer, der sich auf dem gleichen Netzwerk und Subnetz wie der Switch
befindet, und geben Sie die IP-Adresse des Switches ein.
Wenn Sie nicht genau wissen, wie Sie die IP-Adresse des Switches finden, können
Sie das Smart Control Center verwenden.
Die Anmeldeseite wird angezeigt.
2. Geben Sie password als Passwort ein.
Switch
Netzwerk Internet
Smart Control Center) auf Ihrem Windows-
