SN AXO – Ansch lu ss a n En d s t ufen
6 SN AXO – Ansc hluss an Endst u fen

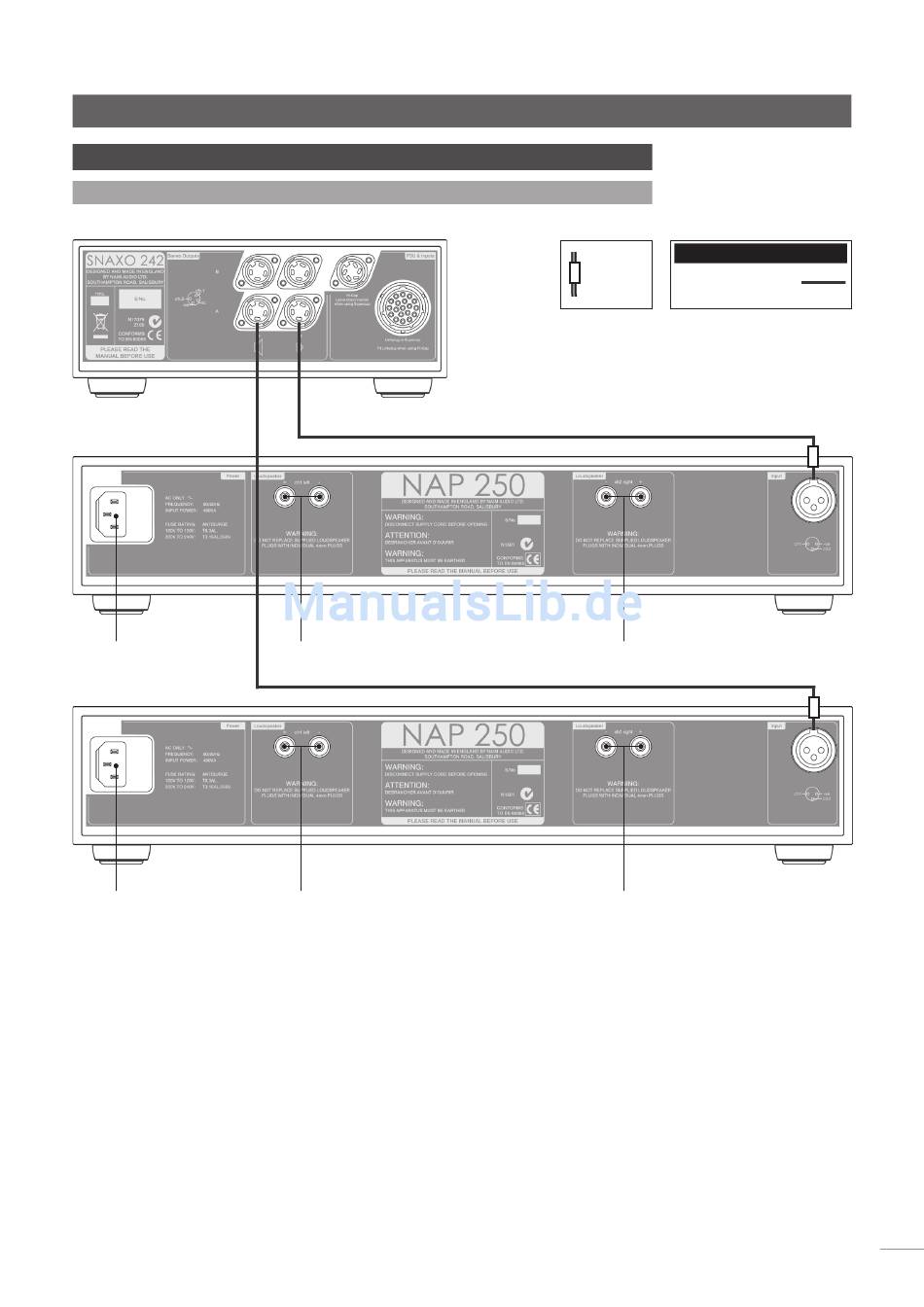

6.1 S NAXO 24 2 – Ansch lus s an 2 x N A P 2 50
Netzanschluss und
Sicherung
Netzanschluss
und Sicherung
linker Lautsprecher,
Hochtöner
linker Lautsprecher,
Mitten-/Tieftöner
Kabel-
richtungs-
markie-
rung (weiß)
Hinweis:
Zwei Endstufen des Typs NAP 150 XS oder NAP 200
werden nach demselben Prinzip angeschlossen, jedoch unter
Verwendung von Anschlusskabeln mit zwei vierpoligen DIN-
Steckern.
rechter Lautsprecher,
Hochtöner
rechter Lautsprecher,
Mitten-/Tieftöner
Anschlusskabel
DIN, 4-polig/XLR
17
