Quax INDIGO Bauanleitung Seite 5

INDIGO
54 01 47xxXL-BR
4. Het monteren van de bedrail
Maak de bovenbouw van het bed los van het onderstel en verwijder een zijkant met
spijlers of de sponde.

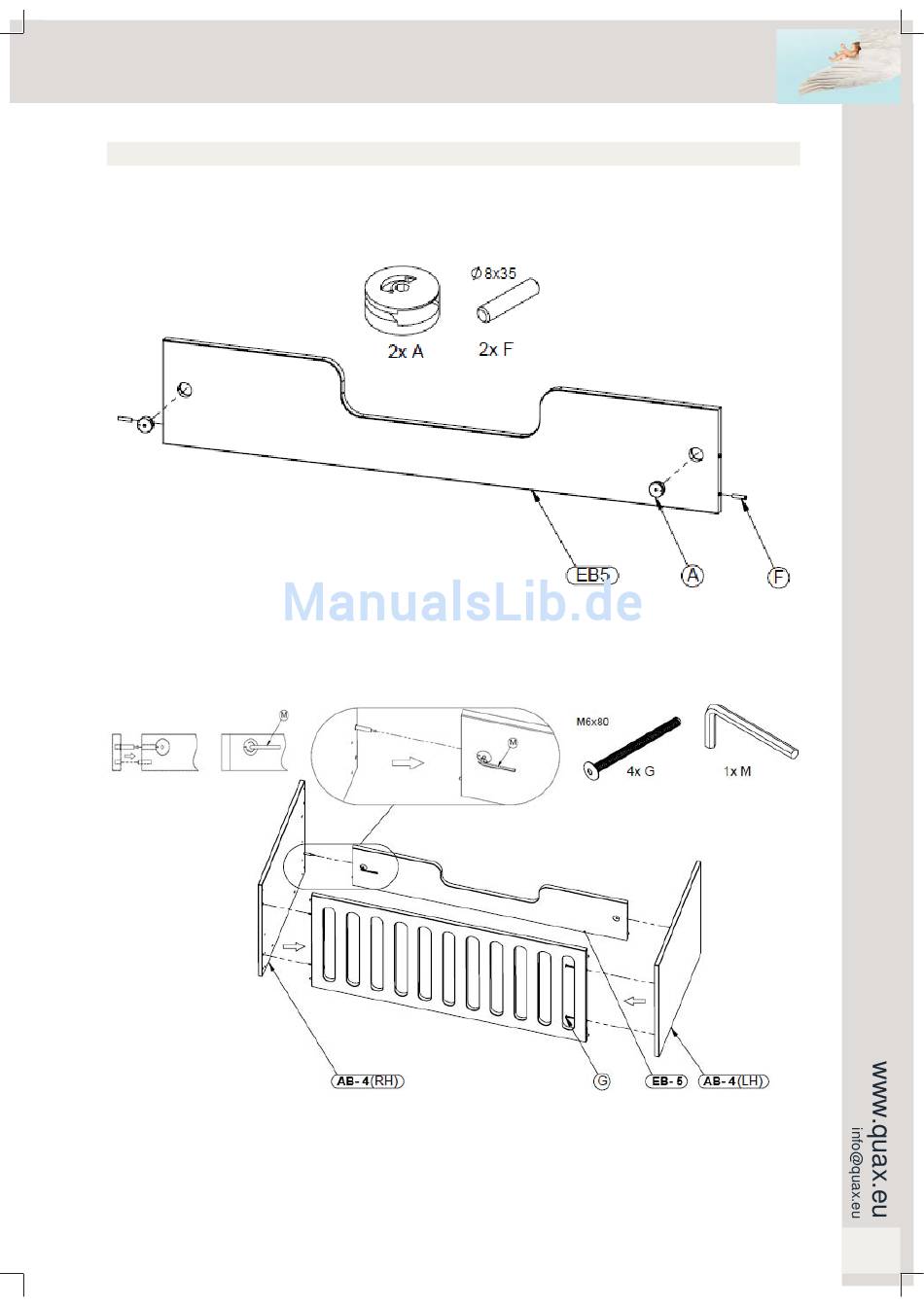

Stap 1 : Gebruik de bedrail EB5, twee houten drevels F en twee excentrieken A
Duw de excentrieken (A) in de voorziene boringen aan de binnenkant van de bedrail (EB5). Duw de
houten drevels (F) in de voorziene boringen op de uiteinden van de bedrail.
Stap 2 : Gebruik de bedrail van stap 1 en de onderdelen van de bovenbouw van het bed
Duw de bedrail met zijn houten drevels in de boringen en over de verbindingsbouten van de hoofdzijden en
span de excentrieken aan. Duw alle onderdelen terug op hun plaats en span de excentrieken aan.
Bedrail 140 cm
Bettgitter 140 cm
Barrière 140 cm
Bedrail 140 cm
