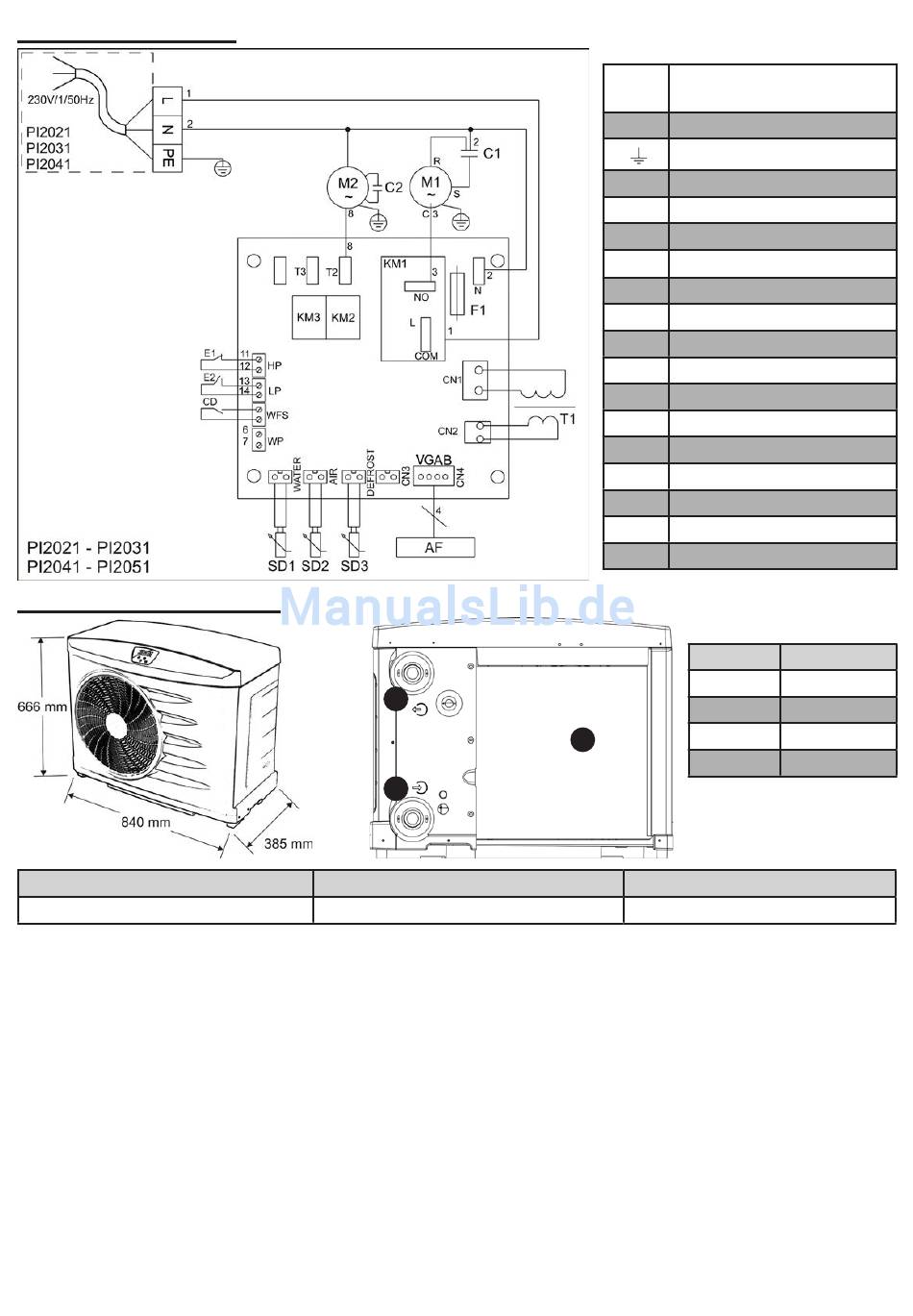

Elektrisches Schema
Maße und Beschreibung
1
Eingang für das Schwimmbadwasser
1
2
1
2
Ausgang für das Schwimmbadwasser
Geschützte Stromversorgung
L-N-PE
230V-1N-50 Hz
AF
Digitale Anzeige
Erdung
C1
Kompressor Kondensator
C2
Gebläse Kondensator
CD
Durchflussregler
E1
Hochdruckschalter
E2
Niederdruckschalter
F1
Sicherung
KM1
Kompressorrelais
KM2
Gebläserelais
KM3
Relais für die Hilfspumpe
M1
Kompressor
M2
Gebläse
SD1
Wassertemperatur-Sonde
SD2
Lufttemperatur-Sonde
SD3
Enteisungssonde
T1
Transformator
PI20
PI2021
PI2031
PI2041
3
PI2051
Verdampfer
H0496800.A - DE - 2014-10
Gewicht (Kg)
45
47
48
51
3
