Verwandte Anleitungen für Zodiak PI2021
Inhaltszusammenfassung für Zodiak PI2021

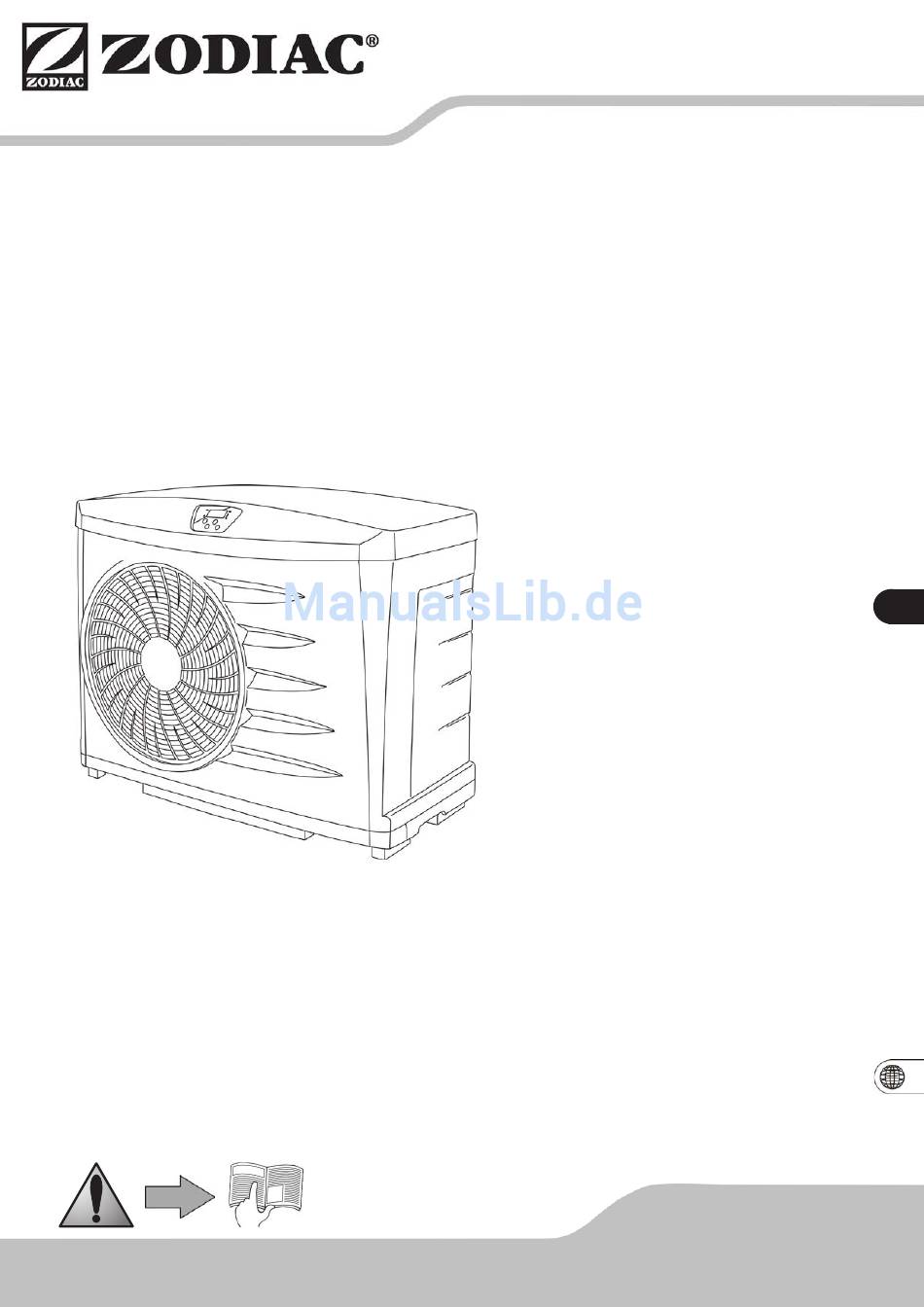

- Seite 1 PI20 Montage- und Gebrauchsanleitung Deutsch More documents on: www.zodiac-poolcare.com H0496800.A - 2014/10...
- Seite 2 • Lesen Sie diese Betriebsanleitung aufmerksam durch, bevor Sie mit der Installation, der Instandhaltung oder der Reparatur dieses Gerätes anfangen! • Das Symbol signalisiert wichtige Informationen, die unbedingt beachtet werden müssen, • um jegliche Schadensrisiken für Menschen oder für das Gerät zu vermeiden. •...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Informationen vor der Installation ......................3 1.1 Allgemeine Lieferbedingungen ........................3 1.2 Inhalt ................................3 1.3 Technische Eigenschaften ..........................3 2. Installation ............................... 3 2.1 Auswahl des Aufstellortes ..........................3 2.2 Installation des Gerätes ..........................3 2.3 Hydraulische Anschlüsse .......................... -
Seite 4: Informationen Vor Der Installation
Falls das Gerät umgedreht wurde, geben Sie dem Transportdienstleister bitte schriftliche Vorbehalte an. 1.2 Inhalt Einwinterungs- Anschluss zum PI20 Dichtung Anpassung Ø40 Reduzierung Ø50 kappe anschrauben 1.3 Technische Eigenschaften PI20 PI2021 PI2031 PI2041 PI2051 Einphasen-Spannung 230V-50Hz Eingangsleistung* 0,98 1,56 Eingehende Nennintensität* 4,45 7,09... -
Seite 5: Hydraulische Anschlüsse
• Elektrischer Schutz : über einen Ausschalter (D Kurve) oder eine Sicherung (Am) (Kaliber 16A), mit einem 30 mA Differential-Schutzsystem am Linienkopf (Ausschalter oder Schalter). PI2021-PI2031-PI2041 • Das mit dem Gerät gelieferte Netzkabel an eine mit 16 A abgesicherte Steckdose gemäß den im Installationsland geltenden Normen und Vorschriften anstecken, •... -
Seite 6: Verwendung
2.4.3 Kabelabschnitte • Abschnitt Stromkabel: für maximal 20 Meter Länge (Berechnungsbasis : NFC 15-100), muss je nach Installationsbedingungen geprüft und angepasst werden. Max. absorbierte Intensität Kabelabschnitt Elektronischer Schutz PI20 Spannung mm² PI2021 230V-50Hz 3x1,5 3G1,5 PI2031 230V-50Hz 3x1,5 3G1,5 PI2041... -
Seite 7: Nach Der Inbetriebnahme Durchzuführende Kontrolle
3.4 Nach der Inbetriebnahme durchzuführende Kontrolle Nach den Schritten der Inbetriebnahme Ihrer Wärmepumpe, schalten Sie die Wasserzirkulation vorläufig aus, um zu überprüfen, dass Ihr Gerät nach wenigen Sekunden ausgeschaltet wird (durch Auslösen der Durchflussregelung): die Leuchte «Wasserdurchfluss» muss blinken. 3.5 Einwinterung Die Einwinterung ist notwendig, denn sonst besteht das Risiko, dass der Kondensator friert, was nicht von der Garantie gedeckt wird. -
Seite 8: Recycling
- verwenden Sie entwässerten Stickstoff oder eine Mischung aus Stickstoff und Kältemittel, wie auf dem Informationsschild angegeben, - der Druck des Tests für Hoch- und Tiefdruck darf 42 bar nicht übersteigen. • Für Rohrsystem des Hochdruckkreislaufs, die mit Kupferrohren mit einem Durchmesser = oder > 1’’5/8, muss ein §2.1 Zertifikat gemäß... -
Seite 9: Faq
Fehlfunktion Mögliche Ursachen Lösungen Das Gerät • Zu kurze Filterungszeit • Während des Temperaturanstiegs die Filterung 24 Stunden funktioniert, • Unsachgemäßer Betriebszeitraum am Tag auf manuell umstellen aber die • Die Wärmepumpe ist nicht groß • Prüfen Sie, ob die Außentemperatur innerhalb der Wasser- Genug Betriebswerte liegt (siehe §1.3) -
Seite 10: Elektrisches Schema
Durchflussregler Hochdruckschalter Niederdruckschalter Sicherung Kompressorrelais Gebläserelais Relais für die Hilfspumpe Kompressor Gebläse Wassertemperatur-Sonde Lufttemperatur-Sonde Enteisungssonde Transformator Maße und Beschreibung PI20 Gewicht (Kg) PI2021 PI2031 PI2041 PI2051 Eingang für das Schwimmbadwasser Ausgang für das Schwimmbadwasser Verdampfer H0496800.A - DE - 2014-10... - Seite 11 Notes...
- Seite 12 www.zodiac-poolcare.com Votre revendeur / your retailer Pour plus de renseignements, merci de contacter votre revendeur. For further information, please contact your retailer. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
