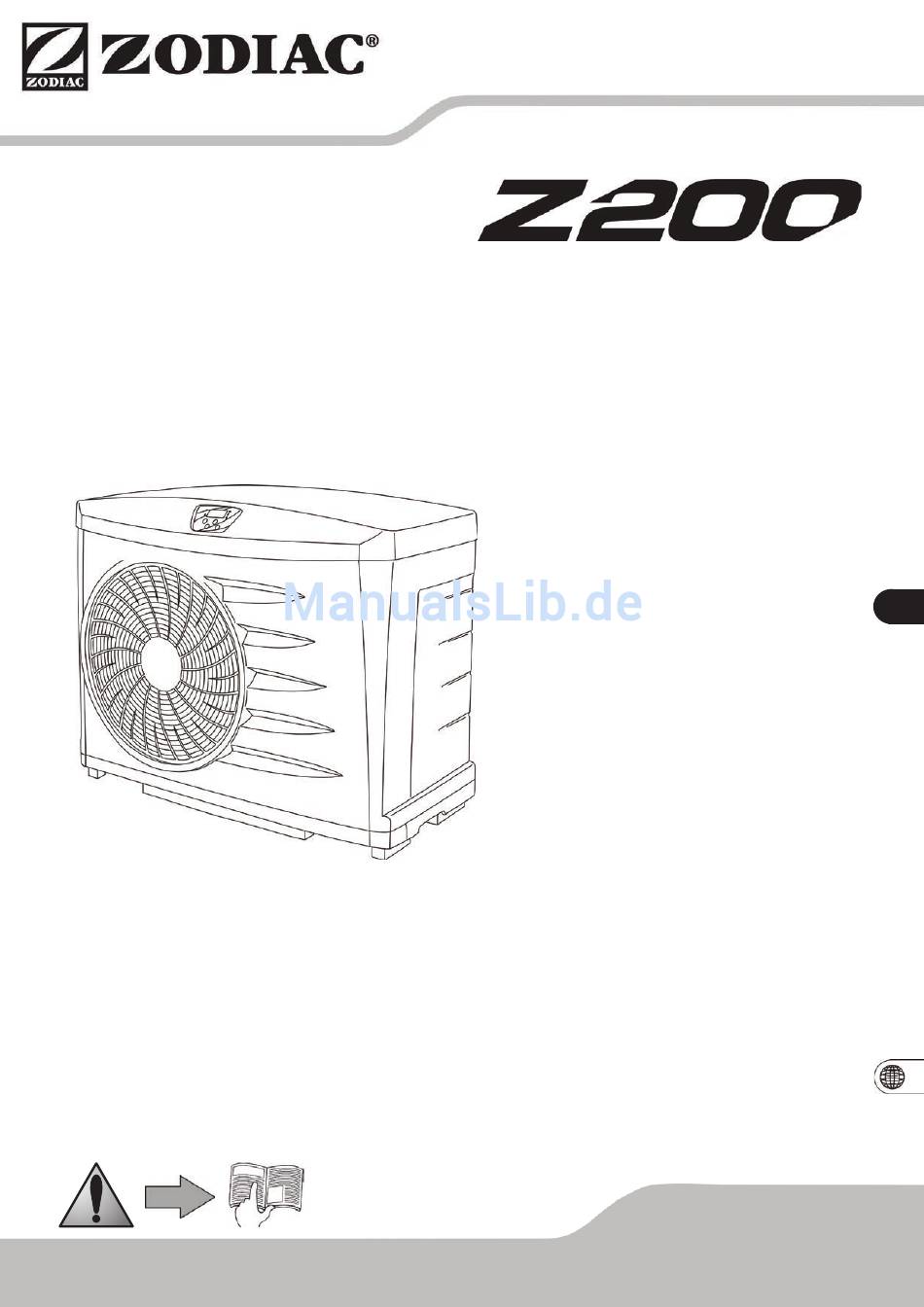

- Seite 1 Montage- und Gebrauchsanleitung Deutsch More documents on: www.zodiac-poolcare.com H0439000.C - 2014/03...
- Seite 2 • Lesen Sie diese Betriebsanleitung aufmerksam durch, bevor Sie mit der Installation, der Instandhaltung oder der Reparatur dieses Gerätes anfangen! • Das Symbol signalisiert wichtige Informationen, die unbedingt beachtet werden müssen, • um jegliche Schadensrisiken für Menschen oder für das Gerät zu vermeiden. •...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Informationen vor der Installation ......................3 1.1 Allgemeine Lieferbedingungen ........................3 1.2 Inhalt ................................3 1.3 Technische Eigenschaften ..........................3 2. Installation ............................... 3 2.1 Auswahl des Aufstellortes ..........................3 2.2 Installation des Gerätes ..........................3 2.3 Hydraulische Anschlüsse .......................... -
Seite 4: Informationen Vor Der Installation
Transports entstandene Schäden entdeckt (Bestätigung innerhalb von 48 Stunden per Einschreiben an den Transportdienstleister). Falls das Gerät umgedreht wurde, geben Sie dem Transportdienstleister bitte schriftliche Vorbehalte an. 1.2 Inhalt in einer Tüte im technischen Fach Einwinterungs- Z200 Anschluss zum Winkelstück kappe Dichtung Anpassung Ø40 Reduzierung Ø50... -
Seite 5: Hydraulische Anschlüsse
2.3 Hydraulische Anschlüsse VE: Wassereinlassventil VB: By-Pass Ventil VS: Wasserablassventil * minimale Entfernung Z200 M4 M5 Probedruck Betriebsdruck Lastverlust Minimaler Optimal m³/h Wasserdurchfluss Maximaler m³/h Wasserdurchfluss* * nicht zu überschreitender Durchfluss Beachten Sie die hydraulische Anschlussrichtung (siehe § «Maße» im Anhang). -
Seite 6: Optionale Anschlüsse
2.4.3 Kabelabschnitte • Abschnitt Stromkabel: für maximal 20 Meter Länge (Berechnungsbasis : NFC 15-100), muss je nach Installationsbedingungen geprüft und angepasst werden. Max. absorbierte Intensität Kabelabschnitt Elektronischer Schutz Z200 Spannung mm² 230V-50Hz 3x1,5 3G1,5 230V-50Hz 3x1,5 3G1,5 230V-50Hz 12,4 3x2,5... -
Seite 7: Kontrollen Vor Der Inbetriebnahme
3.2 Kontrollen vor der Inbetriebnahme • Korrektes Festschrauben der hydraulischen Anschlüsse, • Gute Stabilisierung (nivelliert und ausgelotet), • Das elektrische Stromkabel muss vor allen scharfen oder heißen Elementen geschützt werden, dieses beschädigen oder zerdrücken könnten. 3.3 Das Gerät in Betrieb setzen •... -
Seite 8: Wartung
• Im Falle einer alleinigen Einwinterung der Wärmepumpe: schrauben Sie die Anschlüsse nicht zu, stecken Sie aber 2 Stöpsel (mitgeliefert) auf die Wasserein- und Ausgänge des Kondensators. • Legen Sie eine mikrobelüftete Einwinterungshülle über die Wärmepumpe (als Option verfügbares Zubehör). 4. -
Seite 9: Problembehandlung
5. Problembehandlung 5.1 Anzeigen Symbol Bezeichnung Ursache Lösung Fehlfunktion der Sonde außer Betrieb oder Wechsel der Sonde, nehmen Sie mit Ihrem Lufttemperatur falsch angeschlossen Verkäufer oder qualifizierten Techniker Kontakt Sonde Fehlfunktion der Sonde außer Betrieb oder Wechsel der Sonde, nehmen Sie mit Ihrem Enteisungs Sonde falsch angeschlossen Verkäufer oder qualifizierten Techniker Kontakt... -
Seite 10: Faq
5.3 FAQ Ist es möglich den Um die • Das Becken zudecken (mit einer Luftpolsterfolie, einer Temperaturanstieg zu Effizienz Ihrer Klappe…), um den Wärmeverlust vorzubeugen. verbessern? Wärmepumpe zu • Nutzen Sie den Vorteil eines Zeitraumes mit milden verbessern wird Außentemperaturen (durchschnittlich > 10 °C), um einen Ihnen folgendes leichteren Temperaturanstieg zu sichern (dieser kann empfohlen:... - Seite 11 Notes...
-
Seite 12: Elektrisches Schema
Elektrisches Schema L-N-PE Geschützte Stromversorgung 230V-1N-50Hz Digitale Anzeige Erdung Kompressor Kondensator Gebläse Kondensator Kondensator Hilfspumpe Durchflussregler Hochdruckschalter Niederdruckschalter Hilfspumpe Sicherung Kompressorrelais Gebläserelais Relais für die Hilfspumpe Ergänzendes Relais Kompressor Gebläse Hilfspumpe Anschluss für die Hilfspumpe Wassertemperatur-Sonde Lufttemperatur-Sonde Enteisungssonde Transformator 1-2-3-4 Klemmleiste für den Anschluss der Priorität Heizung H0439000.C - DE - 2014-03... -
Seite 13: Beschreibung
Maße Z200 Gewicht (Kg) Beschreibung Eingang für das Schwimmbadwasser Ausgang für das Schwimmbadwasser Verdampfer Anschluss für die Hilfspumpe Kabeldurchführung für optionale Kabel H0439000.C - DE - 2014-03... - Seite 14 www.zodiac-poolcare.com Votre revendeur / your retailer Pour plus de renseignements, merci de contacter votre revendeur. For further information, please contact your retailer. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
