Control 110
2.
Funktionen und Einstellungen

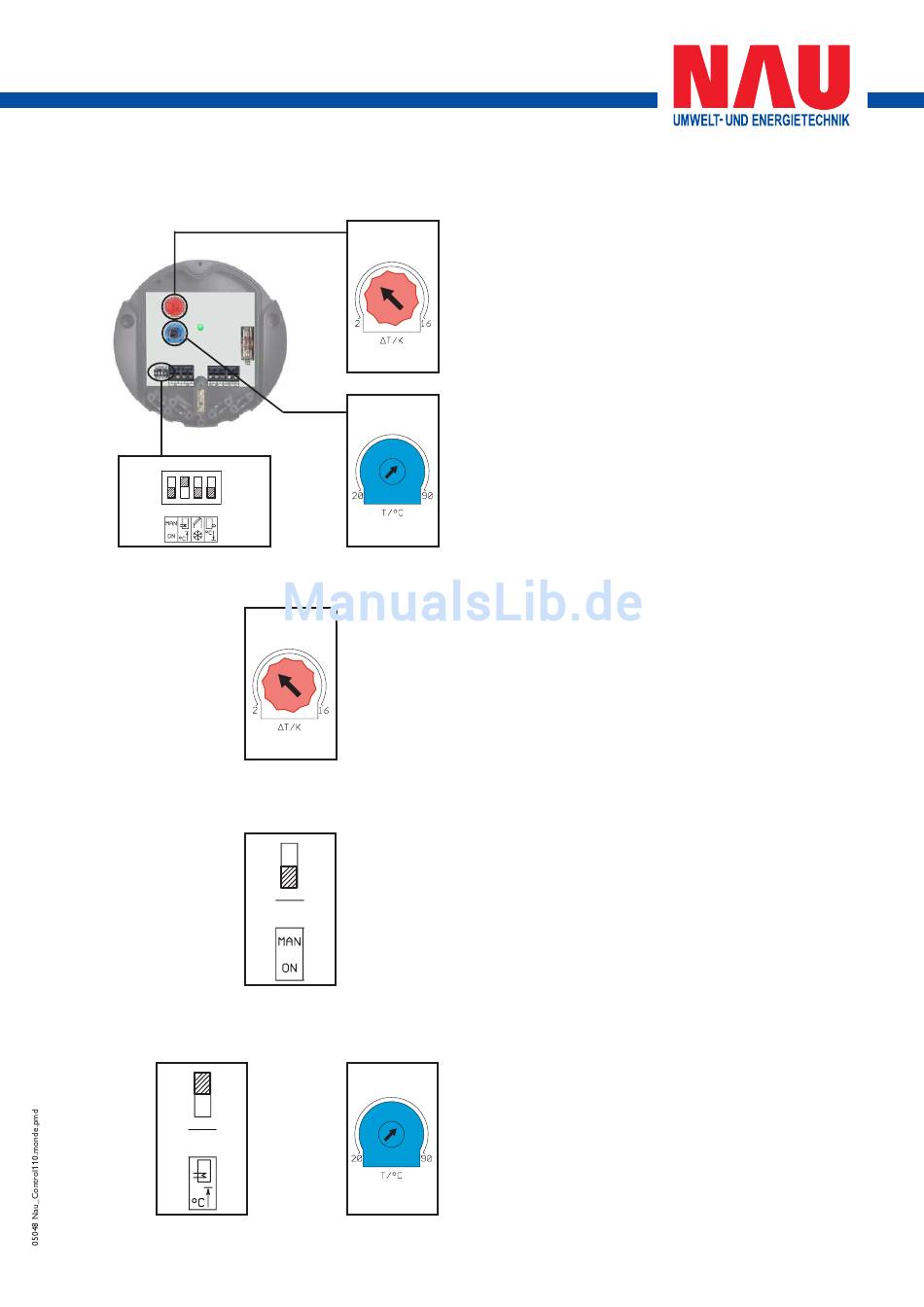

2.1 Mini-Schalter und Potenziometer
ON
A
1
2
3
4
OFF
2.2 Einschalt-Temperaturdifferenz
2.3 Handbetriebsmodus
1
2.4 Maximaltemperaturbegrenzung
2
A
2
O
C
B
C
A
1
B
Über die Mini-Schalter (A) werden die Funktionen
• Handbetriebsmodus (Mini-Schalter 1)
• Maximaltemperaturbegrenzung (Mini-Schalter 2)
• Frostschutz (Mini-Schalter 3)
• Minimaltemperaturbegrenzung (Mini-Schalter 4)
aktiviert (ON) bzw. deaktiviert (OFF).
Mit dem Potenziometer (B) wird die Temperatur in °C für
die Maximal- oder Minimaltemperaturbegrenzung einge-
stellt.
Mit dem Potenziometer (C) wird die Einschalt-Temperatur-
differenz in K eingestellt.
Der Regler prüft die zwischen den Temperatur-Sensoren S1
und S2 vorliegende Temperaturdifferenz mit der an Poten-
ziometer (C) eingestellten Differenz ∆T. Der Regler schaltet
das Relais um, wenn die ermittelte Temperaturdifferenz ∆T
den eingestellten Sollwert erreicht, die Betriebskontrolllampe
leuchtet grün. Bei Unterschreiten dieses Sollwertes um 1,6 K
(Hysterese, Festwert) schaltet der Regler das Relais wieder
zurück.
Ab Werk ist die Einschalt-Temperaturdifferenz auf 6 K vorein-
gestellt. Einstellbereich 2 ... 16 K
Bei Inbetriebnahme oder Wartungsarbeiten kann über den
Handbetriebsmodus das Relais dauerhaft eingeschaltet wer-
den. Der Handbetriebsmodus wird mit Mini-Schalter 1 ak-
tiviert und deaktiviert. Bei aktiviertem Handbetriebsmodus
blinkt die Betriebskontrolllampe grün.
Ab Werk ist der Handbetriebsmodus deaktiviert (Mini-Schal-
ter in Stellung OFF), der Regler befindet sich im Automatik-
betrieb.
Mit Mini-Schalter 2 wird die Temperaturbegrenzung als
Maximaltemperaturbegrenzung aktiviert. Die Temperatur
wird als Grenzwert am Potenziometer (B) für den an den
Klemmen S2 angeschlossenen Temperaturfühler einge-
stellt. Bei Überschreiten der eingestellten Maximal-
temperatur wird das Relais umgeschaltet und z.B. eine wei-
tere Speicherladung verhindert (Überhitzungsschutz). Bei
überschrittener Speicher-Maximaltemperatur blinkt die
Betriebskontrolllampe rot.
Ab Werk ist die Maximaltemperaturbegrenzung aktiviert
(Mini-Schalter in Stellung ON), als Temperaturbegrenzung
sind 60 °C voreingestellt. Einstellbereich 20 ... 90 °C.
5
|
