Control 110

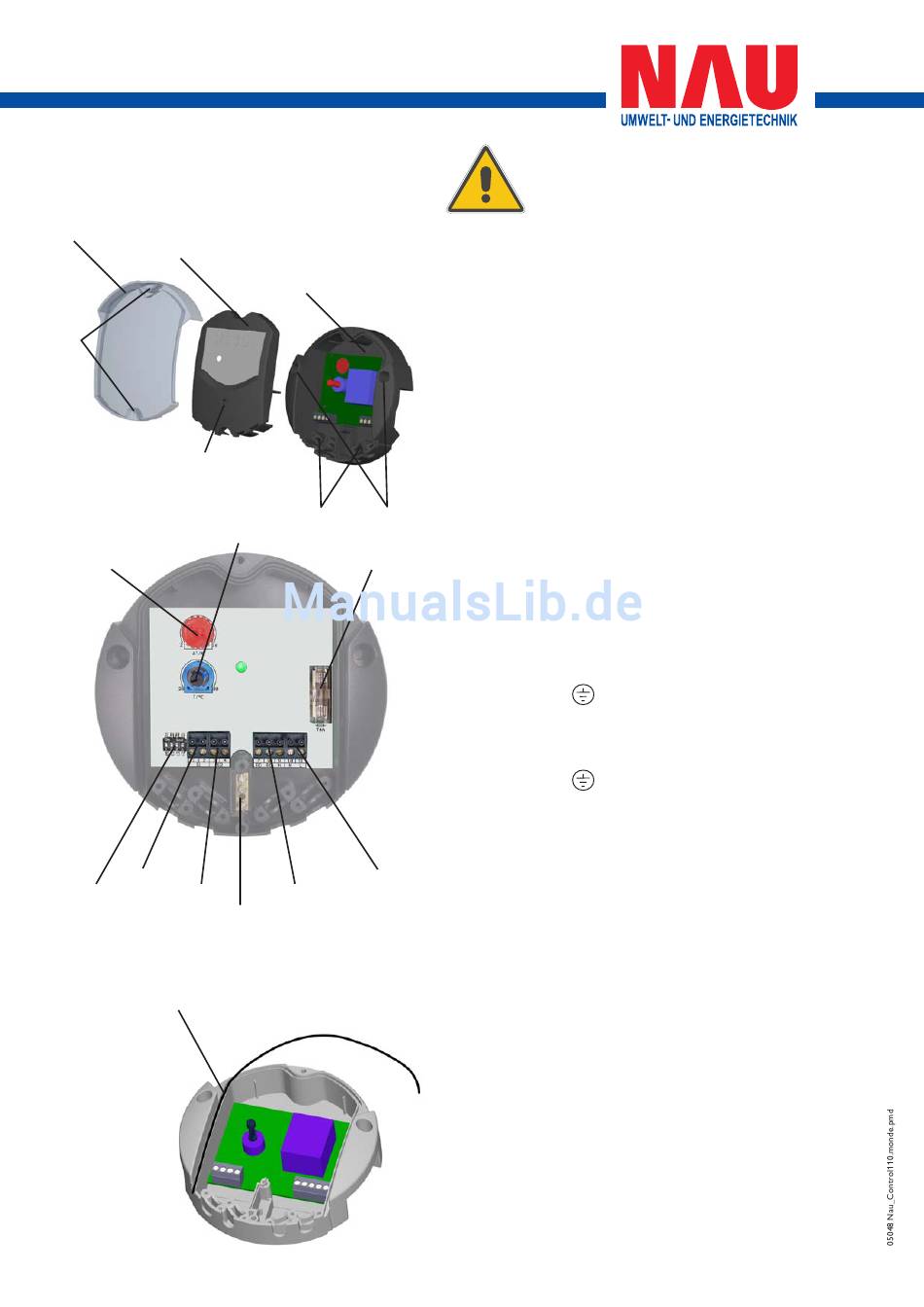

1. Installation
Gehäusedeckel
Abdeckung
4
3
Potenziometer
Temperaturbegrenzung
Potenziometer
Temperaturdifferenz
Sensor 1
Mini-Schalter
Sensor 2
Erdungsklemme
(Sammelklemmenblock)
Dichtschnur ohne Zug in Nut einlegen
|
4
Gehäusesockel
2
1
Sicherung T4A
Netzanschluss
Relais (Verbraucher)
Achtung!
Vor jedem Öffnen des Gehäuses all-
polige Trennung von der Netzspannung
sicherstellen.
Die Montage darf ausschließlich in trockenen Innenräumen
erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie
Funktion an dem ausgewählten Ort keinen starken elektro-
magnetischen Feldern ausgesetzt sein darf. Bei der Installa-
tion der Netzanschlussleitung und der Sensorleitungen auf
getrennte Verlegung achten.
• Position für die Montage auswählen, zwei Löcher Ø 6 mm
nebeneinander im Abstand von 113 mm bohren und
beiliegende Dübel einsetzen.
•. Regler mit Hilfe der im Lieferumfang enthaltenen Schrau-
ben (4 x 40) mm befestigen (Pos. 1)
• Elektrischen Anschluss durchführen. Die Stromversor-
gung des Reglers (210 ... 250 V~) muss über externen
Netzschalter erfolgen.
Anschluss der Sensoren an den Klemmen:
1 / 2 =
Sensor 1 (z. B. Speicherfühler)
3 / 4 =
Sensor 2 (z. B. Heizkreis-Rücklauf-Fühler)
Anschluss des Verbrauchers an den Klemmen:
7
= Arbeitskontakt Relais (RO)
8
= Ruhekontakt Relais (RC)
9
= Nullleiter (N)
Erdungsklemme
(Sammelklemmenblock)
Netzanschluss an den Klemmen:
10 = Nullleiter (N)
11 = Leiter (L)
Erdungsklemme
(Sammelklemmenblock)
• Die Zungen der benötigten Einführungskanäle an der
Unterseite der Abdeckung abbrechen. Die Leitungen mit
den beiliegenden Zugentlastungsbügeln und den zuge-
hörigen Schrauben am Gehäuse fixieren (Pos. 2).
• Gewünschte Einstellungen für Mini-Schalter (Handbe-
triebsmodus, Maximaltemperatur-, Minimaltemperatur-
begrenzung und Frostschutz) vornehmen.
• Gegebenenfalls Einstellung am Potenziometer für Tem-
peraturdifferenz vornehmen.
• Gegebenenfalls beiliegende Silikondichtung in Sockel-
nut (ohne Zug) einlegen, wenn Tropfwasserschutz erfor-
derlich.
• Abdeckung aufsetzen und verschrauben (Pos. 3)
• Gegebenenfalls Temperaturbegrenzung (Minimal- oder
Maximaltemperaturbegrenzung, je nach Mini-Schalter-
stellung) einstellen
• Gehäusedeckel aufsetzen und verschrauben (Pos. 4)
