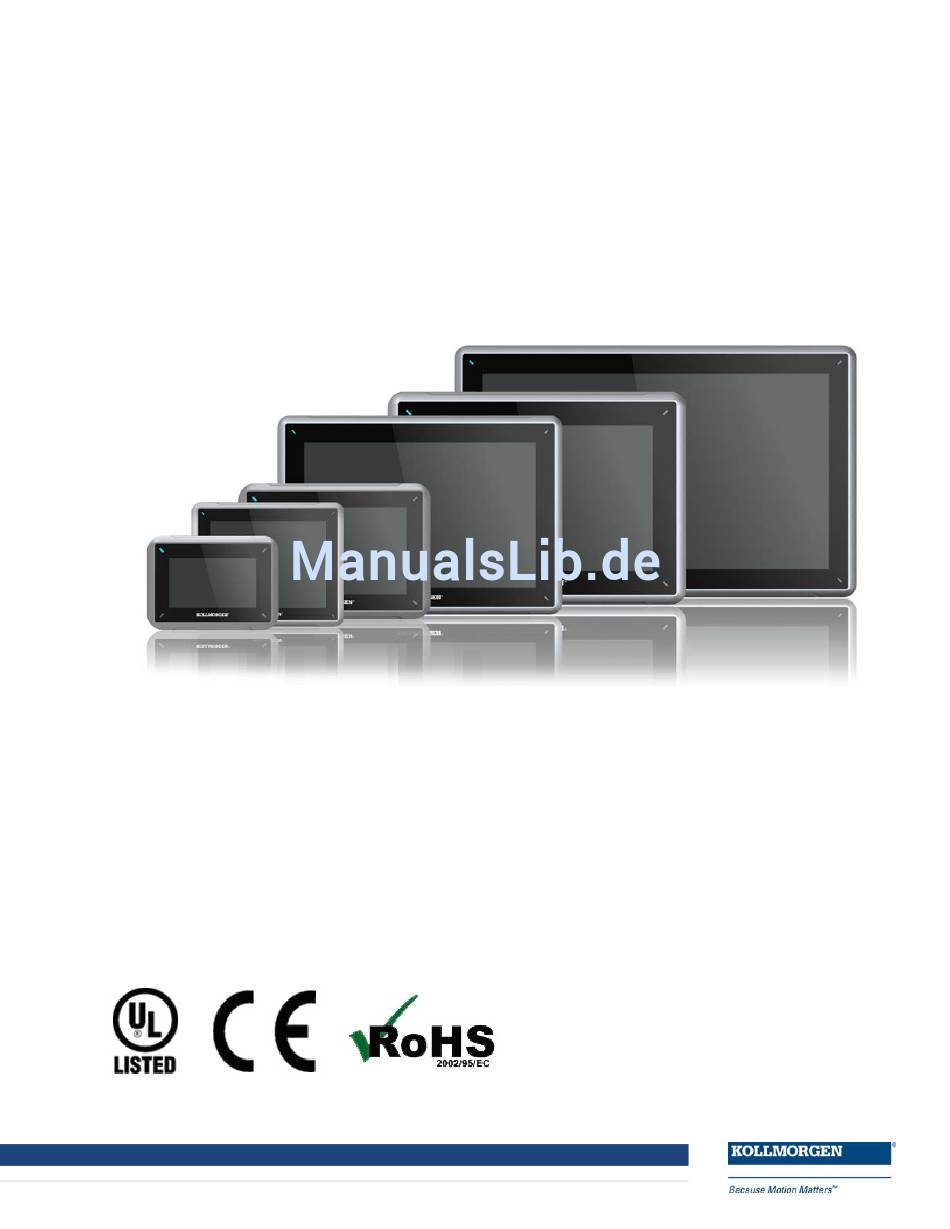

- Seite 1 Grafisches Bedienterminal Installationshandbuch Ausgabe A, Juli 2013 AKI-CDB-MOD-07T 7” Touchscreen HMI Bewahren Sie alle Anleitungen während der gesamten Nutzungsdauer des Produkts als Produktkomponente auf. Händigen Sie alle Anleitungen künftigen Anwendern/Besitzern des Produkts aus.
- Seite 2 Technische Änderungen zur Verbesserung der Leistung der Geräte ohne vorherige Ankündigung vorbehalten! Gedruckt in den USA. Dieses Dokument ist geistiges Eigentum von Kollmorgen™. Alle Rechte vorbehalten. Kein Teil dieses Werkes darf in irgendeiner Form (Fotokopie, Mikrofilm oder in einem anderen Verfahren) ohne schriftliche Genehmigung von Kollmorgen™...
-
Seite 3: Inhaltsverzeichnis
6.3 AKI-CDB-MOD-07T Übersicht ........ -
Seite 4: Allgemein
Textsteuerung, dynamische Anzeige, Zeitkanäle sowie Alarm- und Rezeptverwaltung. Das Advanced Kollmorgen Interfaces arbeitet primär objektbasiert, was Verständnis und Bedienung erleichtert. Die Konfiguration erfolgt auf einem PC mit dem Kollmorgen Visualization Builder Konfigurations-Tool. Anschließend kann das Projekt auf das Bedienterminal übertragen und dort gespeichert werden. -
Seite 5: Sicherheitshinweise
AKI-CDB-MOD-07T | SICHERHEITSHINWEISE SICHERHEITSHINWEISE Installateur und Eigentümer und bzw. oder Bediener des Bedienterminals müssen dieses Installationshandbuch lesen und verstehen. Allgemein • Lesen Sie die Sicherheitshinweise sorgfältig durch. • Überprüfen Sie die Lieferung beim Empfang auf etwaige Transportschäden. Informieren Sie den Lieferanten umgehend, wenn Schäden entdeckt werden. -
Seite 6: Hinweise Zur Installation
AKI-CDB-MOD-07T | SICHERHEITSHINWEISE • Für Kanada gilt außerdem folgender Warnhinweis: AVERTISSEMENT – AVANT DE DECONNECTER L’EQUIPEMENT, COUPER LE COURANT OUS’ASSURER QUE L‘EMPLACEMENT EST DESIGNE NON DANGEREUX. Es dürfen nur Erweiterungsmodule mit UL- und cUL-Zulassung an den mit „EXPANSION“ gekennzeichneten Erweiterungsanschluss angeschlossen werden. Derzeit sind keine derartigen Geräte geprüft oder zugelassen. -
Seite 7: Betrieb
• Eine falsch eingesetzte Batterie kann zu einer Explosionsgefahr führen. Verwenden Sie ausschließlich die vom Lieferanten empfohlenen Batterien. Die Batterie muss während der Garantiezeit von einem autorisierten Kollmorgen Service Center ausgetauscht werden. Demontage und Entsorgung • Eine vollständige oder teilweise Wiederverwertung des Operator Panels ist entsprechend den jeweils geltenden Bestimmungen vorzunehmen. -
Seite 8: Installation
AKI-CDB-MOD-07T | INSTALLATION INSTALLATION Platzanforderungen • Maximale Dicke der Einbauplatte: 11 mm • Platzbedarf in Millimetern für den Einbau des Bedienpanels: 100 mm 100 mm 50 mm 50 mm 100 mm Hinweis: Die Abmessungen auf der Zeichnung sind nicht proportional. -
Seite 9: Installationsvorgang
AKI-CDB-MOD-07T | INSTALLATION Installationsvorgang Folgendes wird benötigt: • Ein Phillips-Schraubendreher 1. Packen Sie die Lieferung aus und überprüfen Sie sie auf Vollständigkeit. Informieren Sie bei Beschädigungen den Lieferanten. Hinweis: Stellen Sie das Operator Panel während der Installation auf eine stabile Oberfläche. -
Seite 10: Verbindungen Mit Dem Controller
AKI-CDB-MOD-07T | INSTALLATION 4. Schließen Sie die Kabel in der angegebenen Reihenfolge an, (siehe Zeichnung und Schrittfolge unten). Vorsicht: • Vergewissern Sie sich, dass Operator Panel und Steuerung über dieselbe elektrische Erdung verfügen (Bezugspotenzial). Andernfalls können Kommunikationsfehler auftreten. • Das Operator Panel muss vor der Inbetriebnahme die Umgebungstemperatur annehmen. Wenn sich Kondensat bildet, stellen Sie vor dem Netzanschluss sicher, dass das Operator Panel trocken ist. -
Seite 11: Technische Daten
AKI-CDB-MOD-07T | TECHNISCHE DATEN TECHNISCHE DATEN Parameter AKI-CDB-MOD-07T Frontabdeckung, 204 × 143 × 7 mm B × H × T Ausschnittabmes- 187 × 126 mm sungen, B × H Einbautiefe 43 mm (143 mm einschl. Freiraum) Einzelmontage VESA 75 × 75 Hinweis: Die maximale Schraubenlänge für die VESA-Montage beträgt 4 mm. - Seite 12 AKI-CDB-MOD-07T | TECHNISCHE DATEN Parameter AKI-CDB-MOD-07T Stromversorgung +24 V DC (18-32 V DC) CE: Die Stromversorgung muss den Anforderungen gemäß IEC 60950 und IEC 61558-2-4 entsprechen. UL und cUL: Die Stromversorgung muss gemäß den Bestimmungen zur Stromversorgungsklasse II erfolgen. Display TFT-LCD mit LED-Hintergrundbeleuchtung.
-
Seite 13: Chemikalienbeständigkeit
AKI-CDB-MOD-07T | CHEMIKALIENBESTÄNDIGKEIT CHEMIKALIENBESTÄNDIGKEIT Metallgehäuse Rahmen- und Gehäusematerial bestehen aus pulverbeschichtetem Aluminium. Diese Pulverbeschichtung widersteht dem Einfluss folgender Chemikalien ohne sichtbare Veränderung: Essigsäure 10% Phosphorsäure 4% Zitronensäure 10% Phosphorsäure 10% Diesel Meerwasser Destilliertes Wasser Natriumchlorid 2% Speiseöl Natriumchlorid 20% Heizöl Schwefelsäure 20%... -
Seite 14: Touchdisplay Und Überzug
AKI-CDB-MOD-07T | CHEMIKALIENBESTÄNDIGKEIT Touchdisplay und Überzug 5.2.1 Autoflex EBA 180L Autoflex EBA 180L bedeckt den Überzug rund um das Touch-. Lösungsmittelbeständigkeit Autoflex EBA 180L ist gemäß DIN 42 115 Teil 2 für die Dauer von mehr als 24 Stunden beständig gegen folgende Chemikalien, ohne dass sichtbare Veränderungen entstehen:... -
Seite 15: Autoflex Eba 180L
AKI-CDB-MOD-07T | CHEMIKALIENBESTÄNDIGKEIT 5.2.3 Autoflex EBA 180L Es wird die Verwendung der Autoflex EBA 180LTouchscreen-Schutzfolie empfohlen, diese kann bei Kollmorgen bestellt werden. Lösungsmittelbeständigkeit Autoflex EBA 180L widersteht dem Einfluss derselben Chemikalien wie Autotex F157 oder F207 gemäß Abschnitt Autoflex EBA 180L. -
Seite 16: Operator Panel-Zeichnungen
AKI-CDB-MOD-07T | OPERATOR PANEL-ZEICHNUNGEN OPERATOR PANEL-ZEICHNUNGEN Anschlüsse Pos. Anschluss Beschreibung Stromversorgung +24 V DC (18-32 V DC) COM 1/2 Kommunikationsanschlüsse LAN (Anschluss 2) 1 × 10/100 Base-T (geschirmt RJ-45) 2 × USB Host 2.0, max Ausgangsstrom 500 mA Kopfhörer Kopfhöreranschluss LAN (Anschluss 1) 1 ×... -
Seite 17: Aki-Cdb-Mod-07T Übersicht
AKI-CDB-MOD-07T | OPERATOR PANEL-ZEICHNUNGEN AKI-CDB-MOD-07T Übersicht max. 11 mm Kollmorgen | Juli 2013... -
Seite 18: Zusätzliche Installationshinweise
AKI-CDB-MOD-07T | ZUSÄTZLICHE INSTALLATIONSHINWEISE ZUSÄTZLICHE INSTALLATIONSHINWEISE Wenn Kommunikationsprobleme auftreten, z.B. in Umgebungen mit Störeinflüssen oder bei Temperaturen in der Nähe der zulässigen Grenzwerte, sind folgende Empfehlungen zu beachten. Operator Panel erden Tür Montageplatte im Schrank Bedienpanel Stromversorgung 24 V DC... -
Seite 19: Ethernet-Verbindung Im Bedienterminal
AKI-CDB-MOD-07T | ZUSÄTZLICHE INSTALLATIONSHINWEISE Hinweis: Die Erdungsleiter müssen kurz sein und es sollte ein großer Leiterquerschnitt vorliegen. Ein langer und dünner Erdungsleiter besitzt bei hohen Frequenzen eine sehr hohe Impedanz (Widerstand) und leitet Störungen nicht zur Erdung ab. Mehradrige Leiter sind einadrigen Leitern mit demselben Querschnitt vorzuziehen. - Seite 20 AKI-CDB-MOD-07T | ZUSÄTZLICHE INSTALLATIONSHINWEISE Eine geeignete Lösung ist die Verwendung eines geschirmten Ethernet-Kabels, dessen Abschirmung nur an einem Ende angeschlossen wird. Eine Möglichkeit besteht darin, die Abschirmung zu entfernen, siehe 3 in der Zeichnung oben. Ein elegantere Lösung ist die Verlängerung des geschirmten Ethernet-Kabels mit einem ungeschirmten Ethernet-Kabelabschnitt, siehe 4 in der Zeichnung oben.
-
Seite 21: Emv-Schutz Verbessern
AKI-CDB-MOD-07T | ZUSÄTZLICHE INSTALLATIONSHINWEISE EMV-Schutz verbessern • Verwenden Sie zunächst die Originalkabel von Kollmorgen bzw. • Setzen Sie für die Kommunikation per RS232 geschirmte Kabel ein. Setzen Sie für die Kommunikation per RS422 und RS485 Twistedpairkabel und geschirmte • Kabel ein. -
Seite 22: Umgebungstemperatur
AKI-CDB-MOD-07T | ZUSÄTZLICHE INSTALLATIONSHINWEISE Ferritkerne, die an den geschirmten Kabeln befestigt werden, können geringfügige Störungen unterdrücken. Große Ferritstücke, die an ungeschirmten Kabeln und an Stellen angebracht werden, an denen Leiter zwei- bis viermal um die Kerne gewickelt sind, weisen eine ca. 5- bis 25-fach höhere Wirksamkeit auf. -
Seite 23: Sicherheit
AKI-CDB-MOD-07T | ZUSÄTZLICHE INSTALLATIONSHINWEISE Sicherheit Die meisten Operator Panels werden mit 24 V DC versorgt. Stromversorgung 230 VDC auf 24 VDC Bedienpanel +24 V Stromversorgung 230 VDC auf 24 VDC Bedienpanel +24 V Abstand? Stromversorgung 230 VDC auf 24 VDC... -
Seite 24: Galvanische Isolierung
AKI-CDB-MOD-07T | ZUSÄTZLICHE INSTALLATIONSHINWEISE • Es besteht kein Risiko, dass die 24-V-Versorgung im Verhältnis zur Erde einen hohen Wert aufweist. Dies ist nicht ungewöhnlich, da eine hohe statische Elektrizität vorliegt. Galvanische Isolierung Eingebaute Ethernet Elektronik Galvanische Trennung DC/DC Filter DC/AC... -
Seite 25: Kabel- Und Busabschluss Rs485
AKI-CDB-MOD-07T | ZUSÄTZLICHE INSTALLATIONSHINWEISE Hinweis: Stellen Sie unbedingt sicher, dass die 24-V-Versorgung in der externen Isolierungseinheit nicht mit einem der Kommunikationsanschlüsse verbunden ist. Wenn keine 100%-ige Isolierung gegenüber der 24-V-Versorgung vorliegt, führen Störungen und Erdungsströme vom 0-V-Anschluss auf der 24-V-Seite zu einer Unterbrechung der Kommunikation. - Seite 26 WISSENSWERTES ÜBER KOLLMORGEN Kollmorgen ist ein führender Anbieter von Antriebssystemen und Komponenten für den Maschinenbau. Dank großem Know-how im Bereich Antriebssysteme, höchster Qualität und umfassender Fachkenntnisse bei der Verknüpfung und Integration von standardisierten und spezifischen Produkten liefert Kollmorgen optimale Lösungen, die mit Leistung, Zuverlässigkeit und Bedienerfreundlichkeit bestechen und Maschinenbauern einen wichtigen...
