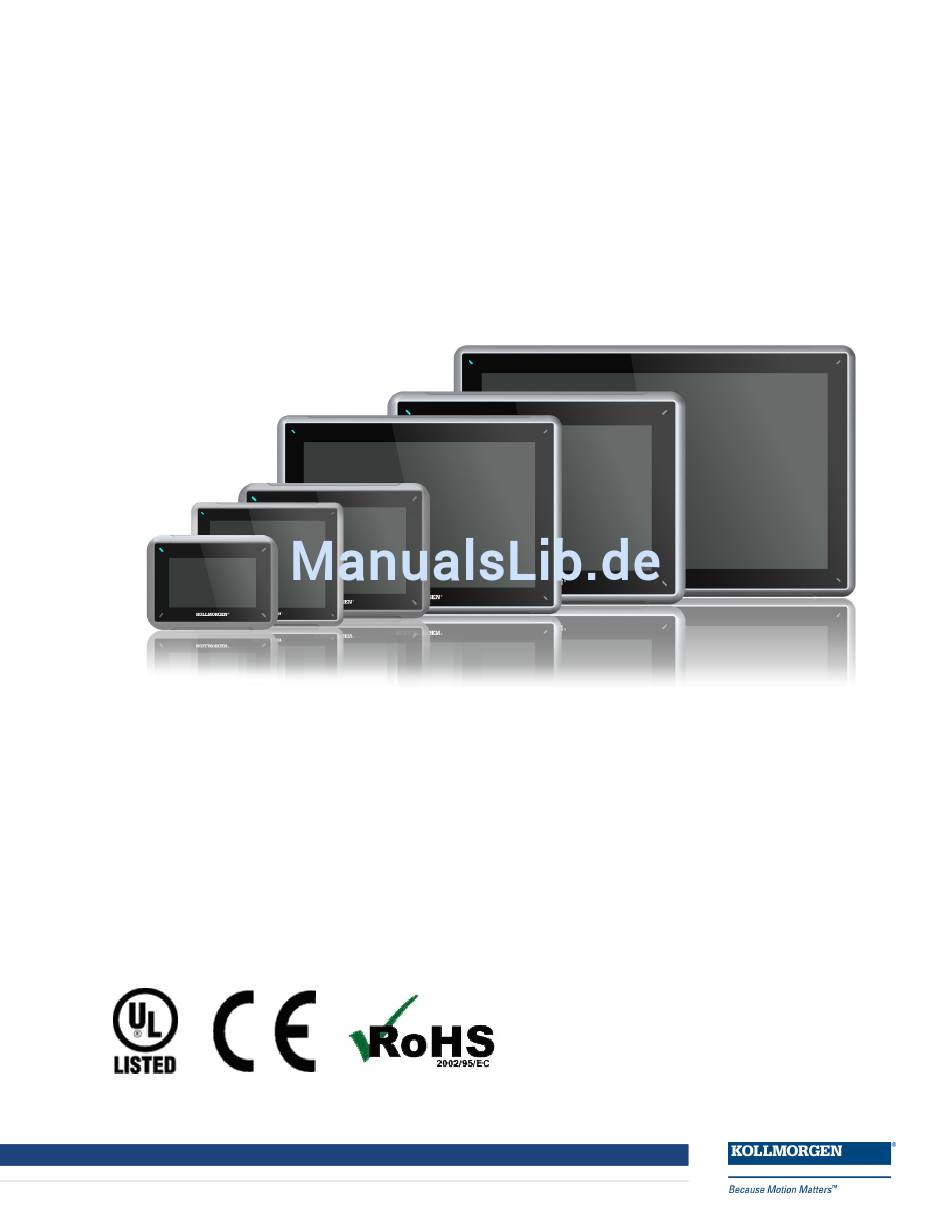

- Seite 1 Grafisches Bedienterminal Installationshandbuch Ausgabe B, Oktober 2014 AKI-CDC-MOD-15T 15” Touchscreen HMI Bewahren Sie alle Anleitungen während der gesamten Nutzungsdauer des Produkts als Produktkomponente auf. Händigen Sie alle Anleitungen künftigen Anwendern/Besitzern des Produkts aus.
-
Seite 2: Bemerkung
Technische Änderungen zur Verbesserung der Leistung der Geräte ohne vorherige Ankündigung vorbehalten! Gedruckt in den USA. Dieses Dokument ist geistiges Eigentum von Kollmorgen™. Alle Rechte vorbehalten. Kein Teil dieses Werkes darf in irgendeiner Form (Fotokopie, Mikrofilm oder in einem anderen Verfahren) ohne schriftliche Genehmigung von Kollmorgen™... -
Seite 3: Inhaltsverzeichnis
7.3 AKI-CDC-MOD-15T Übersicht ........ -
Seite 4: Allgemein
Textanzeige und Textsteuerung, dynamische Anzeige, Zeitkanäle sowie Alarm- und Rezeptverwaltung. Das Erweiterte Kollmorgen-Schnittstellen arbeitet primär objektbasiert, was Verständnis und Bedi- enung erleichtert. Die Konfiguration erfolgt auf einem PC mit dem Kollmorgen Visualization Builder Konfigurations-Tool. Anschließend kann das Projekt auf das Bedienterminal übertragen und dort gespeichert werden. -
Seite 5: Sicherheitshinweise
AKI-CDC-MOD-15T | SICHERHEITSHINWEISE SICHERHEITSHINWEISE Installateur und Eigentümer und bzw. oder Bediener des Bedienterminals müssen dieses Installationshandbuch lesen und verstehen. Allgemein • Lesen Sie die Sicherheitshinweise sorgfältig durch. • Überprüfen Sie die Lieferung beim Empfang auf etwaige Transportschäden. Informieren Sie den Lieferanten umgehend, wenn Schäden entdeckt werden. -
Seite 6: Drahtgröße
AKI-CDC-MOD-15T | SICHERHEITSHINWEISE Es dürfen nur Erweiterungsmodule mit UL- und cUL-Zulassung an den mit „EXPANSION“ gekennzeichneten Erweiterungsanschluss angeschlossen werden. Derzeit sind keine derartigen Geräte geprüft oder zugelassen. SEULES LES UNITÉS D'EXTENSION CERTIFIÉES UL ET cUL PEUVENT ÊTRE RACCORDÉES AU PORT DÉSIGNÉ « EXPANSION ». -
Seite 7: Hinweise Zur Installation
Eine falsch eingesetzte Batterie kann zu einer Explosionsgefahr führen. Verwenden Sie ausschließlich die vom Lieferanten empfohlenen Batterien. Die Batterie muss während der Garantiezeit von einem autorisierten Kollmorgen Service Center ausgetauscht werden. • Die Einheit kann mithilfe des Reset-Schalters, der sich hinter dem Lüfter befindet, zurückgesetzt werden. - Seite 8 AKI-CDC-MOD-15T | SICHERHEITSHINWEISE auf die Funktionalität des HMI Panels. Die optische Erscheinung kann unter bestimmten Umgebungsbedingungen wie Temperatur, Feuchte und atmosphärischem Druck auftreten. Kollmorgen | Oktober 2014...
-
Seite 9: Installation
AKI-CDC-MOD-15T | INSTALLATION INSTALLATION Platzanforderungen • Maximale Stärke der Installationsplatte: 8 mm • Platzbedarf in Millimetern für den Einbau des Bedienpanels: 100 mm 100 mm 50 mm 50 mm 100 mm 410 mm Hinweis: Die Abmessungen auf der Zeichnung sind nicht proportional. -
Seite 10: Installationsvorgang
AKI-CDC-MOD-15T | INSTALLATION Installationsvorgang Folgendes wird benötigt: • Ein Torx TX7-Schraubendreher 1. Packen Sie die Lieferung aus und überprüfen Sie sie auf Vollständigkeit. Informieren Sie bei Beschädigungen den Lieferanten. Hinweis: Stellen Sie das HMI Panel während der Installation auf eine stabile Oberfläche. - Seite 11 AKI-CDC-MOD-15T | INSTALLATION 4. Schließen Sie die Kabel in der angegebenen Reihenfolge an, (siehe Zeichnung und Schrittfolge unten). Vorsicht: • Das HMI Panel muss vor der Inbetriebnahme die Umgebungstemperatur annehmen. Wenn sich Kondensat bildet, stellen Sie vor dem Netzanschluss sicher, dass das Operator Panel trocken ist.
-
Seite 12: Verbindungen Mit Dem Controller
AKI-CDC-MOD-15T | INSTALLATION 3.2.1 Verbindungen mit dem Controller Angaben zu den Verbindungskabeln zwischen HMI Panel und Controller entnehmen Sie der Hilfedatei für den entsprechenden Treiber. 3.2.2 Andere Verbindungen und Peripheriegeräte Kabel, Peripherieausrüstung und Zubehör müssen für die jeweilige Anwendung und die herrschenden Umgebungsbedingungen ausgelegt sein. -
Seite 13: Hardware-Austausch
AKI-CDC-MOD-15T | HARDWARE-AUSTAUSCH HARDWARE-AUSTAUSCH Dieser Abschnitt enthält Informationen über den Austausch von Hardwareteilen des Bedienterminals. Dafür dürfen nur die in der aktuellsten Materialliste enthaltenen Komponenten und Materialien verwendet werden. Austausch von Lüfter und Filter Folgendes wird benötigt: • Eine neuer Lüfter •... - Seite 14 AKI-CDC-MOD-15T | HARDWARE-AUSTAUSCH 3. Entfernen Sie den Lüfterfilter. Abbildung 4-1: A. Schraube, M3x6 Torx B. Lüfterabdeckung C. Lüfterfilter Kollmorgen | Oktober 2014...
- Seite 15 AKI-CDC-MOD-15T | HARDWARE-AUSTAUSCH 4. Schrauben Sie die zwei M4x35 Torx-Schrauben heraus und entfernen Sie den Lüfter. Abbildung 4-2: A. Schraube, M4x35 Torx B. Lüfter 5. Bauen Sie den neuen Lüfter und Filter in der umgekehrten Reihenfolge ein. Ziehen Sie die Lüfterschrauben mit einem maximalen Anzugsmoment von 0,4 Nm fest.
-
Seite 16: Austausch Des 2,5" Sata Massenspeichers
AKI-CDC-MOD-15T | HARDWARE-AUSTAUSCH Austausch des 2,5” SATA Massenspeichers Folgendes wird benötigt: • Ein neuer 2,5” SATA Massenspeicher • Ein TX10 Torx-Schraubendreher Hinweis: Achten Sie auf entsprechende ESD-Schutzmaßnahmen. Gehen Sie beim Austauschen des 2,5" SATA Massenspeichers wie folgt vor: 1. Schalten Sie das Bedienterminal aus. - Seite 17 AKI-CDC-MOD-15T | HARDWARE-AUSTAUSCH 5. Nehmen Sie die Festplatte aus dem Festplattenanschluss auf der CPU-Platine. 6. Wiederholen Sie den Vorgang mit der neuen Festplatte in umgekehrter Reihenfolge. Abbildung 4-3: 1. 2,5” SATA Massenspeicher 2. CompactFlash-Steckplatz 3. CFast-Steckplatz Kollmorgen | Oktober 2014...
-
Seite 18: Austausch Eines Compactflash Oder Einer Cfast Speicherkarte
AKI-CDC-MOD-15T | HARDWARE-AUSTAUSCH Austausch eines CompactFlash oder einer CFast Speicherkarte Folgendes wird benötigt: • Eine neue CompactFlash- oder CFast-Speicherkarte. • Ein TX10 Torx-Schraubendreher Hinweis: Achten Sie auf entsprechende ESD-Schutzmaßnahmen. So tauschen Sie eine Speicherkarte aus: 1. Schalten Sie das Bedienterminal aus. -
Seite 19: Austausch Der Batterie
AKI-CDC-MOD-15T | HARDWARE-AUSTAUSCH Austausch der Batterie Folgendes wird benötigt: • Eine neue Batterie vom Typ BR 2032 (oder CR 2032). • Ein Torx-Schraubendreher Hinweis: Achten Sie auf entsprechende ESD-Schutzmaßnahmen. So tauschen Sie die Batterie aus: 1. Schalten Sie das Bedienterminal aus. -
Seite 20: Technische Daten
AKI-CDC-MOD-15T | TECHNISCHE DATEN TECHNISCHE DATEN Parameter AKI-CDC-MOD-15T Frontabdeckung, 410 × 286 × 83 mm B × H × T Ausschnittabmes- 394 × 270 mm sungen, B × H Einbautiefe 76 mm (176 mm einschl. Freiraum) Einzelmontage VESA 100 × 100 Hinweis: Die maximale Schraubenlänge für die VESA-Montage beträgt 5,5 mm. - Seite 21 AKI-CDC-MOD-15T | TECHNISCHE DATEN Parameter AKI-CDC-MOD-15T Batterie Lithiumbatterie vom Typ BR 2032 (oder CR 2032), auswechselbar Stromverbrauch bei 114 W Nennspannung Sicherung 10 A Stromversorgung DC-Eingangsbereich: 18 V DC bis 32 V DC (140 W) ATX-Standard CE: Die Stromversorgung muss den Anforderungen gemäß IEC 60950 und IEC 61558-2-4 entsprechen.
-
Seite 22: Chemikalienbeständigkeit
AKI-CDC-MOD-15T | CHEMIKALIENBESTÄNDIGKEIT CHEMIKALIENBESTÄNDIGKEIT Metallgehäuse Rahmen- und Gehäusematerial bestehen aus pulverbeschichtetem Aluminium. Diese Pulverbeschichtung widersteht dem Einfluss folgender Chemikalien ohne sichtbare Veränderung: Essigsäure 10% Phosphorsäure 4% Zitronensäure 10% Phosphorsäure 10% Diesel Meerwasser Destilliertes Wasser Natriumchlorid 2% Speiseöl Natriumchlorid 20% Heizöl Schwefelsäure 20%... -
Seite 23: Touchdisplay Und Überzug
AKI-CDC-MOD-15T | CHEMIKALIENBESTÄNDIGKEIT Touchdisplay und Überzug 6.2.1 Autotex F157/207 Autotex F157 oder F207 bedeckt den Überzug um das Display. Lösungsmittelbeständigkeit Autotex F157/F207 ist gemäß DIN 42 115 Teil 2 für die Dauer von mehr als 24 Stunden beständig gegen folgende Chemikalien, ohne dass sichtbare Veränderungen entstehen: Gelöste Scheuermittel... -
Seite 24: Schutzfolie Für Touch-Screen
AKI-CDC-MOD-15T | CHEMIKALIENBESTÄNDIGKEIT 6.2.3 Schutzfolie für Touch-Screen Autotex Lösungsmittelbeständigkeit Die Chemikalienbeständigkeit von Autotex F157 und F207 ist in Abschnitt Autotex F157/207 beschrieben. Verwendung im Außenbereich Wie alle Folien auf Polyesterbasis darf Autoflex EBA 180L nicht für längere Zeit direktem Sonnenlicht ausgesetzt werden. -
Seite 25: Operator Panel-Zeichnungen
AKI-CDC-MOD-15T | OPERATOR PANEL-ZEICHNUNGEN OPERATOR PANEL-ZEICHNUNGEN Anschlüsse COM 3/4 COM 1/2 LAN B LAN A Pos. Anschluss Beschreibung Externer Monitor Externer Monitor COM 3/4 Kommunikationsanschlüsse COM 1/2 Kommunikationsanschlüsse LAN (Anschluss B) 1 × 10/100/1000 Base-T (geschirmt RJ45); Intel 82574 LAN (Anschluss A) 1 ×... -
Seite 26: Aki-Cdc-Mod-15T Übersicht
AKI-CDC-MOD-15T | OPERATOR PANEL-ZEICHNUNGEN AKI-CDC-MOD-15T Übersicht max. 8 mm Kollmorgen | Oktober 2014... -
Seite 27: Zusätzliche Installationshinweise
AKI-CDC-MOD-15T | ZUSÄTZLICHE INSTALLATIONSHINWEISE ZUSÄTZLICHE INSTALLATIONSHINWEISE Wenn Kommunikationsprobleme auftreten, z.B. in Umgebungen mit Störeinflüssen oder bei Temperaturen in der Nähe der zulässigen Grenzwerte, sind folgende Empfehlungen zu beachten. Operator Panel erden Tür Montageplatte im Schrank Bedienpanel Stromversorgung 24 V DC... -
Seite 28: Ethernet-Verbindung Im Bedienterminal
AKI-CDC-MOD-15T | ZUSÄTZLICHE INSTALLATIONSHINWEISE Hinweis: Die Erdungsleiter müssen kurz sein und es sollte ein großer Leiterquerschnitt vorliegen. Ein langer und dünner Erdungsleiter besitzt bei hohen Frequenzen eine sehr hohe Impedanz (Widerstand) und leitet Störungen nicht zur Erdung ab. Mehradrige Leiter sind einadrigen Leitern mit demselben Querschnitt vorzuziehen. - Seite 29 AKI-CDC-MOD-15T | ZUSÄTZLICHE INSTALLATIONSHINWEISE Eine geeignete Lösung ist die Verwendung eines geschirmten Ethernet-Kabels, dessen Abschirmung nur an einem Ende angeschlossen wird. Eine Möglichkeit besteht darin, die Abschirmung zu entfernen, siehe 3 in der Zeichnung oben. Ein elegantere Lösung ist die Verlängerung des geschirmten Ethernet-Kabels mit einem ungeschirmten Ethernet-Kabelabschnitt, siehe 4 in der Zeichnung oben.
-
Seite 30: Emv-Schutz Verbessern
AKI-CDC-MOD-15T | ZUSÄTZLICHE INSTALLATIONSHINWEISE EMV-Schutz verbessern Setzen Sie für die Kommunikation per RS232 geschirmte Kabel ein. • • Setzen Sie für die Kommunikation per RS422 und RS485 Twistedpairkabel und geschirmte Kabel ein. • Verwenden Sie die passenden Kabel für den jeweiligen Bustyp: Ethernet, Profibus, CC-Link, CAN, Device Net usw. -
Seite 31: Umgebungstemperatur
AKI-CDC-MOD-15T | ZUSÄTZLICHE INSTALLATIONSHINWEISE an denen Leiter zwei- bis viermal um die Kerne gewickelt sind, weisen eine ca. 5- bis 25-fach höhere Wirksamkeit auf. Umgebungstemperatur Die maximale Umgebungstemperatur für das Bedienterminal ist den Spezifikationen zu entnehmen. Die Umgebungstemperatur bezieht sich auf die Temperatur im Geräteschrank, der die Elektronik des Bedienterminals kühlt. -
Seite 32: Sicherheit
AKI-CDC-MOD-15T | ZUSÄTZLICHE INSTALLATIONSHINWEISE Sicherheit Die meisten Operator Panels werden mit 24 V DC versorgt. Stromversorgung 230 VDC auf 24 VDC Bedienpanel +24 V Stromversorgung 230 VDC auf 24 VDC Bedienpanel +24 V Abstand? Stromversorgung 230 VDC auf 24 VDC... -
Seite 33: Galvanische Isolierung
AKI-CDC-MOD-15T | ZUSÄTZLICHE INSTALLATIONSHINWEISE • Es besteht kein Risiko, dass die 24-V-Versorgung im Verhältnis zur Erde einen hohen Wert aufweist. Dies ist nicht ungewöhnlich, da eine hohe statische Elektrizität vorliegt. Galvanische Isolierung HMI Panel ist an keiner Stelle galvanisch isoliert. -
Seite 34: Boot-Reihenfolge
AKI-CDC-MOD-15T | ZUSÄTZLICHE INSTALLATIONSHINWEISE Boot-Reihenfolge Die Boot-Reihenfolge ist die Reihenfolge, in der die Hardware-Speichergeräte gelesen werden. Wird während des Boot-Vorgangs F7 gedrückt, erscheint ein Drop-down-Menü mit allen verfügbaren bootfähigen Geräten. Die Boot-Reihenfolge kann nur temporär geändert werden. Beim nächsten Start wird die Boot-Reihenfolge wieder auf die Werkseinstellung zurückgesetzt. -
Seite 35: Reset-Schalter
AKI-CDC-MOD-15T | ZUSÄTZLICHE INSTALLATIONSHINWEISE Weitere Informationen entnehmen Sie bitte dem BIOS-Handbuch. 8.10 Reset-Schalter Der Reset-Schalter befindet sich unter dem Lüfterdeckel. Informationen über die Entfernung des Lüfterdeckels, um Zugang zum Reset-Schalter zu erhalten, entnehmen Sie bitte Kapitel Austausch von Lüfter und Filter. - Seite 36 WISSENSWERTES ÜBER KOLLMORGEN Kollmorgen ist ein führender Anbieter von Antriebssystemen und Komponenten für den Maschinenbau. Dank großem Know-how im Bereich Antriebssysteme, höchster Qualität und umfassender Fachkenntnisse bei der Verknüpfung und Integration von standardisierten und spezifischen Produkten liefert Kollmorgen optimale Lösungen, die mit Leistung, Zuverlässigkeit und Bedienerfreundlichkeit bestechen und Maschinenbauern einen wichtigen...
