System 3000
Bewegungsmelderaufsatz 1,10 m Komfort, Bewegungsmelderaufsatz 2,20
m Komfort
Mit einem Taster kann die Einschalthelligkeit nicht gelöscht werden.
Bedienung am Aufsatz
Mit dem Taster bzw. den beiden Tasten kann zwischen Automatikbetrieb, Dauer Ein und Dauer
Aus umgeschaltet werden.
￭ Bewegungsmelderaufsatz 1,10 m: Taster (5) kurz in Position ON oder OFF schieben.
￭ Bewegungsmelderaufsatz 2,20 m: Taste ON (7) oder OFF (6) drücken.
Funktion Dauer Ein grüne LED leuchtet oder Dauer Aus gelbe LED leuchtet.
Um wieder den Automatikbetrieb einzuschalten, obigen Handlungsschritt erneut ausfüh-
ren. Grüne oder gelbe LED erlischt.
6 Informationen für Elektrofachkräfte
GEFAHR!
Lebensgefahr durch elektrischen Schlag.
Gerät freischalten. Spannungsführende Teile abdecken.
Bewegungserfassung
Die Erfassung von Wärmequellen durch einen Bewegungsmelder und damit die Größe des Er-
fassungsfeldes wird beeinflusst durch:
Geometrie des Erfassungsfeldes, Montagehöhe und eingestellter Empfindlichkeit (Bild 3) bis
(Bild 10)
Bewegungsrichtung: Beim tangentialen Passieren des Bewegungsmelder entsteht ein Wärme-
signal, welches gut ausgewertet werden kann. Bei Bewegungen radial auf den Sensor zu, ist
das Wärmesignal kleiner also schwerer auszuwerten und somit die Reichweite geringer.
Die folgenden Angaben zur Größe des Erfassungsfeldes sind pauschale Richtwerte. Ab-
hängig von der Einbauumgebung und der Intensität der Wärmebewegung können Abwei-
chungen entstehen.
Erfassungsfeld und Reichweite Bewegungsmelderaufsatz 1,10 m

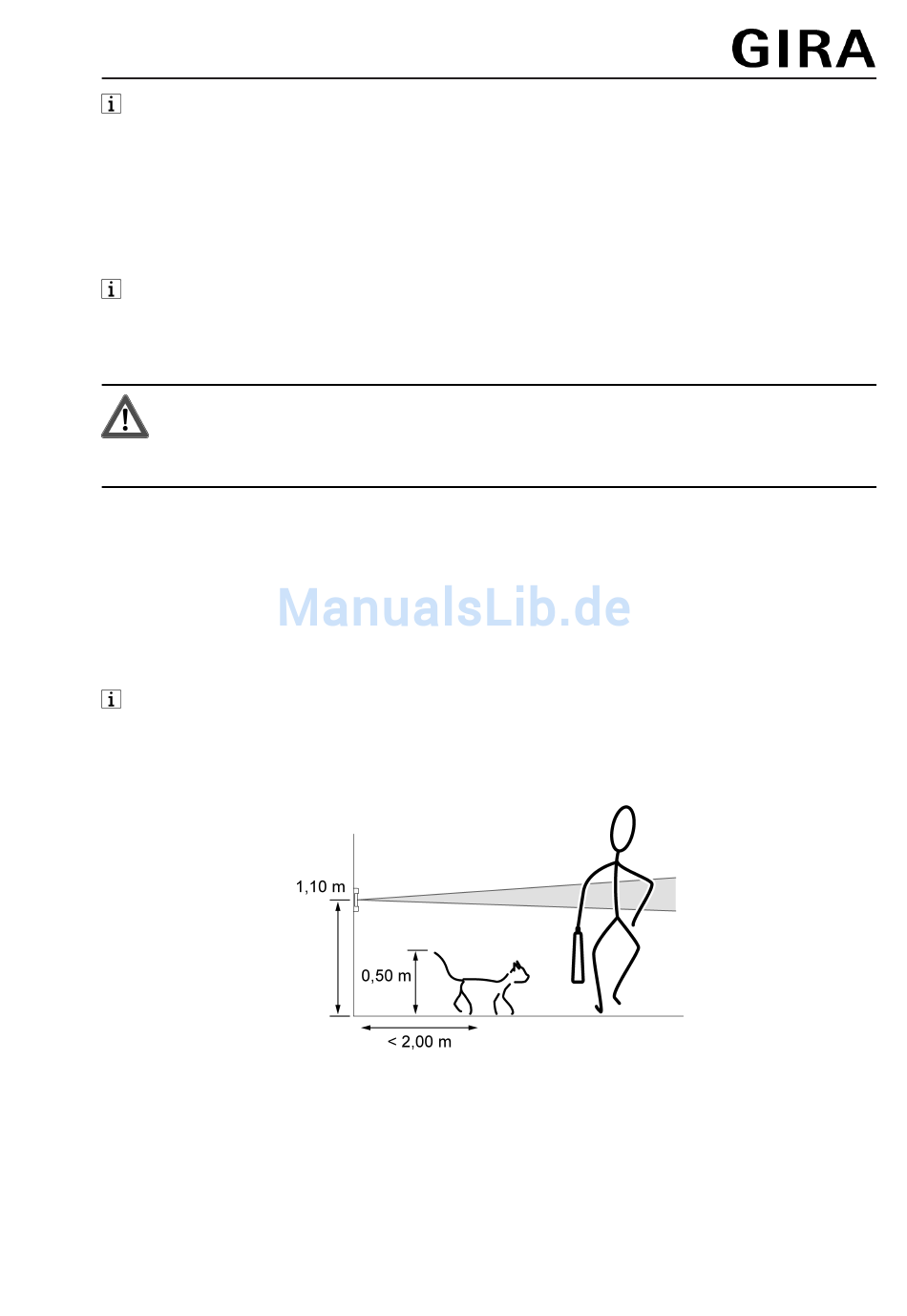

Bild 3: Erfassungsfeld und Einbauhöhe Bewegungsmelderaufsatz 1,10 m
