Inhaltszusammenfassung für Reinersct cyberJack RFID standard

  • Seite 2: Inhaltsverzeichnis

    RFID standard Bedienungsanleitung Inhaltsverzeichnis Vorwort Gerätebeschreibung cyberJack RFID standard 3.1 Chipkartenleser auspacken und aufstellen ....................3 3.2 Beschreibung der Bedienelemente ....................4 Installation der Hardware am PC 4.1 Treiberinstallation unter Windows ....................6 4.2 Treiberinstallation unter Linux ....................6 4.3 Treiberinstallation unter Mac...

  • Seite 3: Vorwort

    Vorwort 1 Vorwort Liebe Kundin, lieber Kunde, ® vielen Dank, dass Sie sich für einen RFID-Chipkartenleser aus der cyberJack RFID Familie von REINER SCT entschieden haben. Das Gerät wurde in Deutschland entwickelt und mit größter Sorgfalt hergestellt, so dass es Sie viele Jahre zuverlässig unterstützt. Nachfolgend möchten wir Sie kurz über die wichtigsten Einsatzgebiete des cyberJack ®...

  • Seite 4: Gerätebeschreibung

    2 cyberJack® RFID standard Bedienungsanleitung Gerätebeschreibung ® Der cyberJack RFID standard wurde primär für die Nutzung des elektronischen Identitätsnachweises mit dem neuen Personalausweis entworfen, bei dem der nPA als Ausweis im Internet verwendet werden kann. Der RFID-Chipkartenleser baut nach der PIN-Eingabe an der PC-Tastatur eine gesicherte Verbindung zwischen der Webanwendung und dem nPA auf.

  • Seite 5: Chipkartenleser Auspacken Und Aufstellen

    RFID standard 3 cyberJack RFID standard Chipkartenleser auspacken und aufstellen Auspacken In der Verpackung sind enthalten · ® cyberJack RFID standard · Kurzanleitung zur Geräteinstallation Je nach Variante und Bezugsquelle befinden sich gegebenenfalls noch weitere Komponenten in der Verpackung.

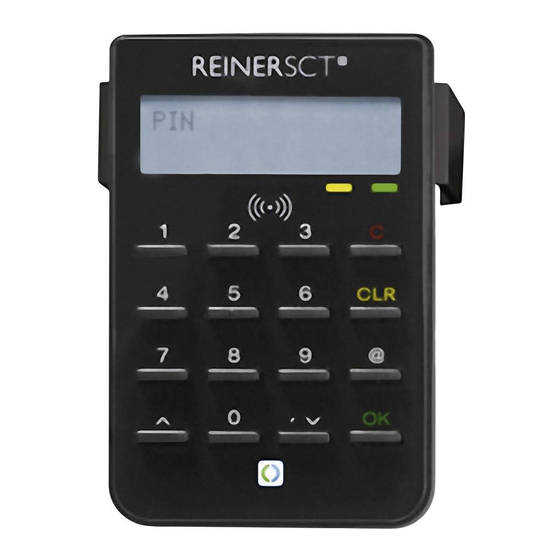

  • Seite 6: Beschreibung Der Bedienelemente

    4 cyberJack® RFID standard Bedienungsanleitung Sicherheitsversiegelung cyberJack® RFID standard, rechte Seite Sicherheitsversiegelung cyberJack® RFID standard, linke Seite Beschreibung der Bedienelemente Aufnahme für Chipkarten ® Mit dem cyberJack RFID standard können sowohl kontaktbehaftete als auch kontaktlose Chipkarten ausgelesen werden. Dazu sind zwei separate Karteneinschübe vorgesehen. Der vordere Einschub ist für die kontaktbehafteten Chipkarten und der hintere Einschub ist für die kontaktlosen Chipkarten, wie den Personalausweis, gedacht.
  • Seite 7 RFID standard 5 Genauere Informationen zu den LED-Funktionen erhalten Sie im Kapitel LED-Funktionen Display ® Der cyberJack RFID standard verfügt über ein Display mit zwei Zeilen á 16 Zeichen. Auf dem Display werden Steuertexte für die Eingabe der PIN ausgegeben.

  • Seite 8: Installation Der Hardware Am Pc

    6 cyberJack® RFID standard Bedienungsanleitung Installation der Hardware am PC Treiberinstallation unter Windows Dieser RFID-Chipkartenleser wird aktuell von allen von Microsoft offiziell veröffentlichten und vom erweiterten öffentlichen Support eingeschlossenen Windows ) unterstützt. Betriebssysteme für PC und Server (32 / 64 Bit Bitte installieren Sie die Gerätetreiber (cyberJack BaseComponents) unbedingt mit Administrator-Rechten! ->...

  • Seite 9: Treiberinstallation Unter Mac

    Installation der Hardware am PC 7 ® b) Installation des aktuellen Treiber für den cyberJack RFID standard Vorgehensweise: 1. Bitte installieren Sie zuerst den PCSCD-Treiber mit Hilfe der Paketverwaltung Ihrer Distribution. 2. Laden Sie sich danach den aktuellen Treiber passend für Ihre Distribution und Ihren Prozessor unter www.reiner-sct.com/treiber herunter.
  • Seite 10 8 cyberJack® RFID standard Bedienungsanleitung Klicken Sie auf den Button "Fortfahren" um die Installation des Treibers zu starten. Die Installation erfolgt im Standardverzeichnis. Klicken Sie dazu auf den Button "Fortfahren".
  • Seite 11 Installation der Hardware am PC 9 Klicken Sie auf den Button "Installieren". Erlauben Sie nun durch Eingabe Ihres Benutzernamen und Ihres Kennworts die Treiberinstallation. Bitte beachten Sie, dass der Benutzer die Rechte hierfür besitzen muss. Die Treiber-Installation ist nun abgeschlossen. ®...

  • Seite 12: Die Funktionen Ihres Chipkartenlesers

    10 cyberJack® RFID standard Bedienungsanleitung Die Funktionen Ihres Chipkartenlesers Gerätemenü Im Gerätemenü können Sie verschiedenste Einstellungen vornehmen und Anwendungen starten. Gehen Sie bitte dabei folgendermaßen vor. Um ins Gerätemenü zu gelangen, drücken Sie bei eingestecktem Gerät die -Taste. Im Display wird folgendes angezeigt.

  • Seite 13: Gerätemanager

    Die Funktionen Ihres Chipkartenlesers 11 Gerätemanager Der cyberJack Gerätemanager steht momentan nur für das Betriebssystem Window s zur Verfügung. Starten Sie nach dem Neustart bitte das Programm cyberJack Gerätemanager, Funktionstest im Start- Menü unter Start > Programme > REINER SCT cyberJack. Beim Start des Gerätemanagers wird Ihnen ein Registrierungsdialog angezeigt.
  • Seite 14 12 cyberJack® RFID standard Bedienungsanleitung Registerkarte Info Unter Info werden verschiedene Betriebs- und Konfigurationszustände des Chipkartenlesers sowie zugehöriger Komponenten angezeigt. Registerkarte Aktualisierung In Aktualisierung können Sie überprüfen, ob Sie noch über den aktuellen Treiberstand sowie Firmware ® für den cyberJack RFID standard verfügen.
  • Seite 15 Die Funktionen Ihres Chipkartenlesers 13 Weitere Informationen hierzu finden Sie auch im Kapitel Modulverwaltung. Registerkarte Support Über Support haben Sie die Möglichkeit, direkt mit dem REINER SCT Support Kontakt aufzunehmen. ® Hierzu werden Ihre aktuellen cyberJack Installationsdaten zusammen mit einigen wichtigen Angaben zu Ihrer PC-Konfiguration ermittelt und per E-Mail an REINER SCT versandt.
  • Seite 16 14 cyberJack® RFID standard Bedienungsanleitung Registerkarte Extras Hier können Sie die Sprache des Gerätemanagers (1) auswählen. Bei einigen Signaturanwendungen kann es vorkommen, dass unsere Chipkartenleser nicht erkannt werden. Dann müssen die alten PS/SC Chipkartenlesernamen aktiviert werden (2). Registerkarte Über Hier finden Sie die von Ihnen gemachten Registrierungsangaben, sowie einen direkten Link zur Homepage von REINER SCT, wo Sie sich über Produktneuheiten informieren können.

  • Seite 17: Die Funktion Sichere Pin-Eingabe

    Die Funktionen Ihres Chipkartenlesers 15 Die Funktion sichere PIN-Eingabe Die Funktion Sichere PIN-Eingabe dient dazu, dass Ihre Geheimzahl in einer sicheren Umgebung bleibt. Verschiedene Hackerangriffe hatten bereits das Ausspähen der PIN zum Ziel. Die Angreifer machen sich hierbei die Tatsache zunutze, dass der PC eine unsichere Umgebung darstellt, bei der Tastatureingaben ohne Probleme aufgezeichnet und via Internet verschickt werden können.
  • Seite 18 16 cyberJack® RFID standard Bedienungsanleitung Sicheres Ändern der PIN Um die PIN im sicheren Modus zu ändern, wird zuerst die aktuelle PIN eingegeben. Anschließend wird die neue PIN zweimal eingegeben. Jede Eingabe der PIN wird mit der [OK-Taste] bestätigt. Folgende Displayanzeigen erscheinen.

  • Seite 19: Revisionsanzeige

    Die Funktionen Ihres Chipkartenlesers 17 § CHANGE REFERENCE DATA § DISABLE VERIFICATION REQUIREMENT § ENABLE VERIFICATION REQUIREMENT § RESET RETRY COUNTER Alle anderen Befehle zur Chipkarte werden vom Chipkartenleser blockiert. Revisionsanzeige Es gibt zwei Möglichkeiten die Revision des Chipkartenlesers anzuzeigen. Beim Einstecken in den USB-Port des Computers bzw.
  • Seite 20 18 cyberJack® RFID standard Bedienungsanleitung Anzeige der Chipkartenleser-ID Anzeige der geladenen Applikation Anzeige der Revision der geladenen Applikation Standardanzeige im Betrieb des Chipkartenlesers bei geladener Applikation...

  • Seite 21: Ausschalten Des Rfid-Feldes

    Die Funktionen Ihres Chipkartenlesers 19 Ausschalten des RFID-Feldes Sie haben die Möglichkeit das RFID-Feld des Chipkartenlesers zu deaktivieren. Dies kann sinnvoll sein, wenn Sie z.B. nur kontakbehaftete Karten verwenden. Dazu betätigen Sie die Pfeiltaste nach oben des Chipkartenlesers. Im Display des Chipkartenlesers wird der Status des RFID-Feldes angezeigt. RFID-Feld ist ausgeschaltet RFID-Feld ist eingeschaltet Um den Status des Feldes zu ändern, betätigen Sie die Pfeiltaste nach unten des Chipkartenlesers.

  • Seite 22: Integration Des Cyberjack-Chipkartenlesers In Anwendungen

    20 cyberJack® RFID standard Bedienungsanleitung Integration des cyberJack-Chipkartenlesers in Anwendungen Electronic Banking Die Integration des Chipkartenlesers in die Homebanking-Anwendung geht in der Regel sehr einfach von ® statten. Viele Programme erkennen den cyberJack bereits automatisch. Manche Anwendungen ® verlangen nach einer Angabe der CT-API-DLL. Diese ist für alle Geräte der cyberJack Familie die ctrsct32.dll und steht im Windows Systemverzeichnis.

  • Seite 23: Tan-Generierung

    TAN-Generierung 21 TAN-Generierung ® Mit dem cyberJack RFID standard können Sie auf verschiedenen Wege eine TAN generieren. Dies wird im folgenden erklärt. Bitte prüfen Sie bei Ihrem Kreditinstitut nach, ob diese Verfahren der TAN- Generierung unterstützt werden. Manuelle TAN-Generierung Mit Hilfe der manuellen TAN-Generierung können Sie TANs durch manuelle Eingabe der Transaktionsdaten generieren.
  • Seite 24 22 cyberJack® RFID standard Bedienungsanleitung Einstellung TAN Abschluss Mit dieser Einstellung können Sie die Übertragung der generierten TAN an die Online-Banking App beschleunigen. Sofort nach der Anzeige und Bestätigung der Transaktionsdaten wird die generierte TAN zur Online- Banking Software gesendet und die nächste Transaktion kann danach gleich gestartet werden. D.h. die Bestätigung der Anzeige der Transaktionsdaten ist bereits die Willenserklärung für diese Transaktion.

  • Seite 25: Sicherheitshinweise

    Sicherheitshinweise 23 Sicherheitshinweise Organisatorische Sicherheitsmaßnahmen: § Sorgen Sie dafür, dass unbefugte Personen keinen Zugang zum Kartenlesegerät erhalten. Das Lesegerät ist so zu betreiben, dass der Missbrauch auszuschließen ist. § Tragen Sie dafür Sorge, dass der PC geeignete Schutzmaßnahmen (wie Virenscanner, Firewall) besitzt und eine Manipulation durch unbefugte Personen verhindert wird.

  • Seite 26: Support

    24 cyberJack® RFID standard Bedienungsanleitung Support Hilfe bei Störungen ® Bei Störungen, die sich nicht durch eine erneute Inbetriebnahme (siehe Kapitel 4) Ihres cyberJack RFID beheben lassen, kontaktieren Sie bitte unsere Serviceabteilung über unsere Website unter www.reiner-sct.com. Service Sie haben ein hochwertiges Produkt von REINER SCT erworben, das einer strengen Qualitätskontrolle unterliegt.

  • Seite 27: Technische Referenzen

    Technische Referenzen 25 Technische Referenzen LED-Funktionen Leuchtdioden (LEDs) ® Der cyberJack RFID standard ist mit einer gelben und einer Duo-LED ausgestattet. Die Duo-LED kann die Farben Blau und Grün annehmen. Grün bedeutet Interaktion mit einer kontaktbehafteten Chipkarte und blau zeigt die Interaktion mit einer kontaktlosen Chipkarte an. Die Funktion der Duo-LED kann überprüft werden, indem zuerst eine kontaktbehaftete Karte in den Chipkartenleser eingesteckt wird (grüne LED blinkt kurz) und danach eine kontaktlose Karte in den Chipkartenleser eingesteckt wird (blaue LED blinkt kurz).

  • Seite 28: Technische Einsatzumgebung

    Sicherheitsklasse 2. Die Sichere PIN-Eingabe für die Qualifizierte Elektronische Signatur ist nur mit einer kontaktbehafteten Chipkarte möglich. Um sicherzustellen, dass die PIN nicht im Chipkartenleser gespeichert wird, wurden spezielle Sicherheitsfunktionen im cyberJack RFID standard implementiert und die Hard- und Software des Chipkartenlesers strengen sicherheitstechnischen ®...
  • Seite 29 Technische Referenzen 27 entsprechende Duo-LED ein (grün für kontaktbehaftet, blau für kontaktlose Chipkarten). In der Sicheren ® PIN-Eingabe nimmt der cyberJack RFID standard alle Tastatureingaben auf und leitet diese ausschließlich an die Karte weiter. Vor Freigabe der Kommunikationstrennung werden diese Daten durch eine weitere Sicherheitsfunktion (Wiederaufbereitung) gelöscht.
  • Seite 30 28 cyberJack® RFID standard Bedienungsanleitung · DISABLE VERIFICATION REQUIREMENT · ENABLE VERIFICATION REQUIREMENT · RESET RETRY COUNTER Alle anderen Befehle zur Chipkarte werden vom Chipkartenleser blockiert.

  • Seite 31: Index

    Index - A - Auspacken und Aufstellen - F - Firmwaredownload - G - Gerätemanager Gerätemenü Gerätesiegel - L - LED-Funktion - R - RFID deaktivieren - S - Sichere PIN-Eingabe Sicheres Ändern der PIN Sicherheitsfunktion Sicherheitshinweise Siegel Support Gewährleistung Service - T - TAN-Generierung...
  • Seite 32 Stand: 07-2018 REINER Kartengeräte GmbH & Co. KG Baumannstr. 18 78120 Furtwangen Germany Tel.: +49 (7723) 5056-0 info@reiner-sct.com www.reiner-sct.com...
