PeakTech 3127 B Bedienungsanleitung
Universal steckernetzteil
Verwandte Anleitungen für PeakTech 3127 B
Inhaltszusammenfassung für PeakTech 3127 B

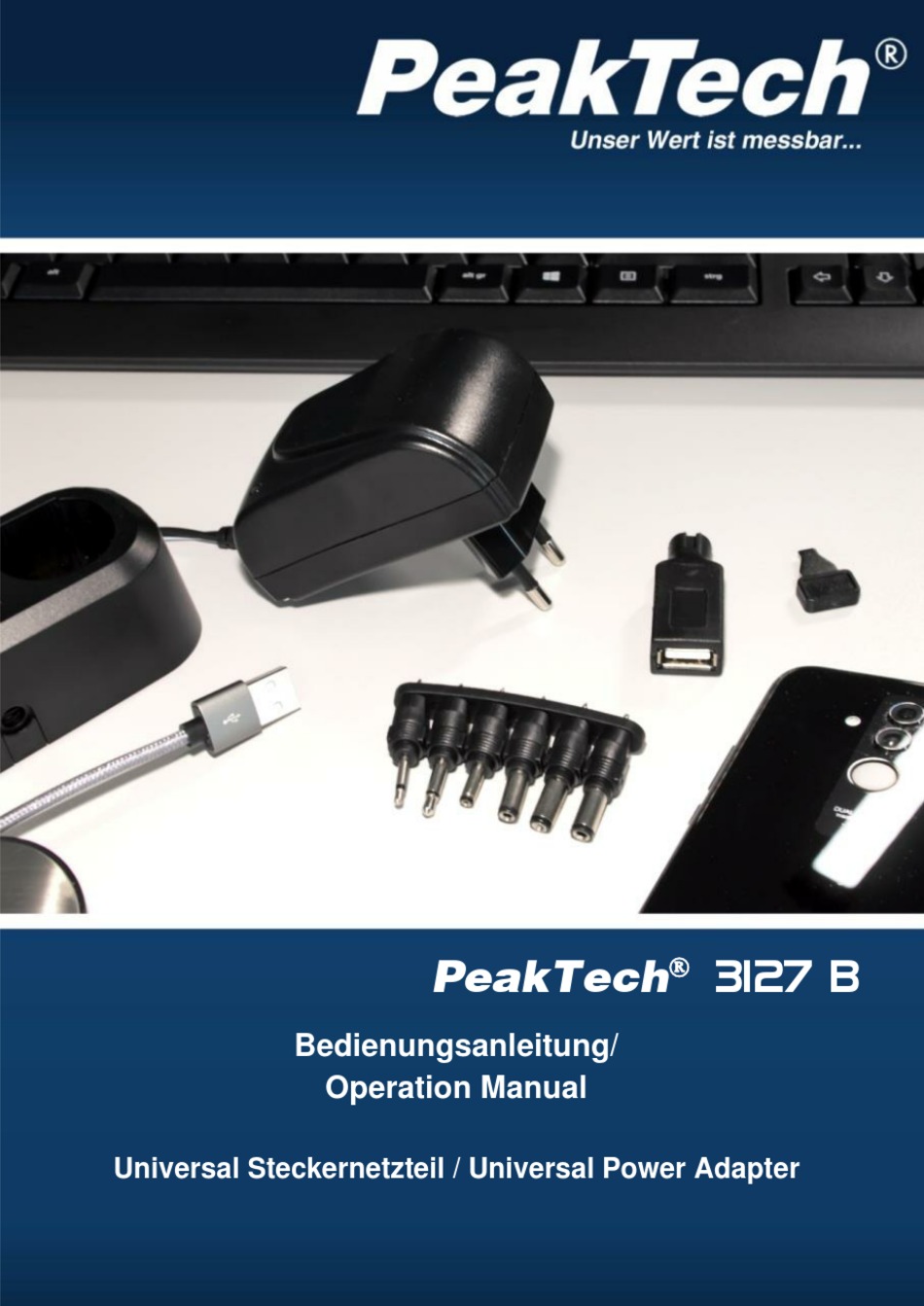

- Seite 1 3127 B PeakTech Bedienungsanleitung/ Operation Manual Universal Steckernetzteil / Universal Power Adapter...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2009/125/EG (Ökodesign-Richtlinie), 2011/65/EU (RoHS). Gerät entspricht der Schutzklasse II. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. -
Seite 3: Einleitung
2. Einleitung Das PeakTech 3127 B ist ein kompaktes Universal-Schaltnetzteil mit einer einstellbaren DC-Ausgangsspannung von 3V, 4.5V, 5V, 6V, 7.5V, 9V oder 12 V bei einer Ausgangsleistung von max. 1500 mA. Diesem praktischen Netzteil liegen verschiedene Klinken- und Hohlstecker sowie eine USB- Buchse für die Anwendung bei verschiedenen Kleingeräten aus dem... -
Seite 4: Anwendung
3. Anwendung Spannung: Stellen Sie die gewünschte Ausgangsspannung mit dem gelben Spannungswahlschalter auf der Rückseite des Gerätes ein. Hierfür findet sich ein passender Schlüssel im Zubehör. Strom: Prüfen Sie vor der Anwendung, ob die 1500 mA des P 3127 A für Ihren Verbraucher ausreichen. Nutzen Sie hierfür Typenschild oder Anleitung des Verbrauchers. - Seite 5 HINWEIS: Beim Betrieb eines Verbrauchers am USB-Adapter (FUSB1) sollte der Spannungswahlschalter auf die typische USB-Versorgungsspannung von 5 V eingestellt sein. Der USB Adapter kann durch eine Kerbe nur in einer korrekten Polung eingesteckt werden. 4. Adapter Diesem Gerät liegen ein USB Stecker, zwei Klinkenstecker und vier Hohlstecker bei: ...
-
Seite 6: Technische Daten
5. Technische Daten Eingang ACV 100 … 240 V AC Eingangsspannung Frequenz 50 / 60 Hz Leerlauf Stromverbrauch < 0.1 W Volllast Stromverbrauch ca. 0.4 A Ausgang DCV Ausgangsspannung 3.0V / 4.5V /5.0V / 6.0V/ 7.5V/ 9.0V /12.0V Ausgangsstrom 3.0 / 4.5 / 5.0V 2.1A , 6.0 / 7.5 / 9 / 12V 1.5A Leistung Ausgangsleistung Total... -
Seite 7: Safety Instructions
1. Safety instructions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2009/125/EC (Ecodesign Directive), 2011/65/EU (RoHS). Device corresponds to protection class II. In order to ensure the operational safety of the device and to avoid serious injuries caused by current or voltage flashovers or short circuits, the following safety instructions for operating the device must be observed. - Seite 8 2. Introduction The PeakTech 3127 B is a compact universal switching power supply with an adjustable DC output voltage of 3V, 4.5V, 5V, 6V, 7.5V, 9V or 12 V with an output power of max. 1500mA. This practical power supply...
- Seite 9 3. Application Voltage: Set the desired output voltage with the yellow voltage selector switch on the back of the device. There is a suitable key for this selector in the accessories. Current: Before use, check whether the 1500 mA of the P 3127 A is sufficient for your load.
- Seite 10 NOTE: When operating a load with the USB adapter (FUSB1), the voltage selector switch should be set to the typical USB supply voltage of 5 V. The USB adapter can only be plugged in with the correct polarity. 4. Adapters This device comes with a USB plug, two jack plugs and four barrel plugs: ...
-
Seite 11: Technical Specifications
5. Technical Specifications Input ACV 100 … 240 V AC Input Voltage Frequency 50 / 60 Hz Idle Power Consumption < 0.1 W Full Load Power ca. 0.4 A Consumption Output DCV Output Voltage 3.0V / 4.5V /5.0V / 6.0V/ 7.5V/ 9.0V /12.0V Output Current 3.0 / 4.5 / 5.0V 2.1A , 6.0 / 7.5 / 9 / 12V... - Seite 12 This manual is according the latest technical knowing. Technical alterations reserved. © PeakTech ® 10/2024 EHR/PL PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
