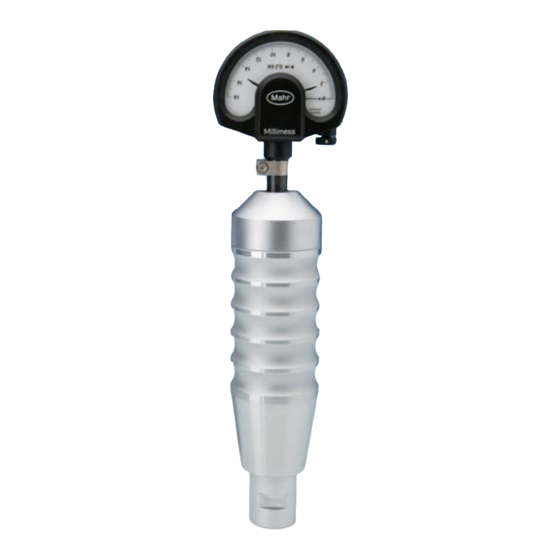

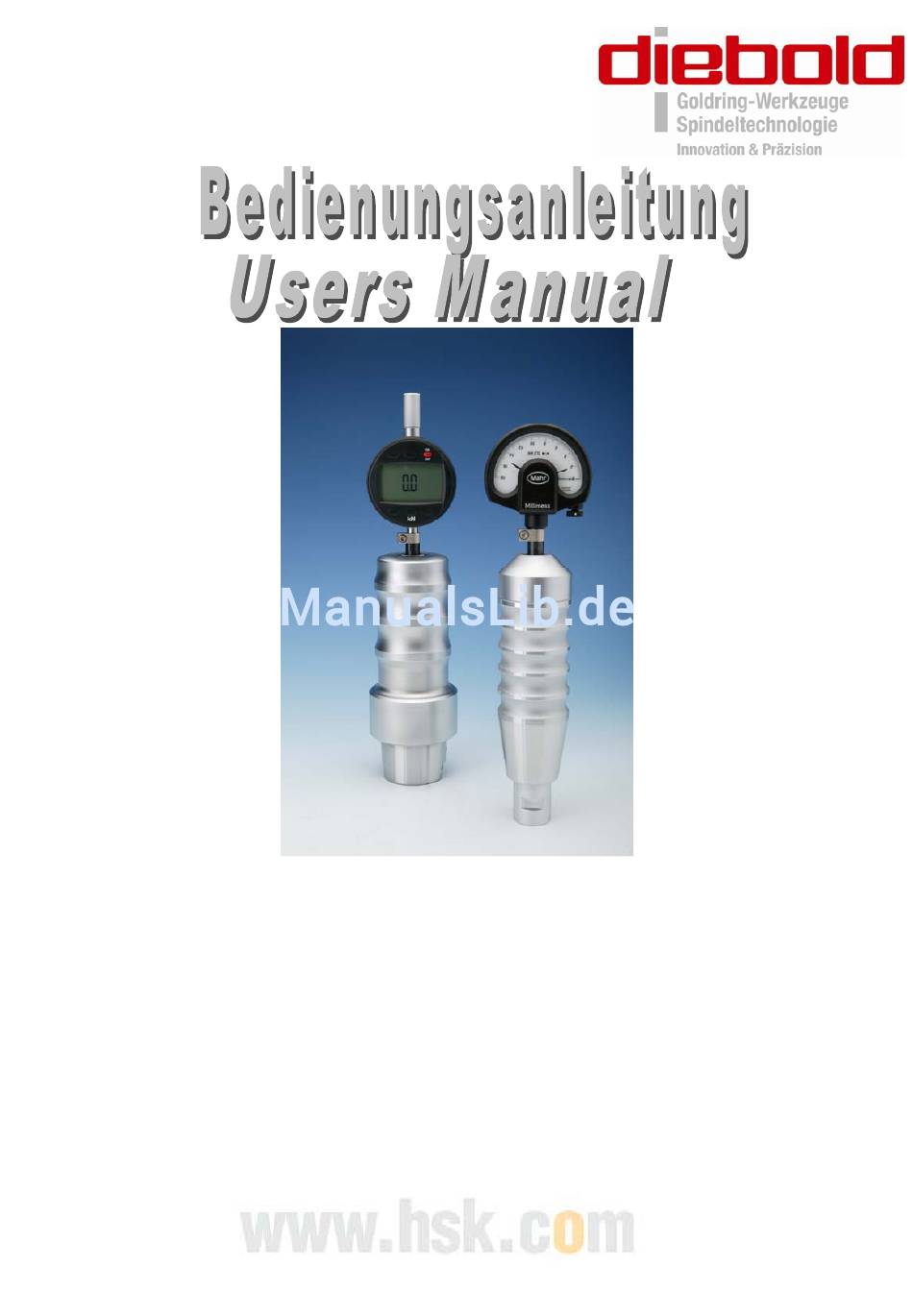

- Seite 1 Spannkraftprüfer Pull Force Gauge HSK-25 - HSK-100 SK30 - SK50 Helmut Diebold GmbH & Co. Goldring-Werkzeuge An der Sägmühle 4 D-72417 Jungingen Tel.: + 49 (0)7477-871-0 Fax: + 49 (0)7477-871-30 上海川奇机电设备有限公司...
-
Seite 2: Information
Copyright © 2001 Helmut Diebold GmbH & Co. Goldring Werkzeugfabrik. All rights reserved. Warranty All Diebold Gauging is warranted to be free from manufacturing and / or material defect. Misuse of the gauging will void warranty Changes Helmut Diebold GmbH & Co. reserves the right to modify the specifications of this gauging to reflect technical advances. -
Seite 3: Inhaltsverzeichnis
Messtechnik Inhaltsverzeichnis Seite Information........................ 2 We are not liable for damage caused by use of this equipment in other than the described manner! ....................2 Wegweiser für diese Betriebsanleitung............4 Aufbau......................4 Aufbau und Funktion der Spannkraftprüfer SK und HSK......5 2.1 Aufbau SK-Spannkraftprüfer :................ -
Seite 4: Wegweiser Für Diese Betriebsanleitung
(Angaben, Grafiken, Zeichnungen, Beschreibungen etc.) können deshalb keine Ansprüche hergeleitet werden. Der Irrtum ist vorbehalten! Die Bedienungsanleitung soll es Ihnen erleichtern den Diebold Spannkraftprüfer SK und HSK kennen zu lernen und bestimmungsgemäß, zielorientiert und sicher zu nutzen. Sollten Ihnen beim Lesen dieser Bedienungsanleitung Druckfehler, unverständliche Informationen oder Fehlinformationen auffallen, so bitten wir Sie uns diese mitzuteilen. -
Seite 5: Aufbau Und Funktion Der Spannkraftprüfer Sk Und Hsk
Messtechnik Aufbau und Funktion der Spannkraftprüfer SK und HSK Aufbau SK-Spannkraftprüfer : Anzugsbolzen, Dehnbolzen, Kegelhülse, Messuhrhalter, Messuhr Aufbau HSK – Spannkraftprüfer : Dehnbolzen, Hülse, Passscheibe, Messuhrenhalter, Messuhr G:\Bedienungsanleitungen\Messtechnik\Spannkraftprüfer\Bedienungsanleitung Stand: März 2010 Seite 5 von 16 Spannkraftprüfer D+E.dot... -
Seite 6: Messvorbereitung Mit Dem Spannkraftprüfer
Kegelgröße HSK-40 6,8 kN Kegelgröße HSK-50 11,0 kN Kegelgröße HSK-63 18,0 kN Kegelgröße HSK-80 28,0 kN Kegelgröße HSK-100 45,0 kN Kegelgröße SK-30 6,0 kN Kegelgröße SK-40 12,0 kN Kegelgröße SK-50 25,0 kN Genauere Werte für Ihre Spindel erhalten Sie vom Ihrem Spindelhersteller. -
Seite 7: Messbereich Der Spannkraftprüfer Sk Und Hsk
HSK-40 7,5 kN 15 kN HSK-50 10,0 kN 20,0 kN HSK-63 15,0 kN 30,0 kN HSK-80 20,0 kN 40,0 kN HSK-100 30,0 kN 60,0 kN SK-30 4,0 kN 8,0 kN SK-40 8,0 kN 14,0 kN SK-50 20,0 kN 26,0 kN Zubehörteile für Spannkraftprüfer SK... -
Seite 8: Messuhr
Messtechnik Messuhr Ausbau Die Klemmschraube lösen und die zu tauschende Messuhr aus der Halterung ziehen. Den Messkontakt abschrauben und an neuer Messuhr auf- und festschrauben. Einbau Die Messuhr mit aufgeschraubtem Messkontakt in die Bohrung einführen und der Messuhr einen Weg von 0,1 mm Vorspannung geben. Die Messuhreinstellung mittels Klemmschraube sichern. -
