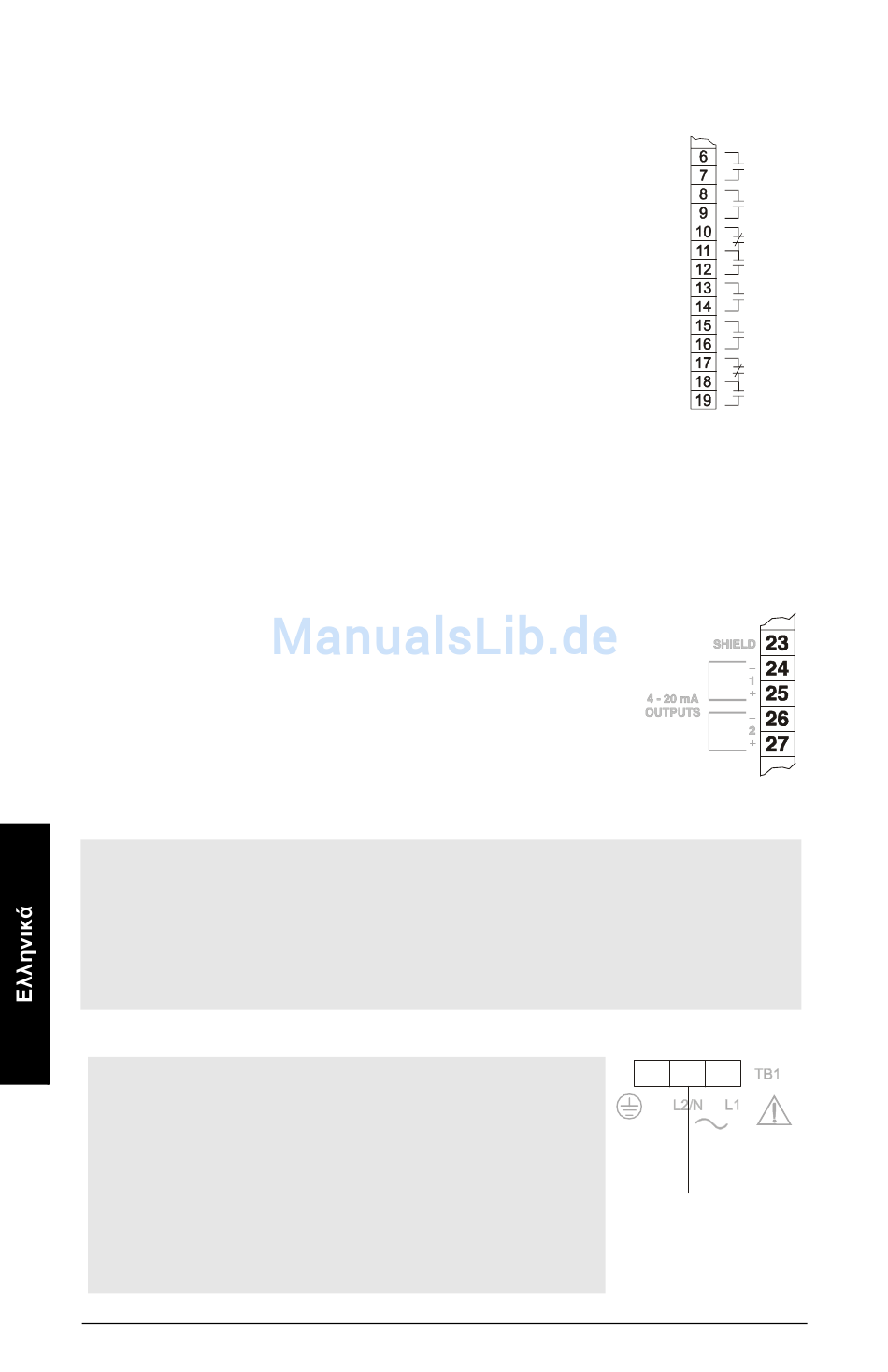

Ρελέ (Ηλεκτρονόµοι)
Οι επαφές των ρελέ φαίνονται στη θέση που έχουν όταν δεν παρέχεται ρεύµα στο ρελέ. Ο χειρισµός
όλων των ρελέ είναι ο ίδιος και µπορούν να ρυθµιστούν σε θετική ή αρνητική λογική µε
χρήση της P118 (ανατρέξτε στο Εγχειρίδιο Οδηγιών).
Ονοµαστικές τιµές ρελέ: ονοµαστικές τιµές όλων των ρελέ: 5A στα 250V AC, µη
Mοντέλο τριώv ρελέ
• 2 ρελέ ελέγχου
• 1 ρελέ συναγερµού
• Pελέ 1, 2, 3
Ρελέ ελέγχου
• Pελέ τύπου A, NO (κανονικά ανοικτό) (ρελέ µε αρίθµηση 1,2,4
5)
Ρελέ συναγερµού/ελέγχου
• Pελέ τύπου C, NO (κανονικά ανοικτό) ή NC (κανονικά κλειστό)
(µε αρίθµηση 3,6)
επαγωγικά
∆ιακοπή ρεύµατος:
• Τα ρελέ 1, 2, 4, και 5 είναι ρελέ NO (κανονικά ανοικτό) και θα µεταπέσουν στην
κανονική τους κατάσταση.
Έξοδος mA
Για περισσότερες πληροφορίες, συµβουλευτείτε τις παραµέτρους
εξόδου mA (P200 έως P219) στην ενότητα αναφοράς παραµέτρων
του Εγχειριδίου Οδηγιών.
Τροφοδοσία
Προσοχή!
• Προτού εφαρµοστεί τάση στο MultiRanger για πρώτη φορά, βεβαιωθείτε ότι
όλοι οι συνδεδεµένοι εξοπλισµοί συναγερµού/ελέγχου είναι
απενεργοποιηµένοι, µέχρι να ελεγχθεί η ικανοποιητική λειτουργία και
απόδοση του συστήµατος.
• Βεβαιωθείτε ότι η µονάδα είναι συνδεδεµένη σε αξιόπιστη γείωση.
Σηµειώσεις για συνδέσεις τάσης AC
• Ο εξοπλισµός πρέπει να προστατεύεται µε ασφάλεια
15 A ή ασφαλειοδιακόπτη στην κτιριακή
εγκατάσταση.
• Ο ασφαλειοδιακόπτης ή ο διακόπτης της κτιριακής
εγκατάστασης, που χρησιµοποιείται ως διακόπτης
αποσύνδεσης, πρέπει να είναι τοποθετηµένος κοντά
στο εξοπλισµό και σε σηµείο µε εύκολη πρόσβαση
για το χειριστή.
Σελίδα EL-6 MultiRanger – ΠΕΡΙΛΗΠΤΙΚΟ ΕΓΧΕΙΡΙ∆ΙΟ Ο∆ΗΓΙΩΝ
Mοντέλο έξι ρελέ
• 4 ρελέ ελέγχου
• 2 ρελέ συναγερµού
• Pελέ 1 έως 6
RELAY 1
RELAY 2
RELAY 3
RELAY 4
RELAY 5
και
RELAY 6
GND L1
L2/N
7ML19981QD82
