2. Ein- und Ausgänge
2.1 FlyDVB-T Duo-Anschlüsse
Die FlyDVB-T Duo-Karte bietet S-Video-, Composite- und Analog-TV-Eingänge.
Anschlussdetails finden Sie in der nachstehenden Abbildung.

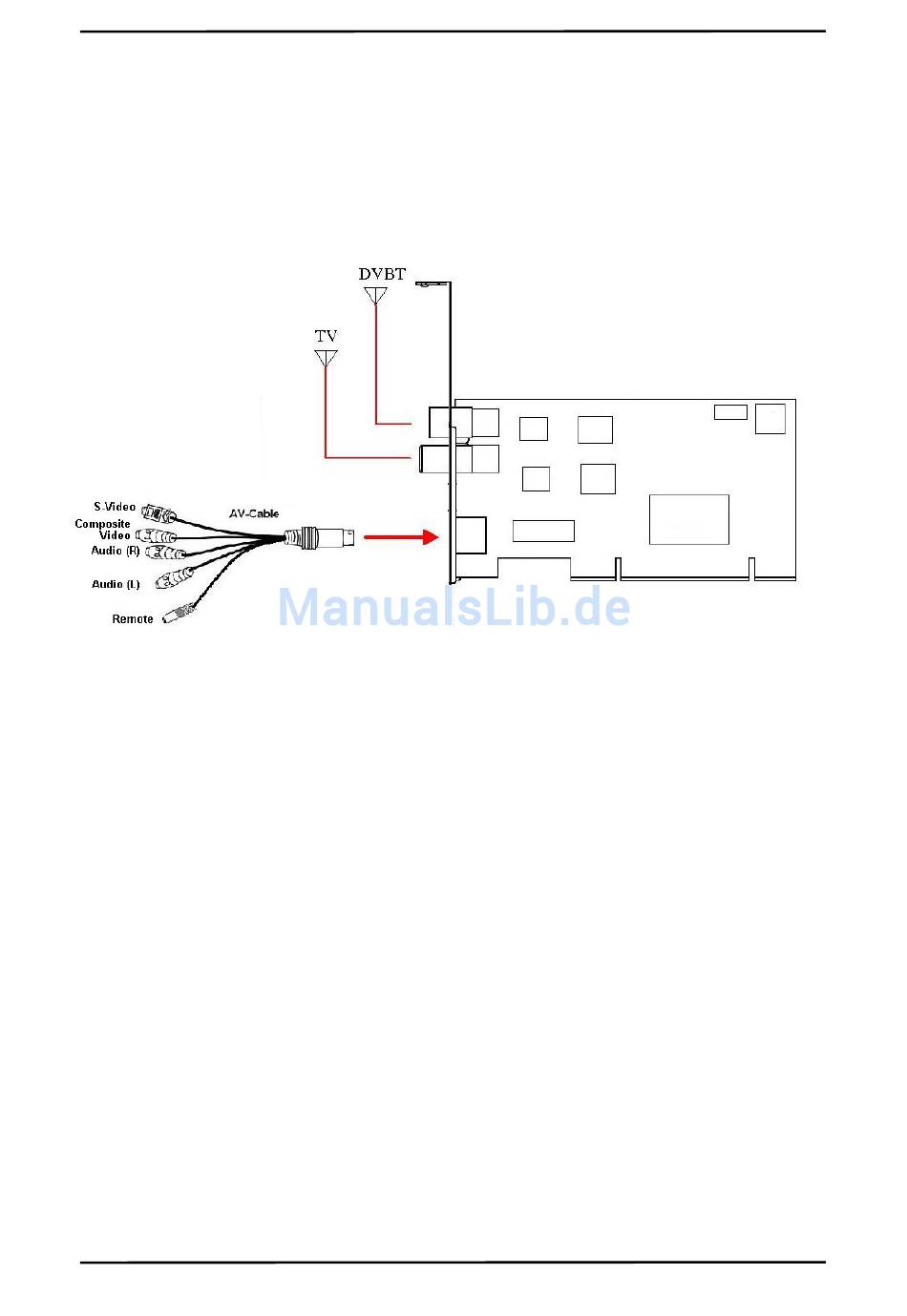

Kabel-Anschlussdiagramm
Digital-TV-Antenne:
TV-Antenne:
AV-Kabel:
S-Video:
Videoeingang:
Audio (R):
Audio (L):
Fernbedienungskabeleingang: Nimmt das IR-Sensorkabel auf
Zum Anschluss Ihrer Haus- oder Zimmerantenne
für terrestrisches Digital-TV
Zum Anschluss Ihrer Hausantenne oder des
Fernsehkabels für Analog-TV
Das AV-Kabel wird mit dem 9-poligen
Steckverbinder der FlyDVB-T Duo verbunden
S-Video-Eingang für externe Geräte wie
Videorecorder oder Camcorder
Composite-Videoeingang für externe Geräte wie
Videorecorder oder Camcorder
Zum Anschluss des rechten Tonkanals eines
externen Audiogerätes
Zum Anschluss des linken Tonkanals eines
externen Audiogerätes
Ein- und Ausgänge
3
