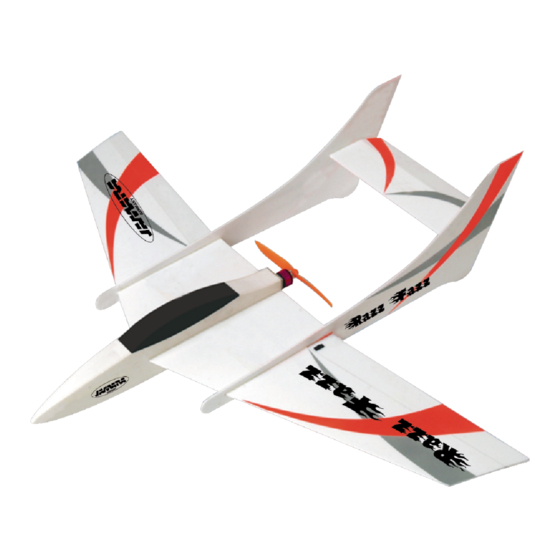

Jamara Razz Fazz Gebrauchsanleitung
Inhaltsverzeichnis
Razz Fazz
Gebrauchsanleitung
Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!
Vorsichtsmaßnahmen
!
Dieses Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren!
* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell-
montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.
D
01 6060
Art.-Nr.
Inhaltsverzeichnis
Verwandte Anleitungen für Jamara Razz Fazz
Inhaltszusammenfassung für Jamara Razz Fazz
- Seite 1 Razz Fazz 01 6060 Gebrauchsanleitung Art.-Nr. Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und bewahren Sie diese bitte auch nach Abschluss der Montage gut auf! Vorsichtsmaßnahmen Dieses Modell ist kein Spielzeug! Geeignet für Personen ab 14 Jahren! * Modellbau-Einsteiger sollten sich Hilfe von Personen mit Modellbau-Erfahrung holen, um einen sicheren Betrieb zu gewährleisten.
-
Seite 2: Inhaltsverzeichnis
Beschädigungen. ausgeschlossen. - Achten Sie darauf, dass nur ein intaktes Modell zum Wenn die Razz Fazz das erste ferngesteuerte Flugzeug ist, das Einsatz kommt. Sie bauen und im Flug einsetzen wollen, bitten Sie einen erfahrenen - Setzen Sie das Modell nur bei gutem Wetter ein. Bei Regen, Modellpiloten um Hilfe. -
Seite 3: Empfohlenes Zubehör
Empfohlenes Zubehör Motor Red Line 2204 Art.-Nr. 13 2034 Regler Xetronic 12 A Art.-Nr. 08 1912 Luftschraube 8 x 4,3 Slow Fly Art.-Nr. 17 1049 Servo 5G Digital 9,8 mm Art.-Nr. 07 4244 Akku 7,4 V 450 mAh Art.-Nr. 14 1770 Lieferumfang - Rumpf - Rumpfseitenteile 2 x... -
Seite 4: Rumpfseitenteile
Kleben Sie die Tragfläche oben am Rumpf Kleben Sie die Tragfläche unten am Rumpf fest. fest. 2. Rumpfseitenteile Schneiden Sie je Rumpfseitenteile zwei Kleben Sie die Kohlefasrflachprofile in die Überkleben Sie die Flachprofile zur Siche- Kohlefaserflachprofile für die dafür vorge- Schlitze ein. -
Seite 5: Querruder Und Höhenleitwerk
3. Querruder und Höhenleitwerk Schleifen Sie die Querrunder im 45° Win- Die Querruder werden mit einem Tesafilm Schleifen Sie die Höhenrunder im 45° kel an. an der Tragfläche anscharniert. Winkel an. Das Höhenruder wird mit einem Tesafilm Kleben Sie das Höhenleitwerk an die dafür Kleben Sie zwei gleich lange Kohlefaser- am Höhenleitwerk anscharniert. -
Seite 6: Anlenkung
5. Anlenkung Schneiden Sie vom Stahldraht 38 mm lan- Diese Teile werden für den Zusammen- Das fertig aufgebaute Anlenkungsgestän- ge Stücke ab. Und biegen Sie dies an den bau der Anlenkung benötigt. (Kohlefa- ge sollte wie auf dem Bild zu sehen auf- Enden im 90°... -
Seite 7: Schwerpunkt
8. Schwerpunkt Der Schwerpunkt liegt bei 110 mm (ge- messen von der Nasenleiste) 9. Notizen... - Seite 8 We will include a catalogue for your attention with the next order of the specialist dealer. Newsletter Aktuelle Neuheiten erfahren Sie in unserem Newsletter. Sollten Sie daran Inter- esse haben, abbonieren Sie den Jamara Newsletter. Ihre E-mail-Adresse ______________________________________________________ You can receive up-to-date news through our newsletter. If you are interested, plese apply for the Jamara Newsletter.
