Beschreibung

1

Wichtige Hinweise

Besonders wichtige Hinweise sind in dieser Anleitung mit
ACHTUNG! und HINWEIS! gekennzeichnet.
!
ACHTUNG!
Warnung vor Gefahren und Fehlern, die schwere oder tödli-
che Verletzungen verursachen können oder ernste Folgen
für das Produkt nach sich ziehen können.
i
HINWEIS
Nützliche Hinweise und zusätzliche Informationen.
1.1 Bestimmungsgemäßer Gebrauch
Der Einsatz ist ausschließlich für das vorgesehene und
geeignete Wohnungslüftungsgerät in einer trockenen und
frostfreien Umgebung vorgesehen. Die Anwendung in
sicherheitskritischen und gesundheitsgefährdeten Bereichen
ist nicht gestattet.
Ein anderer oder darüber hinausgehender Gebrauch gilt als
nicht bestimmungsgemäß. Eine unsachgemäße Handha-
bung kann Schäden am Gerät und Gefahren verursachen.
Änderungen oder Umbauten sind nicht zulässig. Die Be-
triebssicherheit des Gerätes ist nur bei bestimmungsgemä-
ßer Verwendung gewährleistet. Dazu zählt auch die Beach-
tung der zugehörigen Bedienungs- und Installations-
Anleitung sowie weiterer produktspezifischer Unterlagen.
1.2

Sicherheitshinweise

Die Nichtbeachtung der Sicherheitshinweise kann eine Ge-
fährdung für den Nutzer und für die Anlage zur Folge haben
und führt zum Verlust jeglicher Schadensersatzansprüche.
Die Installation hat von einem qualifizierten Fachmann unter
Beachtung der Installationsanleitung sowie der Einhaltung
von Regeln und Vorschriften zur Unfallverhütung zu erfol-
gen. Bestehende Brandschutzvorschriften sind zu beachten
und einzuhalten.
Elektrische Anschlussarbeiten dürfen nur von einem qualifi-
zierten Fachmann unter Einhaltung von Sicherheitsregeln für
elektrische Ausrüstungen, geltender Normen und bestehen-
der örtlicher Vorschriften ausgeführt werden. Arbeiten am
Gerät stets in spannungslosem Zustand vornehmen.
Die Installation von elektrischen Leitungen hat so zu erfol-
gen, dass keine mechanische Belastungen auf Kabelan-
schlüsse wirken und sich elektrische Leitungen nicht aus
ihren Anschlussklemmen lösen. Kabel dürfen durch Gehäu-
se- und Wartungsabdeckungen nicht gequetscht oder be-
schädigt werden.
Eine unsachgemäße oder fehlerhafte Installation kann er-
hebliche Gefahren, z.B. schwere Unfälle oder Brände, verur-
sachen. Nach Abschluss der Installationsarbeiten durch
einen Funktionstest sicherstellen, dass keine Unregelmäßig-
keiten auftreten.
4
DE
2 Beschreibung
2.1

Verwendungszweck

Die digitale Fernbedienung ist für den Einsatz mit einem
Wohnungslüftungsgerät in einer trockenen und frostfreien
Umgebung konzipiert.
2.2

Lieferumfang

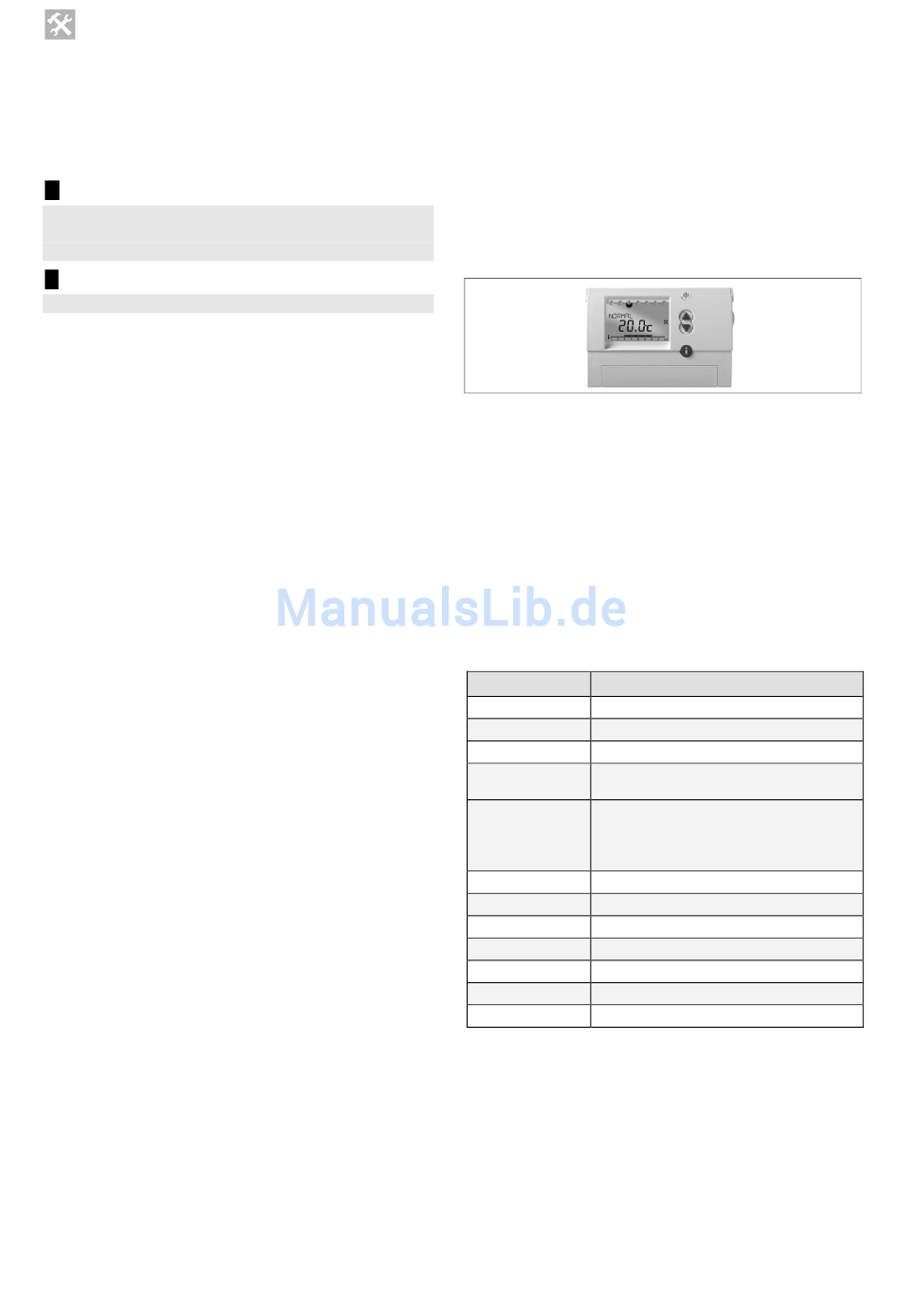

Abb. 2.1 Lieferumfang
1 Digitale Fernbedienung
2 Montagematerial
2.3

Funktionsprinzip

Fernbedienung mit Echtzeituhr für das zentrale Lüftungsge-
rät mit Einstellmöglichkeiten, Anzeige und Temperaturmes-
sung. Ein festes Zeitprogramm ist hinterlegt, ein Zeitpro-
gramm frei wählbar. Permanentschalter für reduzierte, nor-
male und Intensivlüftung. Automatische Sommerzeitkorrek-
tur (± 1 Stunde).
2.4

Technische Daten

Installation
Bedienung
Anzeige
Funktionen
Busleitung zum Lüftungsgerät:
Anschluss
max. 2 x 5 Ω Kabelwiderstand
Betriebsspannung
Leistungsaufnahme
Gehäuse
Schutzart
Schutzklasse
Einsatzbereich
Messbereich
Tabelle 2.1 Technische Daten
86021GD · Installationsanleitung Digitale Fernbedienung
Digitale Fernbedienung
Wand, Aufputz
6 Taster, 1 Drehschalter
LC-Display
Stufe 1/2/3/Auto,
15min/60min Stufe 3
2-polig / 0,6 mm², geschirmt
max. 50m Kabellänge
24V DC
30 mW
reinweiß, ähnlich RAL 9010
IP 20
III
0° C bis +50 ° C
0° C bis +30 ° C
