Beschreibung
1

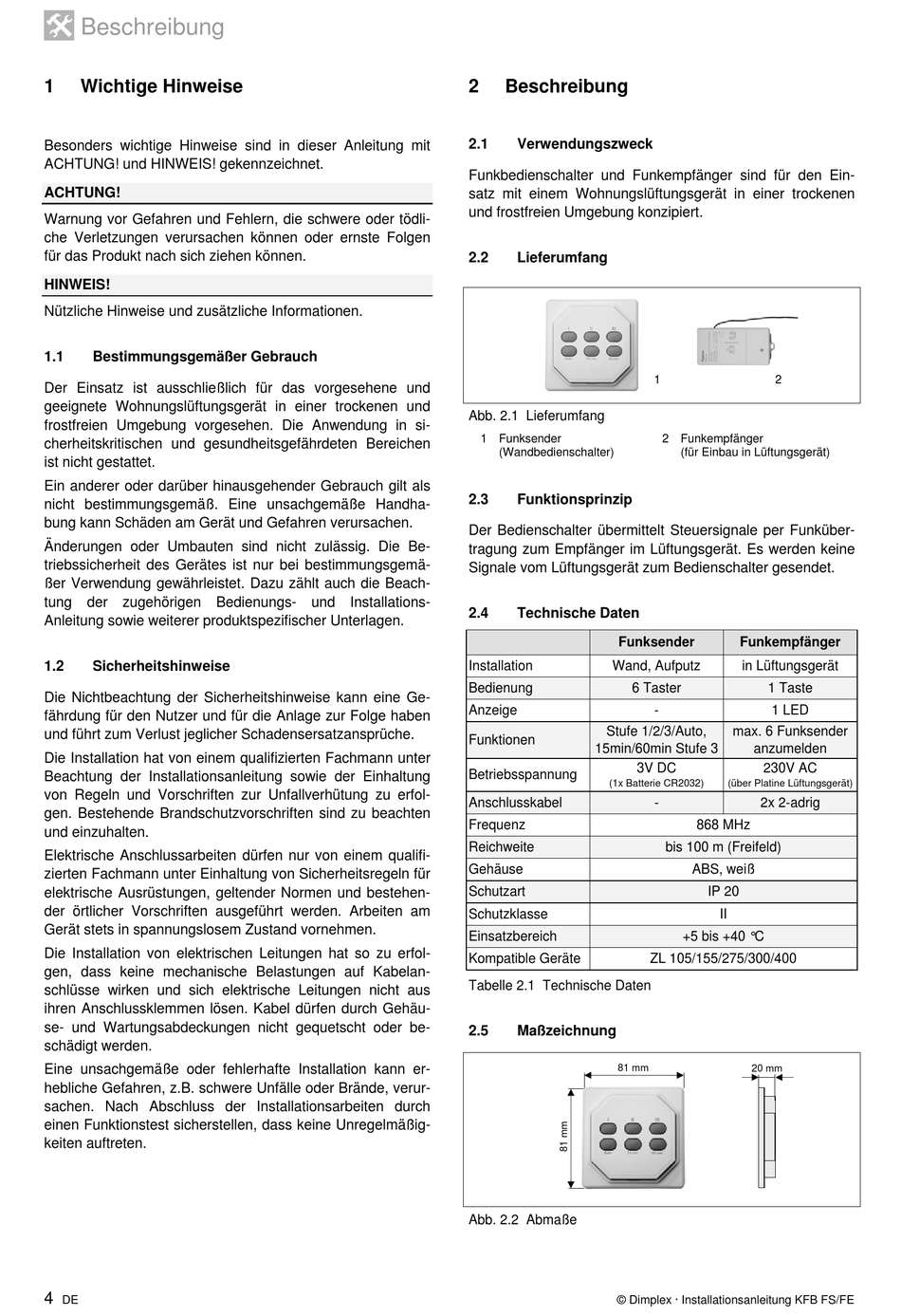

Wichtige Hinweise
Besonders wichtige Hinweise sind in dieser Anleitung mit
ACHTUNG! und HINWEIS! gekennzeichnet.
ACHTUNG!
Warnung vor Gefahren und Fehlern, die schwere oder tödli-
che Verletzungen verursachen können oder ernste Folgen
für das Produkt nach sich ziehen können.
HINWEIS!
Nützliche Hinweise und zusätzliche Informationen.
1.1
Bestimmungsgemäßer Gebrauch
Der Einsatz ist ausschließlich für das vorgesehene und
geeignete Wohnungslüftungsgerät in einer trockenen und
frostfreien Umgebung vorgesehen. Die Anwendung in si-
cherheitskritischen und gesundheitsgefährdeten Bereichen
ist nicht gestattet.
Ein anderer oder darüber hinausgehender Gebrauch gilt als
nicht bestimmungsgemäß. Eine unsachgemäße Handha-
bung kann Schäden am Gerät und Gefahren verursachen.
Änderungen oder Umbauten sind nicht zulässig. Die Be-
triebssicherheit des Gerätes ist nur bei bestimmungsgemä-
ßer Verwendung gewährleistet. Dazu zählt auch die Beach-
tung der zugehörigen Bedienungs- und Installations-
Anleitung sowie weiterer produktspezifischer Unterlagen.
1.2
Sicherheitshinweise
Die Nichtbeachtung der Sicherheitshinweise kann eine Ge-
fährdung für den Nutzer und für die Anlage zur Folge haben
und führt zum Verlust jeglicher Schadensersatzansprüche.
Die Installation hat von einem qualifizierten Fachmann unter
Beachtung der Installationsanleitung sowie der Einhaltung
von Regeln und Vorschriften zur Unfallverhütung zu erfol-
gen. Bestehende Brandschutzvorschriften sind zu beachten
und einzuhalten.
Elektrische Anschlussarbeiten dürfen nur von einem qualifi-
zierten Fachmann unter Einhaltung von Sicherheitsregeln für
elektrische Ausrüstungen, geltender Normen und bestehen-
der örtlicher Vorschriften ausgeführt werden. Arbeiten am
Gerät stets in spannungslosem Zustand vornehmen.
Die Installation von elektrischen Leitungen hat so zu erfol-
gen, dass keine mechanische Belastungen auf Kabelan-
schlüsse wirken und sich elektrische Leitungen nicht aus
ihren Anschlussklemmen lösen. Kabel dürfen durch Gehäu-
se- und Wartungsabdeckungen nicht gequetscht oder be-
schädigt werden.
Eine unsachgemäße oder fehlerhafte Installation kann er-
hebliche Gefahren, z.B. schwere Unfälle oder Brände, verur-
sachen. Nach Abschluss der Installationsarbeiten durch
einen Funktionstest sicherstellen, dass keine Unregelmäßig-
keiten auftreten.
4
DE
2
Beschreibung
2.1
Verwendungszweck
Funkbedienschalter und Funkempfänger sind für den Ein-
satz mit einem Wohnungslüftungsgerät in einer trockenen
und frostfreien Umgebung konzipiert.
2.2
Lieferumfang
Abb. 2.1 Lieferumfang
1 Funksender
(Wandbedienschalter)
2.3
Funktionsprinzip
Der Bedienschalter übermittelt Steuersignale per Funküber-
tragung zum Empfänger im Lüftungsgerät. Es werden keine
Signale vom Lüftungsgerät zum Bedienschalter gesendet.
2.4
Technische Daten
Funksender
Installation
Wand, Aufputz
Bedienung
6 Taster
Anzeige
Stufe 1/2/3/Auto,
Funktionen
15min/60min Stufe 3
3V DC
Betriebsspannung
(1x Batterie CR2032)
Anschlusskabel
Frequenz
Reichweite
Gehäuse
Schutzart
Schutzklasse
Einsatzbereich
Kompatible Geräte
Tabelle 2.1 Technische Daten
2.5
Maßzeichnung
81 mm
Abb. 2.2 Abmaße
© Dimplex · Installationsanleitung KFB FS/FE
1
2
2 Funkempfänger
(für Einbau in Lüftungsgerät)
Funkempfänger
in Lüftungsgerät
1 Taste
-
1 LED
max. 6 Funksender
anzumelden
230V AC
(über Platine Lüftungsgerät)
-
2x 2-adrig
868 MHz
bis 100 m (Freifeld)
ABS, weiß
IP 20
II
+5 bis +40 °C
ZL 105/155/275/300/400
20 mm
