4. Betriebsmodi

Wie aus [Abbildung 4-1] hervorgeht, wird der Status des Systems in Echtzeit auf dem
LCD-Display angezeigt. Der Status wird mit 4-stelligen Zahlen beschrieben. Die für
jeden Status de nierten Symbole und ihre Bedeutung werden in den folgenden
Unterabschnitten beschrieben.

4.1 Beschreibung der Betriebsmodi

Dieses System kennt sechs Betriebsmodi: PV Auto, Nur PV, Batterieentladung, Standby,
Wartung (Zwangsladung) und Stand-Alone. Der Ereignisüberprüfungsstatus ist kein
bestimmter Modus.

4.1.1 PV-Automodus

Sowohl Solarstromerzeugung als auch Laden/Entladen der Batterie sind verfügbar
1.
Der Solarstrom wird gesteuert vom EVS in die Batterie geladen oder der Batterie
2.
entnommen.
PV
BT
Grid

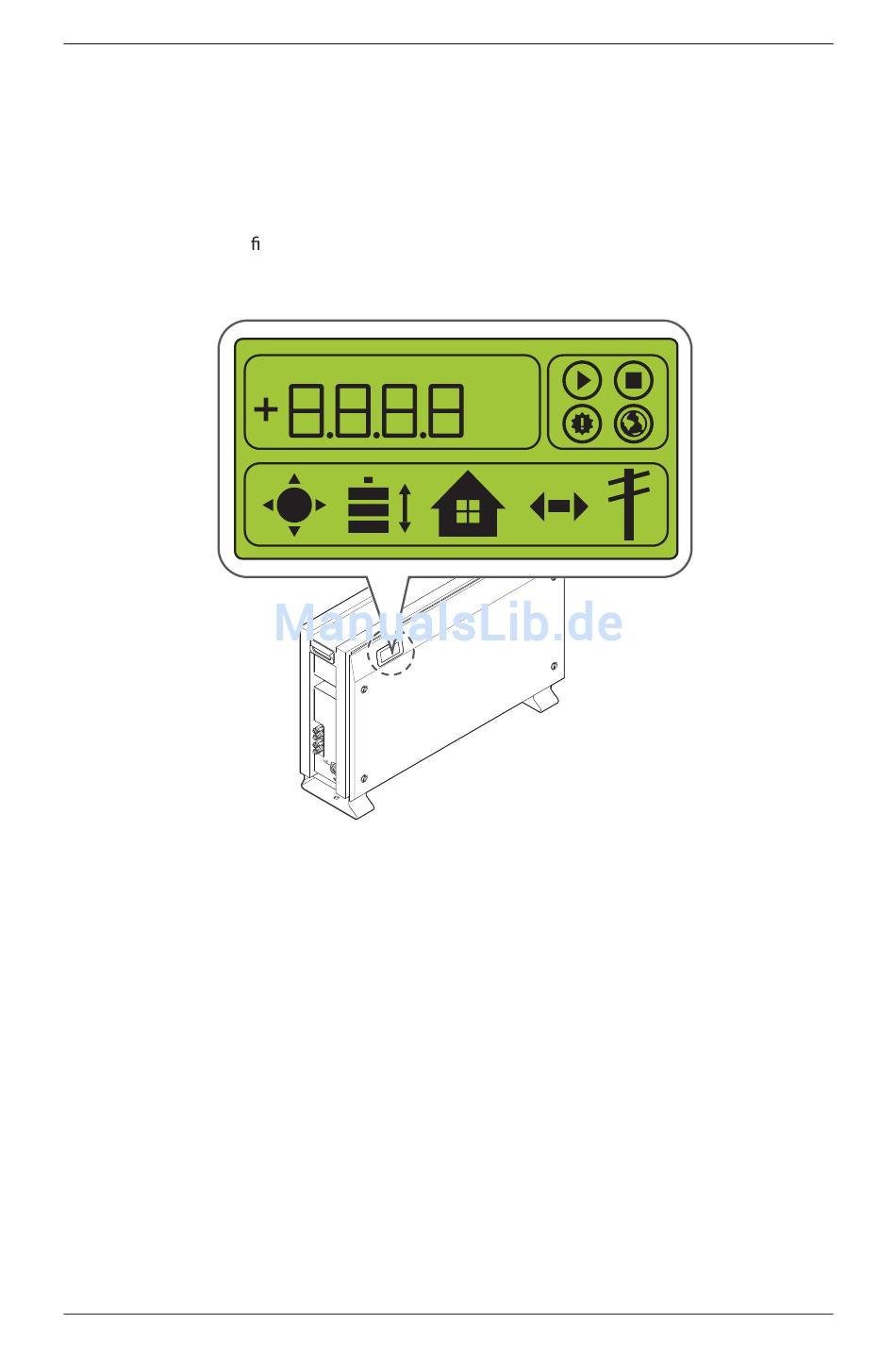

[Abbildung 4-1: Statusdisplay an der Vorderseite]
Load
kWhz
VA%
4. Betriebsmodi
7 1
