Q.Cells Q.HOME+ ESS-G1 5.5 Benutzerhandbuch Seite 16

. 2 i S h c e h r i e i s t f n r o m t a
entsprechen.
Stellen Sie zur Verbindung des Q.HOME+ ESS-G1 5.5 mit dem ö entlichen Stromnetz
sicher, dass der von Hansol Technics empfohlene Wattstundenzähler (siehe
Installationshandbuch) und der Verteilerkasten zwischen dem Q.HOME+ ESS-G1 5.5 und
dem Netz-Wattstundenzähler montiert sind. Wählen Sie zur Montage des
Verteilerkastens einen Ort aus, der die Schutzklasse IP21 erfüllt, und verwenden Sie die
von der Installations rma empfohlene Ausstattung. Bei Nichtbeachtung kann es zu
Fehlfunktionen kommen, außerdem kann keine Gewährleistung für Unfälle oder
Schäden im Zusammenhang mit dem Gerät übernommen werden.
[Abbildung 2-4] zeigt den Anschlussplan für die Verteilerplatine. Der Verteilerkasten
erhält den Gleichstrom (PV-Strang 1 und PV-Strang 2) vom Solarmodul. Das Stromnetz
und die Hauslast sind mit Wechselstrom (L, N) verbunden. Die unten abgebildeten
Gleichstromtrennschalter sind bereits am Gerät montiert und müssen daher nicht mehr
angebracht werden.
8
o i n e n
PV1+ PV1+
PV1-
PV2+
PV2- PV2-

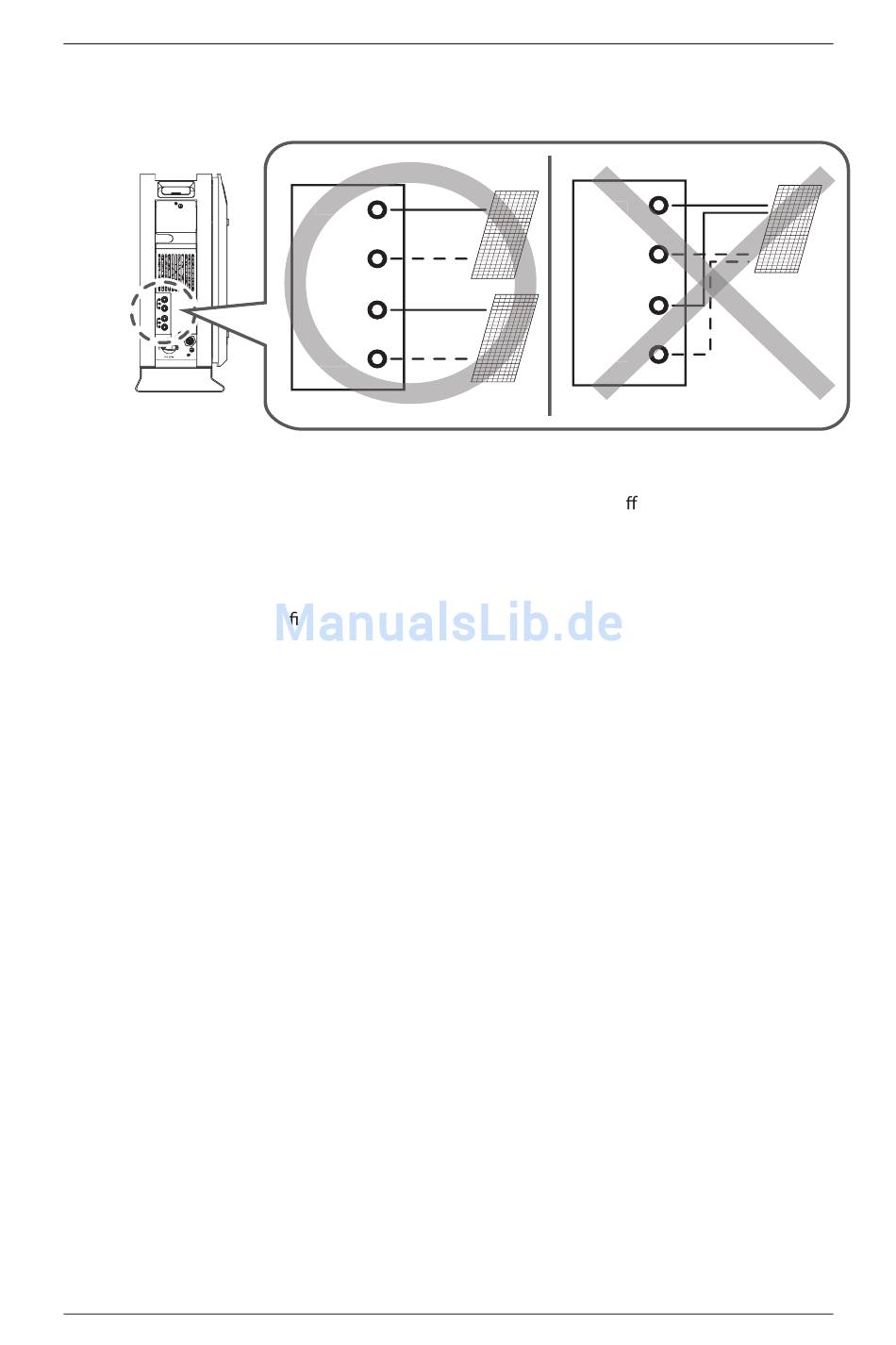

[Abbildung 2-3: PV-Anschlüsse]
PV1+ V1+
PV1-
PV2+
PV2- V2-
