8.3.3
Einstellung der Adresse der Innenstation

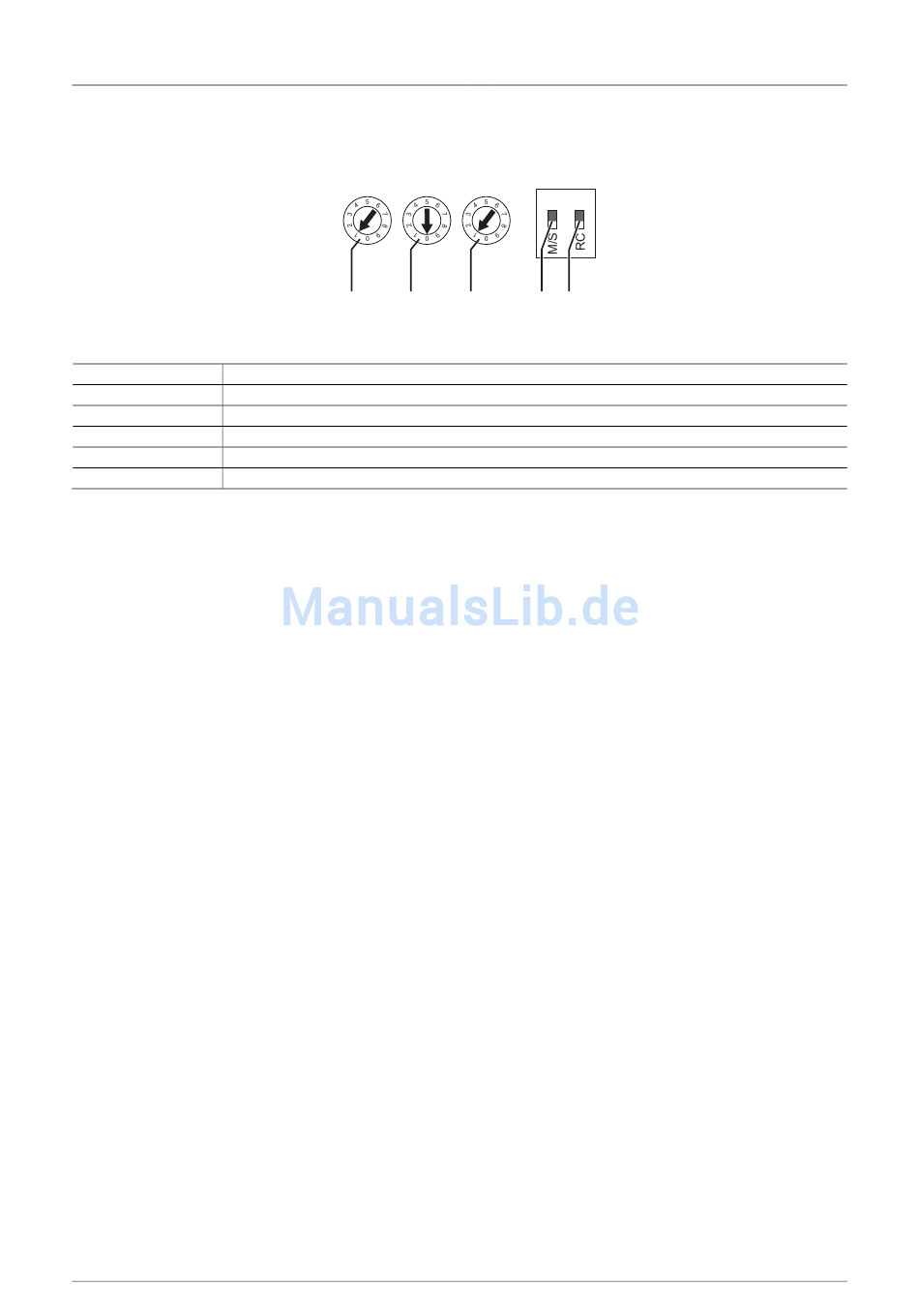

Abb. 35: Drehschalter an der Innenstation (Bespiel)
Nr.
Bezeichnung
1
Adresse der zugehörigen Außenstation
2
Klingeltaste Zehnerstelle
3
Klingeltaste Einerstelle
4
Schalter M/S, Master / Slave
5
Schalter RC, Abschlusswiderstand
An den Innenstationen wird über die Einstellung der Adresse die Wohnung zugewiesen. Innerhalb einer Busch-
®
Welcome
Anlage können bis zu 99 Wohnungen adressiert werden. In jeder können sich bis zu vier
gleichberechtigte Innenstationen mit derselben Adresse befinden. Beim Drücken der zugeordneten Klingeltaste
werden die vier Innenstationen gerufen.
Die Adresse einer Innenstation (z. B. „15") wird mit Hilfe der Drehschalter „X10" und „X1" an den Innenstationen
eingestellt, wobei „X10" die Zehnerstelle (hier „1") und „X1" die Einerstelle (hier „5") angibt. Die Drehschalter
befinden sich an der Rück- bzw. Außenseite der Innenstationen.
Einstellung der Standard-Außenstation
Bei mehreren Außenstationen in einer Busch-Welcome
Außenstation" eingestellt werden. Hierzu wird der Drehschalter STATION (1) auf die Adresse der Standard-
Außenstation eingestellt zwischen 1 und 4. Der Drehschalter befindet sich an der Rück- bzw . Außenseite der
Innenstationen.
Einstellung der Haupt-Innenstation
In jeder Wohnung muss an genau einer Innenstation der Schalter „M/S" aktiviert werden. Das heißt „M=ON". Bei
weiteren Innenstationen in der Wohnung muss an diesen der Schalter auf „M=OFF" stehen. Der Schalter befindet
sich an der Rück- bzw. Außenseite der Innenstationen.
Einstellung des Abschlusswiderstandes
Bei reinen Busch-Welcome
Bei Video-Anlagen sind die Abschlusswiderstände bei den letzten Geräten eines Zweiges auf „ON" zu schalten,
bei allen anderen auf „OFF". Das Einstellen der Abschlusswiderstände erfolgt über den Schalter „RC" an allen
Innenstationen sowie den Videoverteilern Innen und der Zusatzspannungsversorgung.
| 2CKA001373B-7474
STATION
X10
1
2
®
Audio-Anlagen muss der Abschlusswiderstand stets auf „OFF" geschaltet werden.
X1
ON
3
4
5
®
Anlage muss an den Innenstationen die „Standard-
Adressierung
— 42 —
