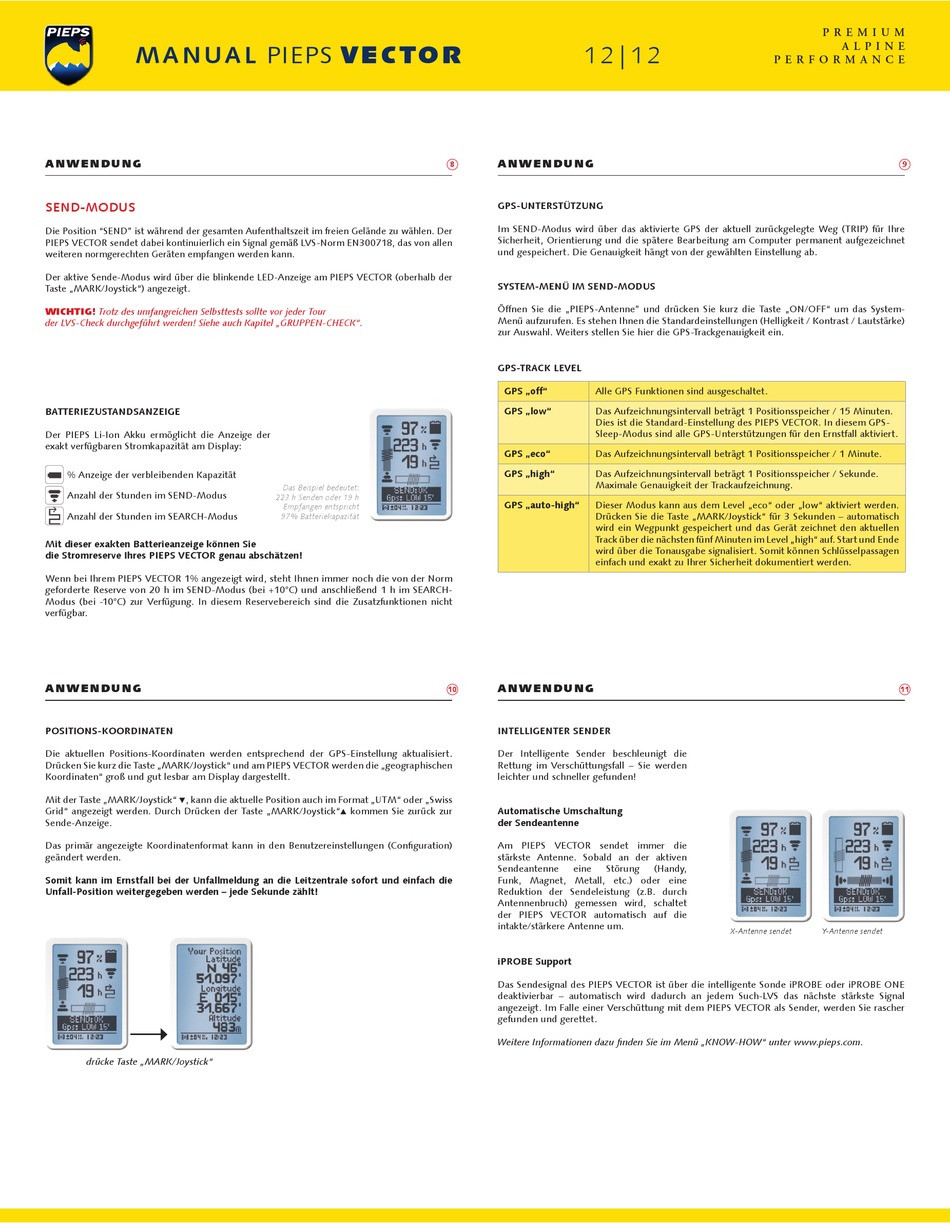

M A N UA L PIEPS V e cto r
A nWe nd u n G
SEND-MODUS
Die Position "SEND" ist während der gesamten Aufenthaltszeit im freien Gelände zu wählen. Der
PIEPS VECTOR sendet dabei kontinuierlich ein Signal gemäß LVS-Norm EN300718, das von allen
weiteren normgerechten Geräten empfangen werden kann.
Der aktive Sende-Modus wird über die blinkende LED-Anzeige am PIEPS VECTOR (oberhalb der
Taste „MARK/Joystick") angezeigt.
WIcHtIG! Trotz des umfangreichen Selbsttests sollte vor jeder Tour
der LVS-Check durchgeführt werden! Siehe auch Kapitel „GRUPPEN-CHECK".
BATTERIEZUSTANDSANZEIGE
Der PIEPS Li-Ion Akku ermöglicht die Anzeige der
exakt verfügbaren Stromkapazität am Display:
% Anzeige der verbleibenden Kapazität
Anzahl der Stunden im SEND-Modus
Anzahl der Stunden im SEARCH-Modus
Mit dieser exakten Batterieanzeige können Sie
die Stromreserve Ihres PIEPS VECTOR genau abschätzen!
Wenn bei Ihrem PIEPS VECTOR 1% angezeigt wird, steht Ihnen immer noch die von der Norm
geforderte Reserve von 20 h im SEND-Modus (bei +10°C) und anschließend 1 h im SEARCH-
Modus (bei -10°C) zur Verfügung. In diesem Reservebereich sind die Zusatzfunktionen nicht
verfügbar.
A nWe nd u n G
POSITIONS-KOORDINATEN
Die aktuellen Positions-Koordinaten werden entsprechend der GPS-Einstellung aktualisiert.
Drücken Sie kurz die Taste „MARK/Joystick" und am PIEPS VECTOR werden die „geographischen
Koordinaten" groß und gut lesbar am Display dargestellt.
Mit der Taste „MARK/Joystick" n, kann die aktuelle Position auch im Format „UTM" oder „Swiss
Grid" angezeigt werden. Durch Drücken der Taste „MARK/Joystick"J kommen Sie zurück zur
Sende-Anzeige.
Das primär angezeigte Koordinatenformat kann in den Benutzereinstellungen (Configuration)
geändert werden.
Somit kann im Ernstfall bei der Unfallmeldung an die Leitzentrale sofort und einfach die
Unfall-Position weitergegeben werden – jede Sekunde zählt!
drücke Taste „MARK/Joystick"
8
Das Beispiel bedeutet:
223 h Senden oder 19 h
Empfangen entspricht
97% Batteriekapazität
10
1 2 | 1 2
An We nd u nG
GPS-UNTERSTÜTZUNG
Im SEND-Modus wird über das aktivierte GPS der aktuell zurückgelegte Weg (TRIP) für Ihre
Sicherheit, Orientierung und die spätere Bearbeitung am Computer permanent aufgezeichnet
und gespeichert. Die Genauigkeit hängt von der gewählten Einstellung ab.
SYSTEM-MENÜ IM SEND-MODUS
Öffnen Sie die „PIEPS-Antenne" und drücken Sie kurz die Taste „ON/OFF" um das System-
Menü aufzurufen. Es stehen Ihnen die Standardeinstellungen (Helligkeit / Kontrast / Lautstärke)
zur Auswahl. Weiters stellen Sie hier die GPS-Trackgenauigkeit ein.
GPS-TRACK LEVEL
GPS „off"
Alle GPS Funktionen sind ausgeschaltet.
GPS „low"
Das Aufzeichnungsintervall beträgt 1 Positionsspeicher / 15 Minuten.
Dies ist die Standard-Einstellung des PIEPS VECTOR. In diesem GPS-
Sleep-Modus sind alle GPS-Unterstützungen für den Ernstfall aktiviert.
GPS „eco"
Das Aufzeichnungsintervall beträgt 1 Positionsspeicher / 1 Minute.
GPS „high"
Das Aufzeichnungsintervall beträgt 1 Positionsspeicher / Sekunde.
Maximale Genauigkeit der Trackaufzeichnung.
GPS „auto-high"
Dieser Modus kann aus dem Level „eco" oder „low" aktiviert werden.
Drücken Sie die Taste „MARK/Joystick" für 3 Sekunden – automatisch
wird ein Wegpunkt gespeichert und das Gerät zeichnet den aktuellen
Track über die nächsten fünf Minuten im Level „high" auf. Start und Ende
wird über die Tonausgabe signalisiert. Somit können Schlüsselpassagen
einfach und exakt zu Ihrer Sicherheit dokumentiert werden.
An We nd u nG
INTELLIGENTER SENDER
Der Intelligente Sender beschleunigt die
Rettung im Verschüttungsfall – Sie werden
leichter und schneller gefunden!
Automatische Umschaltung
der Sendeantenne
Am PIEPS VECTOR sendet immer die
stärkste Antenne. Sobald an der aktiven
Sendeantenne
eine
Störung
(Handy,
Funk, Magnet, Metall, etc.) oder eine
Reduktion der Sendeleistung (z.B. durch
Antennenbruch) gemessen wird, schaltet
der PIEPS VECTOR automatisch auf die
intakte/stärkere Antenne um.
iPROBE Support
Das Sendesignal des PIEPS VECTOR ist über die intelligente Sonde iPROBE oder iPROBE ONE
deaktivierbar – automatisch wird dadurch an jedem Such-LVS das nächste stärkste Signal
angezeigt. Im Falle einer Verschüttung mit dem PIEPS VECTOR als Sender, werden Sie rascher
gefunden und gerettet.
Weitere Informationen dazu finden Sie im Menü „KNOW-HOW" unter www.pieps.com.
P R E M I U M
A L P I N E
P E R f o R M A N c E
9
11
X-Antenne sendet
Y-Antenne sendet
