PCE Instruments PCE-FST-200-201 Bedienungsanleitung Seite 9

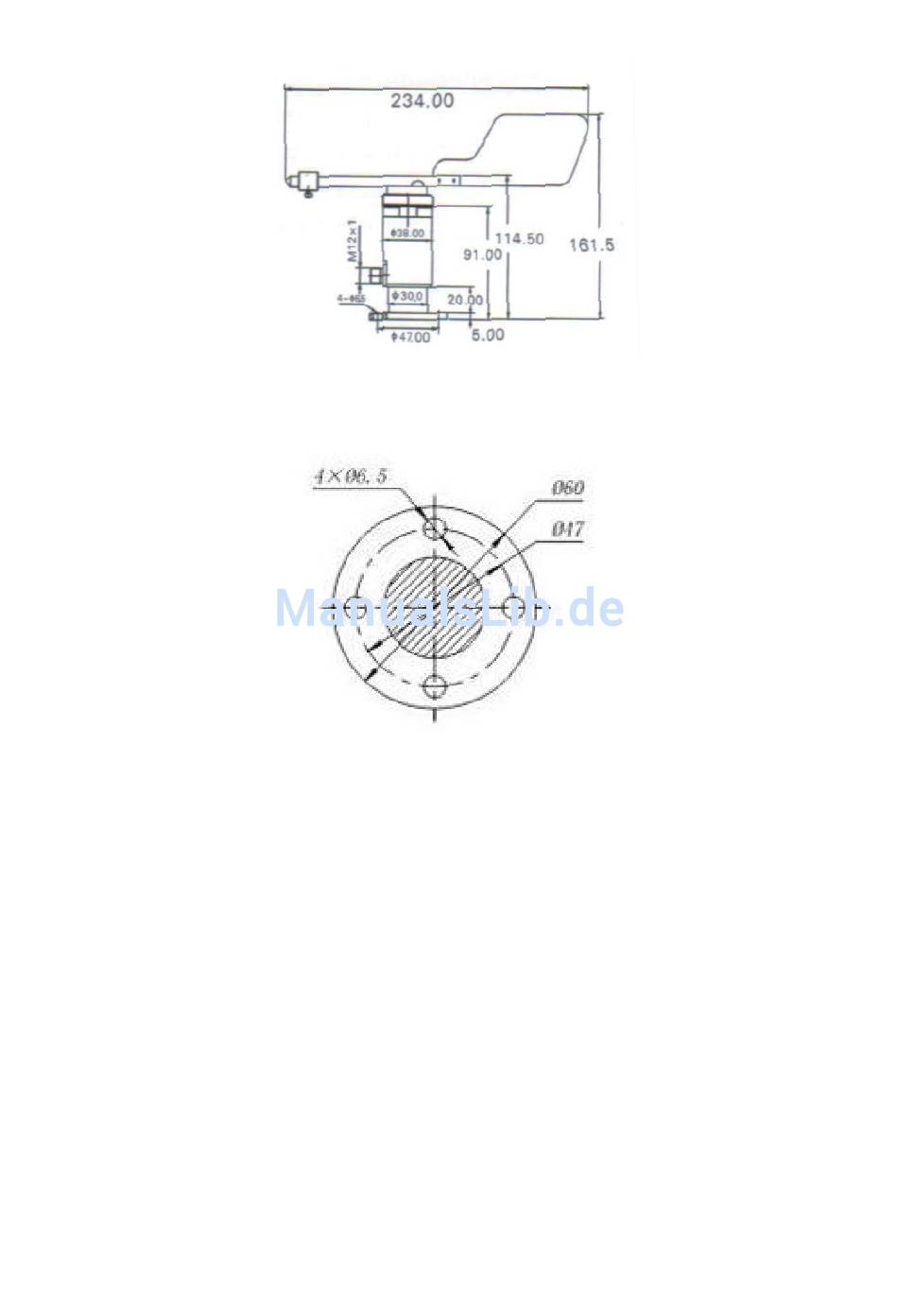

Abbildung der Einbaumaße von FST-200-202 Windgeschwindigkeitssensor (Einheit: mm)
1. Damit Sie die richten Messwerte erhalten, muss der Sensor nach Norden
ausgerichtet werden. Richten Sie hierzu den Anschlussstecker des
Windrichtungssensors nach Norden aus.
2. Der Sensor muss horizontal, wie in der Abbildung gezeigt, installiert werden. Der
Winkel zwischen der Montagevorrichtung und zwischen der horizontalen Ebene,
sollten 5° nicht überschreiten, um zu gewährleisten, dass die Windrichtung durch die
Sensoren auch bei sehr geringen Windgeschwindigkeiten sehr genau gemessen
werden können.
3. Berühren Sie nicht die mechanischen Elemente des Sensors. Sollte sich hierbei
etwas verbiegen, leidet darunter die Genauigkeit. Ggf. kann es zu einem Defekt
kommen.
4. Das Gegengewicht wurde vor der Auslieferung passend positioniert und muss nicht
mehr angepasst werden. Sollte dies dennoch nötig sein, müssen Sie nur die
Schraube an dem Gegengewicht lösen und das Gegengewicht anpassen.
Mit Heizung
