Windrichtungssensor - Pce Instruments Pce-Fst-200-201 Bedienungsanleitung

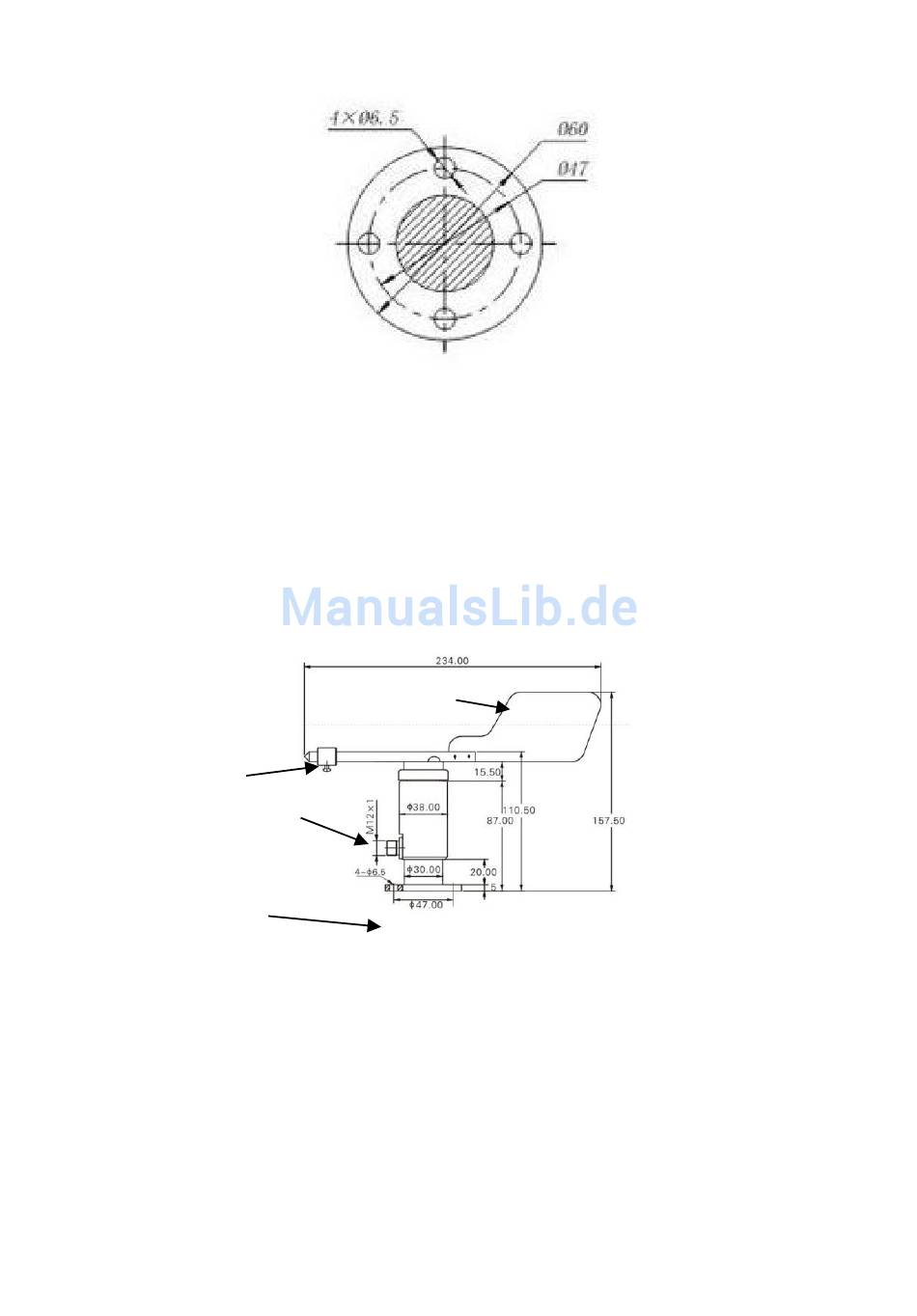

Abbildung der Einbaumaße von FST-200-201 Windgeschwindigkeitssensor (Einheit: mm)
1. Der Sensor wird horizontal, wie in der Abbildung gezeigt, installiert. Der Winkel
zwischen der Montagevorrichtung und der horizontalen Ebene sollten 5° nicht
überschreiten, um zu gewährleisten, dass die Windgeschwindigkeit durch die
Sensoren auch bei sehr geringen Windgeschwindigkeitsbedingungen sehr genau
gemessen werden können.
2. Die Position und die Form der Windschalen und die des Windmühlenarms beeinflusst
die Genauigkeit des Sensors. Die Windschale und der Windmühlenarm dürfen
während der Installation nicht gehalten werden, um eine Beschädigung der
Sensorstruktur zu vermeiden.
7.2

Windrichtungssensor

Gegengewicht
elektrische Schnittstelle
Montagesockel
Heckflosse
Ohne Heizung
